Система охлаждения двигателя ДЭТ-250 ЧТЗ

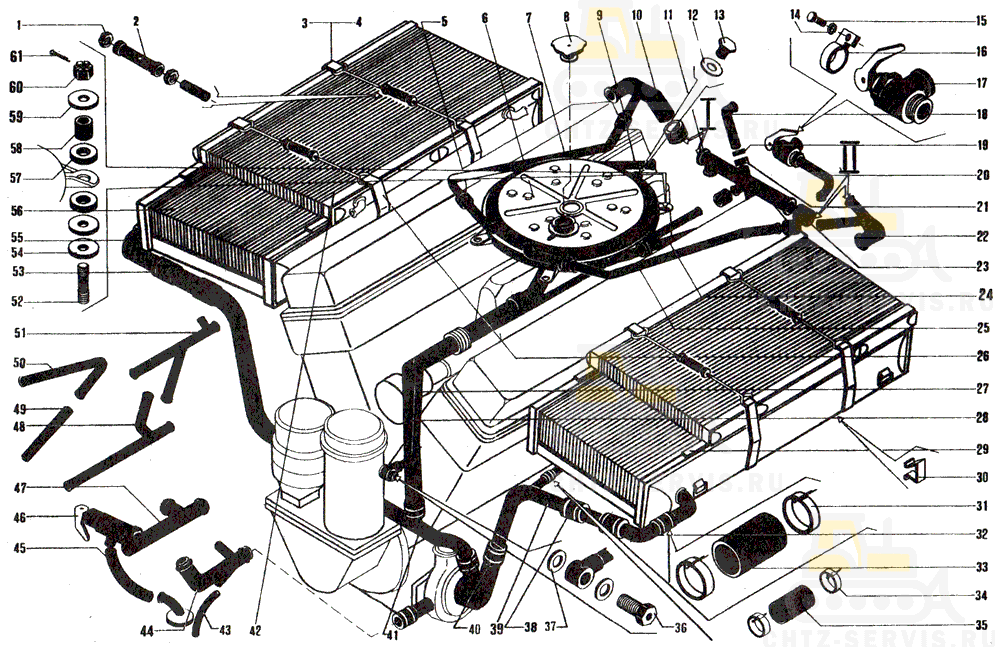

На картинке система охлаждения двигателя дэт-250 схематично из каталога запчастей ЧТЗ

748-08-6СП Система охлаждения двигателя ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	-	Гайка М8.6.019 ГОСТ 5915—70	10
2	748-08-186СП Стяжка		4	0,063
3	748-08-120СП Лента		4	0,255
4	272-10-814 Прокладка		8	0,03
5	700-40-3480 Рукав		8	0,038
6	748-08-210СП Бак		1	7,41
7	748-08-41 Труба		1	0,07
8	А21.05.480СП	Крышка тип 2	1
9	748-08-171 Труба		1	0,12
10	748-08-197СП Трубопровод		1	0,59
11	748-08-234СП Трубопровод		1	0,33
12	700-40-260-06 Прокладка		1	0,0002
13	700-37-315 Пробка		1
14	-	Шайба 8Т 65Г 09 ГОСТ 6402—70	1
15	-	Болт М8×16.58.019 ГОСТ 7796—70	1
16	748-08-118 Хомутик		1	0,15
17	748-08-218СП Кран		1	0,56
18	748-08-44 Труба		1	0,71
19	700-46-2002 Рукав		2	0,016
20	748-08-229СП Труба		1	0,3
21	700-46-2004 Рукав		2	0,026
22	748-08-198СП Трубопровод		1	0,4
23	700-40-3492 Рукав		6	0,067
24	748-08-42 Труба		1	0,07
25	748-08-43 Труба		1	0,12
26	748-08-121СП Лента		4	0,275
27	748-08-170СП Труба		1	0,76
28	748-08-261 Труба		1	0,62
29	748-08-45 Прокладка		4	0,08
30	748-08-184 Зажим		4	0,007
31	-	Хомут 55 ГОСТ 397—79	10
32	748-08-144СП Труба		1	0,48
33	700-40-3495 Рукав		2	0,083
34	-	Хомут 30 ГОСТ 397—79	24
35	700-40-3483 Рукав		12	0,048
36	701-06-327 Зажим		1	0,125
37	700-40-260-16 Прокладка		2	0.0008
38	700-46-2005 Рукав		2	0,037
39	748-08-128СП Трубопровод		1	1,06
40	700-40-3552 Рукав		4	0,19
41	748-08-167СП Трубопровод		1	1,04
42	748-08-168СП Радиатор масляный		2	21,66
43	748-08-277 Труба		1	0,075
44	748-08-189СП Трубопровод		1	0,356
45	700-40-3493 Рукав		1	0,099
46	748-08-150СП Кран		1	0.72
47	748-08-191СП Трубопровод		1	0,476
48	748-08-188СП Трубопровод		1	0,138
49	748-08-278 Труба		1	0,25
50	748-08-179 Труба		1	0,08
51	748-08-204СП Трубопровод		1	0,23
52	K241-08-6097	Шпилька	4	0,04
53	700-40-3494 Рукав		2	0,104
54	-	Шайба 10.02.019 ГОСТ 6958—78	8
55	748-08-166СП Труба		1	0,45
56	748-08-116СП Радиатор водяной		2	76,0
57	K241 08-6085	Кольцо	8	0,011
58	K241-08-6084	Втулка	4	0,008
59	K241-08-6083	Шайба	8	0 026
60	700-30-2263 Гайка		4	0,011
61	-	Шплинт 2,5×25 ГОСТ 397—79	4
