Оборудование рыхлительное для ДЭТ-250М2Б ЧТЗ

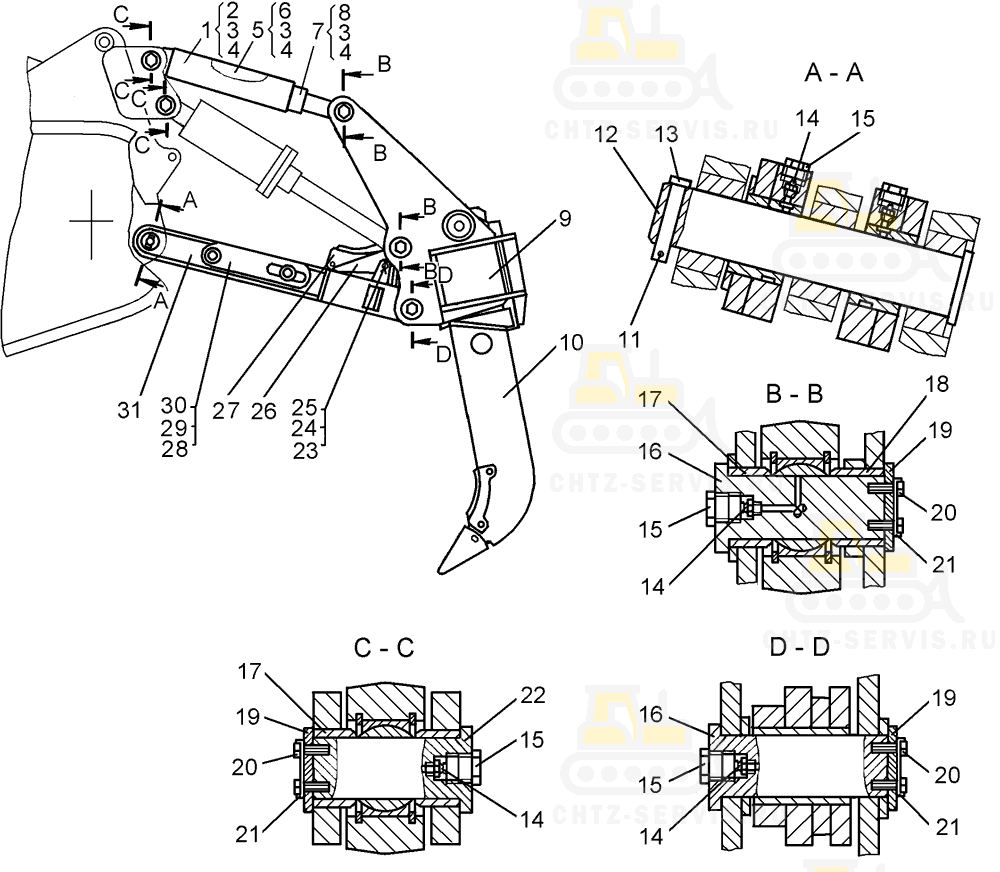

Оборудование рыхлительное ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-98-3-01СП	Оборудование рыхлительное
1	748-72-130СП Тяга		1
2	748-72-128СП Тяга		1
3	700-58-2084 Кольцо ¹		8
4	–	Подшипник ШСЛ-80 ²	4
5	748-72-119СП Тяга		1
6	748-72-126СП Тяга		1
7	748-72-129СП Тяга		1
8	748-72-127СП Тяга		1
9	749-98-130СП Балка рабочая		1
10	749-98-141СП Зуб		1
11	–	Шплинт 4×25.019	2
12	749-98-82 Палец		2
13	749-98-3 Штифт		2
14	–	Масленка 1.3.Ц6	10
15	700-37-470 Пробка		10
16	749-98-167-01 Палец		6
17	749-98-166 Втулка		12
18	749-98-166-01 Втулка		4
19	749-98-81 Планка		10
20	–	Болт М12-6g×25.88.38ХС019	20
21	748-09-135 Прокладка		10
22	749-98-167 Палец		4
23	–	Шплинт 5×50.019	2
24	700-31-931 Шайба		2
25	714-98-70 Ось		1
26	749-98-88 Наконечник ³		3
27	749-98-89 Накладка ³		1
28	749-98-324 Стопор		2
29	700-31-1173 Шайба		4
30	–	Шплинт 8×80.019	4
31	749-98-138СП Тяга		1
¹ Входит в 748-72-119СП 4 шт., 748-72-129СП и 748-72-130СП по 2 шт. ² Входит в 748-72-119СП 2 шт., 748-72-129СП и 748-72-130СП по 1 шт. ³ Из комплекта ЗИП.

Тяги 748-72-129СП и 748-72-130СП соединяют сваркой после сборки рыхлителя.
