Гидрооборудование РО для ДЭТ-250М2Б ЧТЗ

На картинке гидрооборудование ро для дэт-250м2б схематично из каталога запчастей ЧТЗ

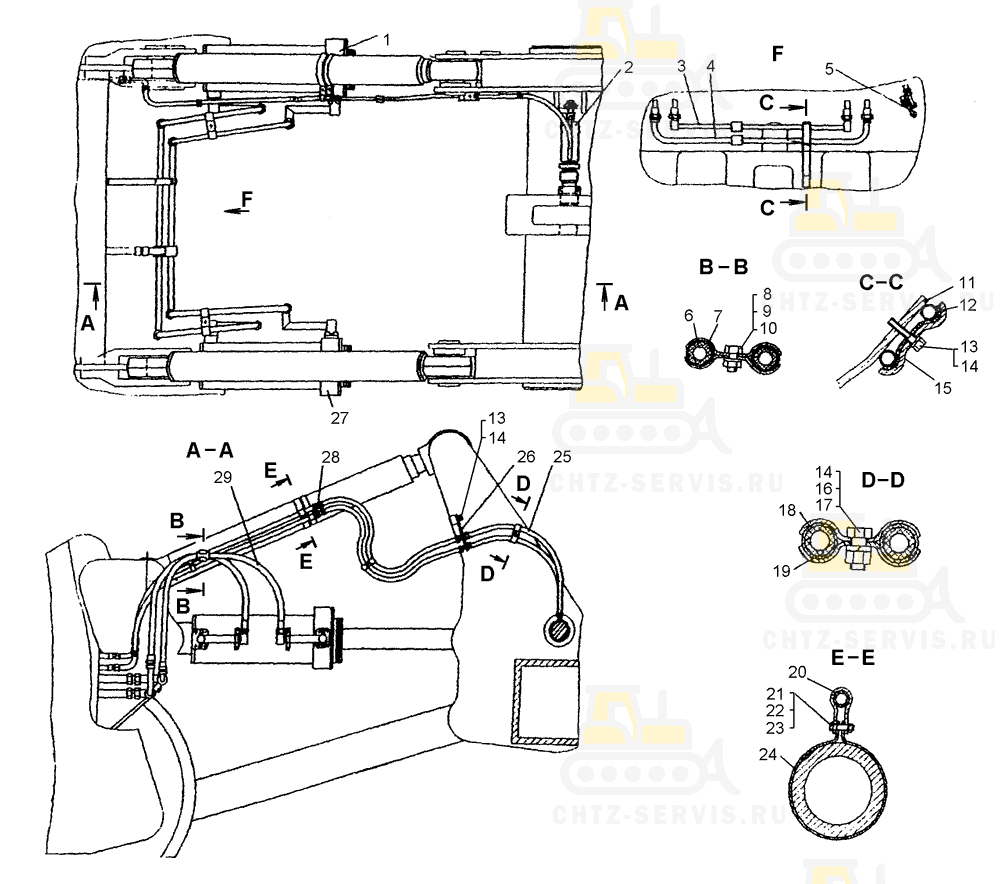

Гидрооборудование рыхлителя ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	748-72-1СП	Гидрооборудование рыхлителя
1	749-72-253-01СП Гидроцилиндр правый		1
2	749-72-189СП Гидроцилиндр		1
3	748-72-121СП Труба		1
4	748-72-120СП Труба		1
5	748-72-122СП Труба		1
6	749-72-386 Втулка		4
7	749-72-385 Скоба		4
8	–	Болт М16-6g×40.58.019	2
9	–	Гайка М16-7Н.6.019	2
10	–	Шайба 16 ОТ 65Г 09	2
11	748-72-276 Кронштейн		1
12	748-72-277 Прокладка		1
13	–	Болт М12-6g×55.58.019	1
14	–	Шайба 12 ОТ 65Г 09	2
15	748-72-278 Хомут		1
16	–	Болт М12-6g×30.58.019	1
17	–	Гайка М12-7Н.6.019	3
18	749-72-324 Втулка		6
19	749-72-323 Хомут		6
20	700-54-228 Хомут		2
21	–	Болт М10-6g×35.58.019	1
22	–	Гайка М10-7Н.6.019	2
23	–	Шайба 10 ОТ 65Г 09	2
24	700-54-242 Хомут		2
25	50-26-484-06СП Рукав		6
25	50-26-484-07СП Рукав ¹		6
25	50-26-484-08СП Рукав ²		6
26	749-72-211СП Переходник		1
27	749-72-253СП Гидроцилиндр (левый)		1
28	700-57-390 Штуцер		2
29	50-26-487-04СП Рукав 25		4
29	50-26-487-05СП Рукав 25		4
29	50-26-487-06СП Рукав 25 ²		4
¹ Для тропиков. ² Для условий ХЛ.

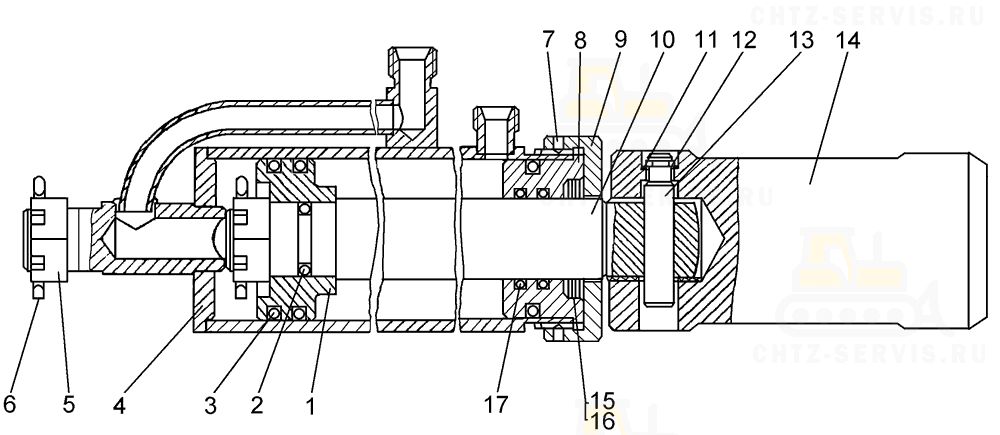

Гидроцилиндр рыхлителя ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-72-189СП Гидроцилиндр
1	749-72-287 Поршень		1
2	–	Кольцо 030-035-30-2-2	1
3	–	Кольцо 070-080-58-2-2	3
4	749-72-190СП Гильза		1
5	–	Гайка М30×2-7Н.05.019	2
6	–	Шплинт 6.3×63.019	2
7	–	Винт М6-8g×8.45Н.019	2
8	749-72-289 Крышка		1
9	749-72-290 Гайка		1
10	749-72-288 Шток		1
11	700-39-523 Кольцо		1
12	700-31-1118 Шайба		1
13	749-98-84 Штифт		1
14	749-98-321 Палец		1
15	749-72-291 Чистик		8
16	749-72-291-01 Чистик		4
17	–	Кольцо 040-048-46-2-2	2

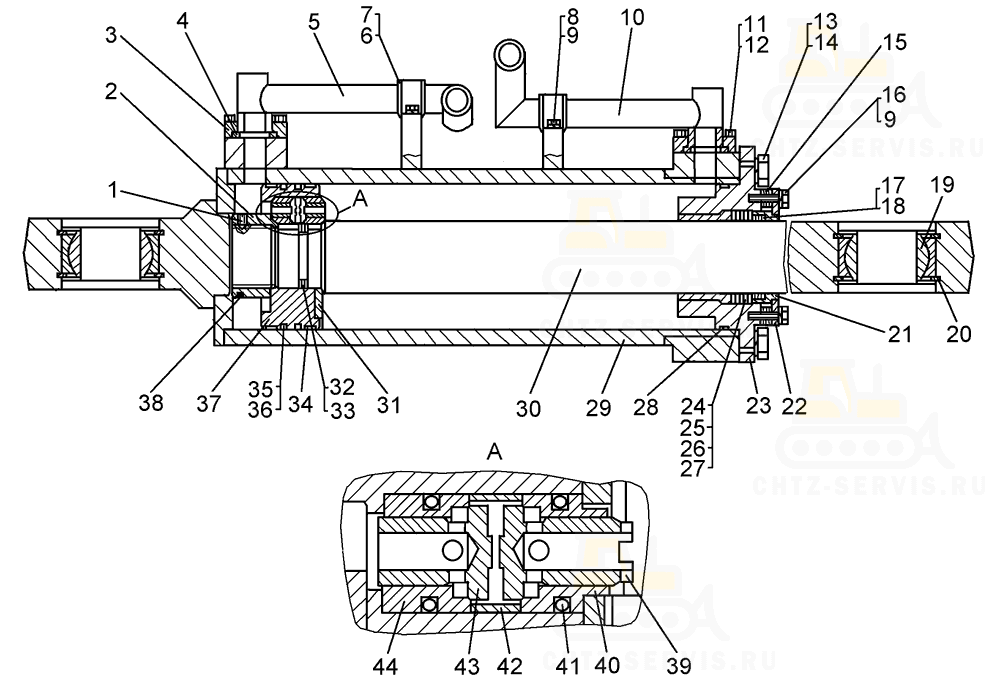

Гидроцилиндр рыхлителя ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-72-253СП Гидроцилиндр
–	749-72-253-01СП Гидроцилиндр
1	749-72-268 Винт		1
2	749-72-267 Гайка		1
3	749-72-368 Полуфланец		4
4	–	Кольцо 040-048-46-2-2	2
5	749-72-239СП Маслопровод ¹		1
5	749-72-238СП Маслопровод ²		1
6	749-72-367 Втулка		2
7	749-72-366 Хомут		2
8	–	Болт М12-6g×20.46.019	4
9	–	Шайба 12 ОТ 65Г 09	16
10	749-72-249СП Маслопровод ¹		1
10	749-72-250СП Маслопровод ²		1
11	–	Болт М14-6g×45.58.019	8
12	–	Шайба 14 ОТ 65Г 09	8
13	–	Болт М24-8g×65.58.019	12
14	–	Шайба 24Т 65Г 09	12
15	749-72-261 Шайба регулировочная		78
16	–	Болт М12-6g×35.58.019	12
17	749-72-259-01 Чистик		8
18	749-72-259 Чистик		16
19	–	Подшипник ШСЛ-80	2
20	700-58-2084 Кольцо		4
21	749-72-269 Втулка		1
22	749-72-258 Скребок		1
23	749-72-237СП Крышка		1
24	749-72-427 Кольцо опорное		1
24	–	Кольцо опорное КО 100×125-2	1
25	–	Кольцо 190-200-58-2-2	1
26	–	Манжета М100×125-2	3
27	749-72-428 Кольцо нажимное		1
27	–	Кольцо нажимное КН 100×125-2	1
28	749-72-376 Кольцо распорное		1
28	749-72-376-01 Кольцо распорное		1
29	749-72-234СП Корпус		1
30	749-72-257-01 Шток		1
31	749-72-425 Кольцо		1
32	749-72-263 Кольцо распорное		2
32	749-72-263-01 Кольцо распорное		2
33	–	Кольцо 079-085-36-2-2	1
34	749-72-378 Втулка		2
34	–	Кольцо Е21-200-20-4	2
35	749-72-377 Кольцо		2
35	749-72-377-01 Кольцо		2
36	–	Кольцо 180-190-58-2-2	2
37	749-72-424 Поршень		1
38	749-72-264 Кольцо защитное		1
39	749-72-423 Клапан		1
40	749-72-420 Втулка		1
41	–	Кольцо 024-030-36-2-2	2
42	749-72-421 Втулка		1
43	749-72-422 Клапан		1
44	749-72-419 Втулка		1
¹ Для 749-72-253СП. ² Для 749-72-253-01СП
