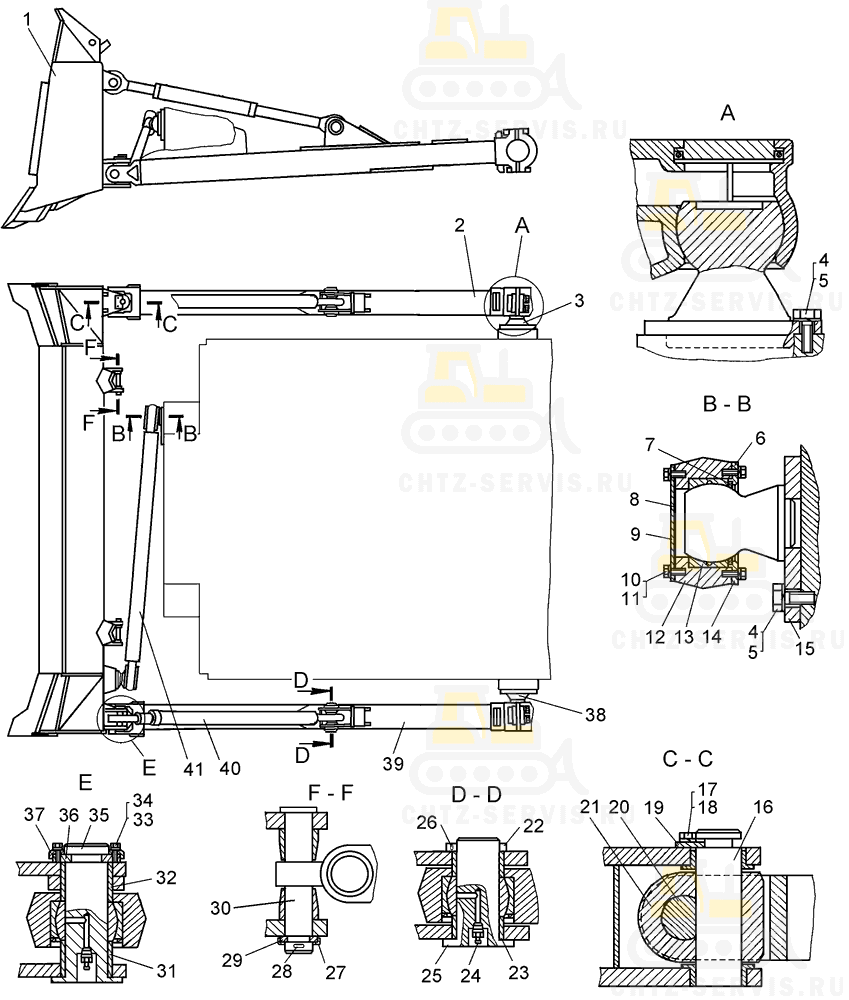

Бульдозерное оборудование Б2 для ДЭТ-250М2Б ЧТЗ

На картинке бульдозерное оборудование б2 для дэт-250м2б схематично из каталога запчастей ЧТЗ

Оборудование бульдозерное Б2 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	748-96-3СП	Оборудование бульдозерное
1	748-96-137СП Отвал		1
2	749-96-161СП Брус правый		1
3	749-96-173СП Опора правая		1
4	700-28-1077-01 Болт		26
5	–	Шайба 24Т 65Г 09	26
6	749-96-113 Крышка ¹		4
7	749-96-114 Прокладка ¹		2
8	749-96-115 Прокладка ¹		2
9	749-96-112 Крышка ¹		2
10	–	Болт М12-6g×30.58.019 ¹	16
11	–	Шайба 12 ОТ 65Г 09 ¹	16
12	749-96-164СП Тяга ¹		1
13	749-96-117 Сухарь ¹		4
14	749-96-118 Крышка ¹		2
15	749-96-138СП Опора		1
16	749-96-19 Палец		2
17	–	Болт М16-6g×40.58.019	4
18	–	Шайба 16ОТ 65Г 09	4
19	749-96-11 Ригель		2
20	749-96-8 Ось		2
21	749-96-9 Крестовина		2
22	749-96-170 Палец		2
23	749-96-184 Втулка		4
24	749-96-169 Палец		2
25	–	Масленка 1.3.Ц6	4 (2 ¹)
26	–	Шплинт 4×32.019	2
27	748-96-1 Колпачок		2
28	–	Шплинт 8×80.019	2
29	748-96-2 Полукольцо		4
30	748-96-3 Палец		2
31	749-96-184-01 Втулка		2
32	749-96-34-01 Втулка		2
33	–	Болт М8-6g×16.58.35.019	8
34	–	Шайба 8Т 65Г 09	8
35	749-96-186 Палец		2
36	749-96-94 Полукольцо		4
37	749-96-95 Кольцо		2
38	749-96-172СП Опора левая		1
39	749-96-162СП Брус левый		1
40	749-96-139СП Раскос		2
41	749-96-163СП Тяга		1
¹ Входит в 749-96-163СП.

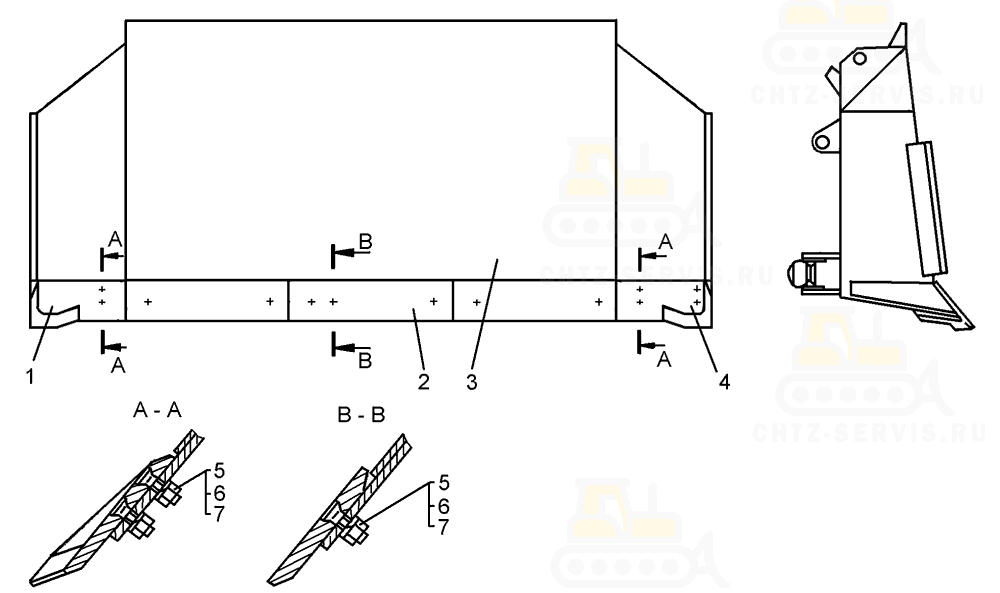

Отвал Б2 ДЭТ-250М2Б

Отвал Б2 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	748-96-137СП Отвал
1	749-96-224 Нож боковой (правый)		1
2	749-96-181 Нож средний		3
3	748-96-136СП Отвал		1
4	749-96-225 Нож боковой (левый)		1
5	749-96-108 Болт		30
6	700-30-680-01 Гайка		30
7	–	Шайба 30 65Г 09	30

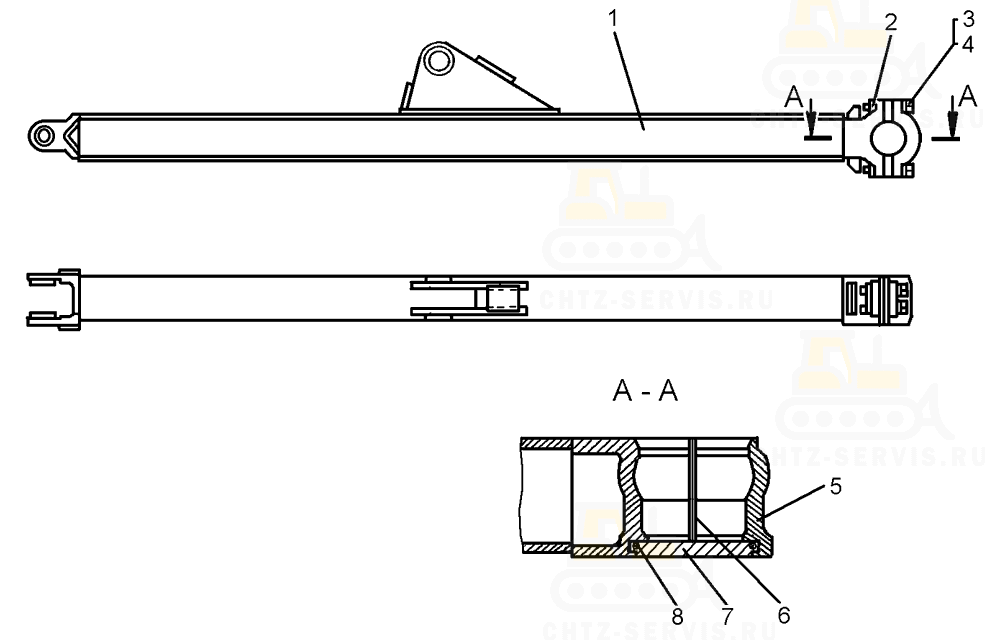

Брус правый Б2 ДЭТ-250М2Б

Брус правый Б2 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-96-161СП Брус правый
1	–	Шайба 36 65Г 09	2
2	700-28-933 Болт		4
3	749-96-67 Планка		2
4	749-96-165СП Брус		1
5	700-70-456-02 Кольцо		1
6	749-96-5 Крышка		1
7	749-96-66 Прокладка		8
8	749-96-198 Крышка		1

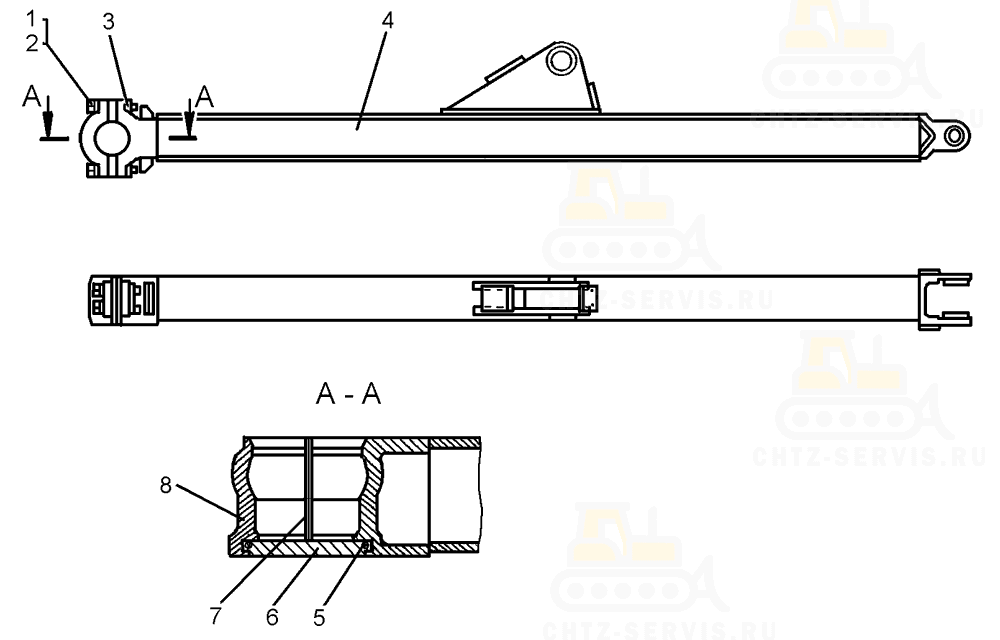

Брус левый Б2 ДЭТ-250М2Б

Брус левый Б2 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-96-162СП Брус левый
1	749-96-166СП Брус		1
2	749-96-67 Планка		2
3	700-28-933 Болт		4
4	–	Шайба 36 65Г 09	2
5	749-96-198 Крышка		1
6	749-96-66 Прокладка		8
7	749-96-5 Крышка		1
8	700-70-456-02 Кольцо		1
