Бульдозерное оборудование Б1 для ДЭТ-250М2Б ЧТЗ

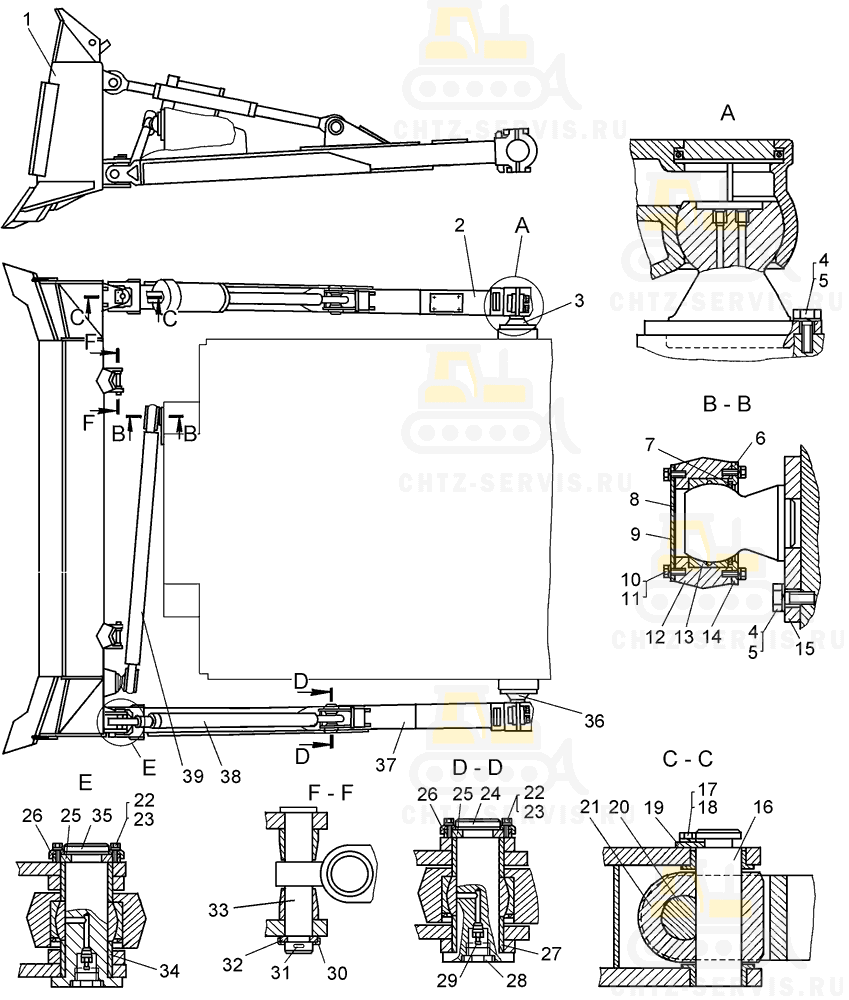

На картинке бульдозерное оборудование б1 для дэт-250м2б схематично из каталога запчастей ЧТЗ

Оборудование бульдозерное Б1 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	748-96-1СП	Оборудование бульдозерное
1	748-96-101СП Отвал		1
2	749-96-135СП Брус правый		1
3	749-96-110 Опора правая		1
4	700-28-1077-01 Болт		26
5	–	Шайба 24Т 65Г 09	26
6	749-96-113 Крышка ¹		4
7	749-96-114 Прокладка ¹		2
8	749-96-115 Прокладка ¹		2
9	749-96-112 Крышка ¹		2
10	–	Болт М12-6g×30.58.019 ¹	16
11	–	Шайба 12 ОТ 65Г 09 ¹	16
12	749-96-141СП Тяга ¹		1
13	749-96-117 Сухарь ¹		4
14	749-96-118 Крышка ¹		2
15	749-96-138СП Опора		1
16	749-96-19 Палец		2
17	–	Болт М16-6g×40.58.019	4
18	–	Шайба 16ОТ 65Г 09	4
19	749-96-11 Ригель		2
20	749-96-8 Ось		2
21	749-96-9 Крестовина		2
22	–	Болт М8-6g×16.58.35.019	16
23	–	Шайба 8Т 65Г 09	16
24	749-96-217 Палец		2
25	749-96-94 Полукольцо		8
26	749-96-95 Кольцо		4
27	749-96-34 Втулка		4
28	700-37-470 Пробка		4
29	–	Масленка 1.3.Ц6	4 (2 ¹)
30	748-96-1 Колпачок		2
31	–	Шплинт 8×80.019	2
32	748-96-2 Полукольцо		4
33	748-96-3 Палец		2
34	749-96-34-01 Втулка		4
35	749-96-217-01 Палец		2
36	749-96-109 Опора левая		1
37	749-96-136СП Брус левый		1
38	749-96-139СП Раскос		1
39	749-96-137СП Тяга		1
¹ Входит в 749-96-137СП.

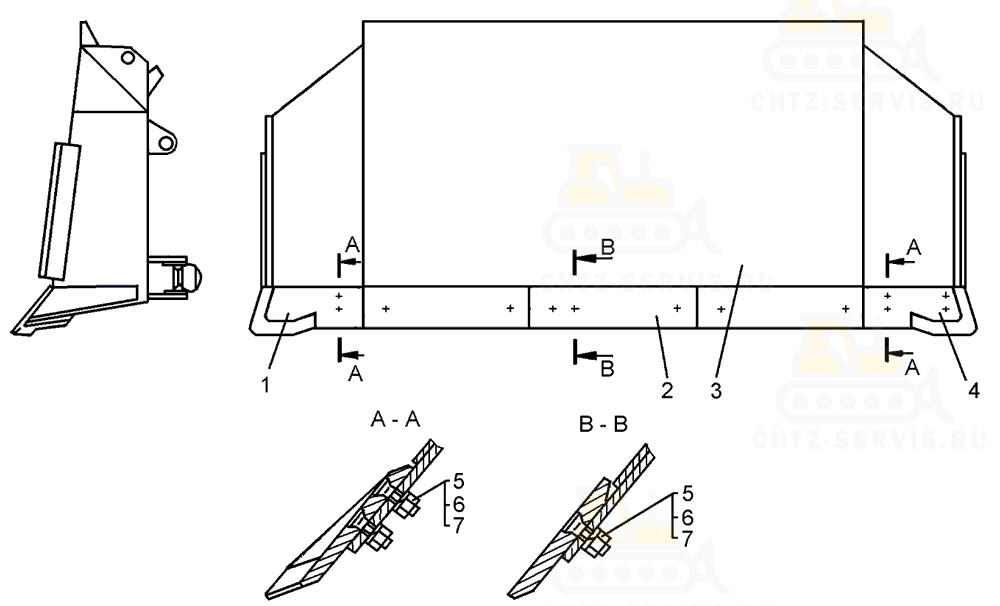

Отвал Б1 ДЭТ-250М2Б

Отвал Б1 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	748-96-101СП Отвал
1	749-96-14 Нож боковой (правый)		1
2	749-96-164 Нож средний		3
3	748-96-103СП Отвал		1
4	749-96-14-01 Нож боковой (левый)		1
5	749-96-108 Болт		39
6	700-30-680-01 Гайка		39
7	–	Шайба 30 65Г 09	39

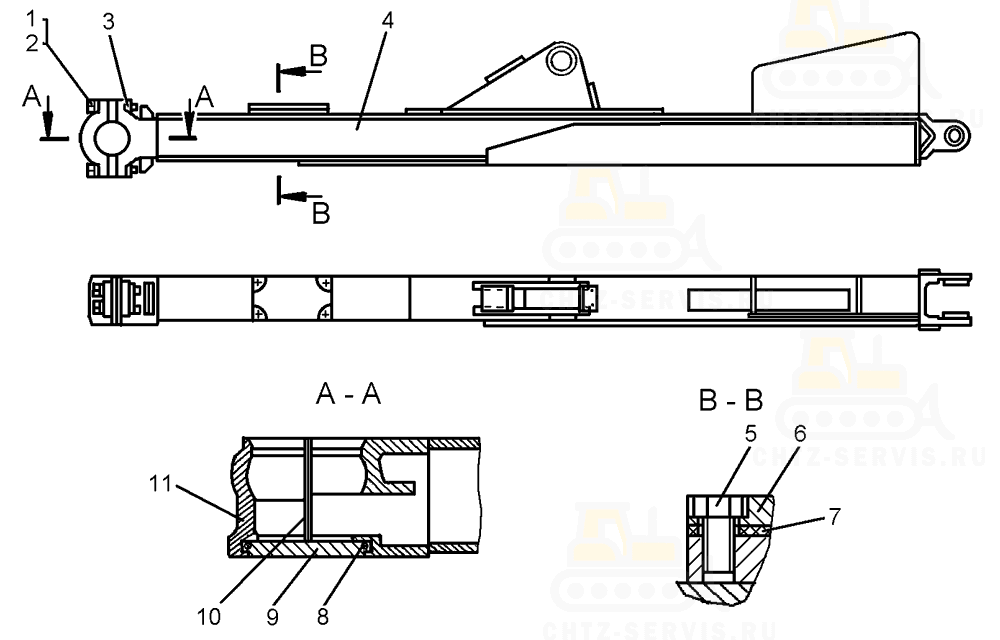

Брус правый Б1 ДЭТ-250М2Б

Брус правый Б1 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-96-135СП Брус правый
1	–	Шайба 36 65Г 09	2
2	700-28-933 Болт		4
3	749-96-67 Планка		2
4	749-96-143СП Брус		1
5	–	Болт М16-8g×30.58.019	4
6	749-96-63 Крышка		1
7	749-96-64 Прокладка		1
8	700-70-456-02 Кольцо		1
9	749-96-5 Крышка		1
10	749-96-66 Прокладка		8
11	749-96-132 Крышка		1

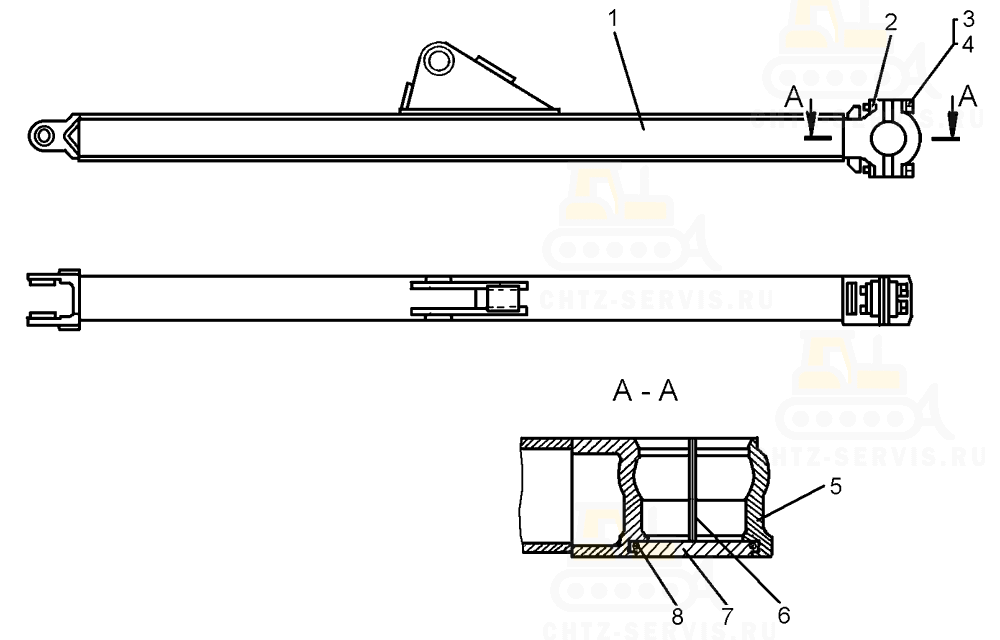

Брус левый Б1 ДЭТ-250М2Б

Брус левый Б1 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-96-136СП Брус левый
1	749-96-144СП Брус		1
2	749-96-67 Планка		2
3	700-28-933 Болт		4
4	–	Шайба 36 65Г 09	2
5	749-96-132 Крышка		1
6	700-70-456-02 Кольцо		1
7	749-96-5 Крышка		1
8	749-96-66 Прокладка		8

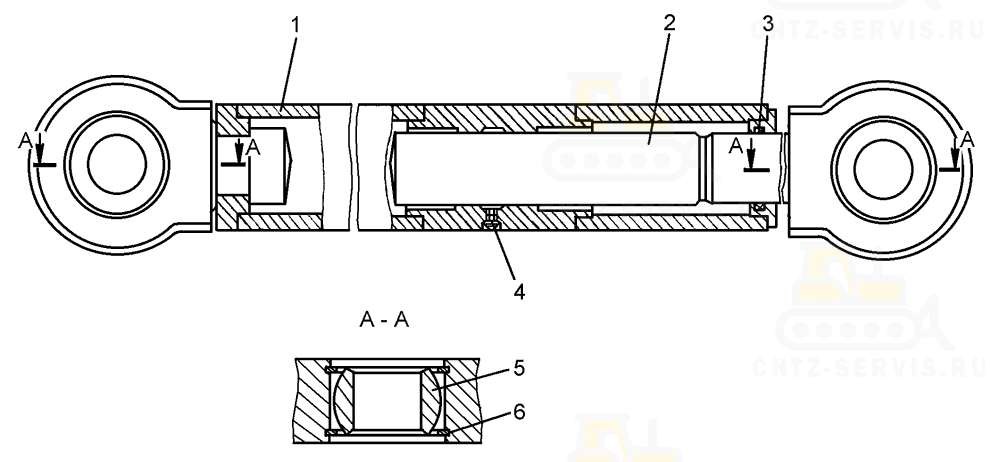

Раскос Б1 ДЭТ-250М2Б

Раскос Б1 ДЭТ-250М2Б
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	749-96-139СП Раскос
1	749-96-142СП Раскос		1
2	749-96-123 Винт		1
3	–	Кольцо 085-095-58-2-2	1
4	–	Масленка 1.3.Ц6	1
5	–	Подшипник ШСЛ-80	2
6	700-58-2084 Кольцо		4
