Колесо направляющее ДЭТ-250 ЧТЗ

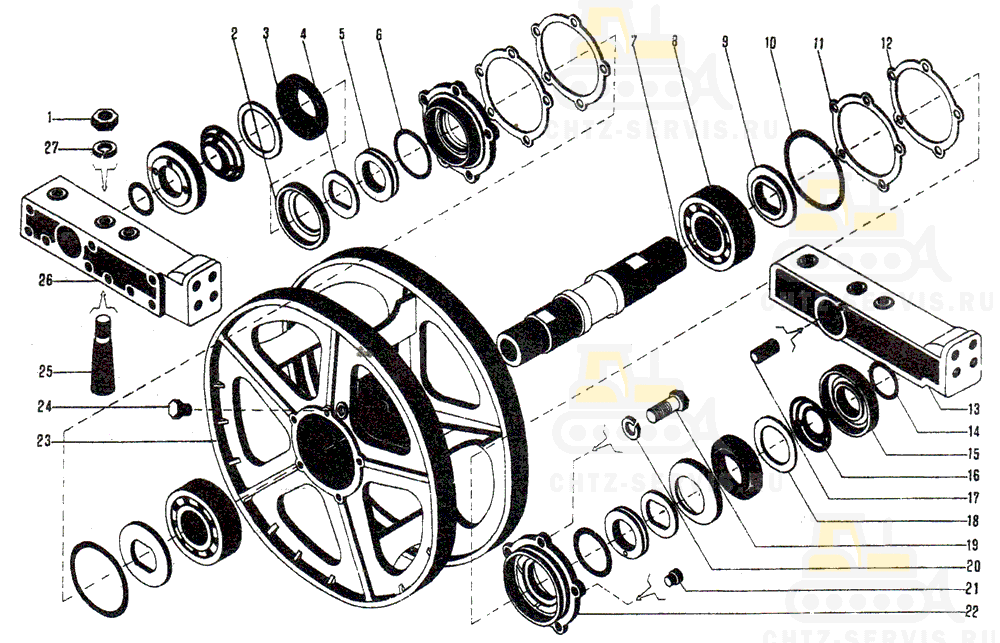

На картинке колесо направляющее дэт-250 схематично из каталога запчастей ЧТЗ

748-31-147CП Колесо направляющее ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	-	Гайка M20×1,5.6.019 ГОСТ 5927—70	2
2	748-31-6 Кожух		2	0,3
3	748-31-106СП Манжета		2	0,107
4	748-31-67 Шайба		2	0,4
5	748-31-5 Кольцо		2	0,4
6	748-34-26 Кольцо уплотнительное		2	0,007
7	748-31-1 Ось		1	27,4
8	-	Подшипник 42620 ГОСТ 8328—75	2
9	748-31-4 Шайба		2	1.5
10	712-19-214 Кольцо уплотнительное		2	0,019
11	748-31-35 Прокладка		2 max	0,05
12	748-31-36 Прокладка		8 max	0,034
13	748-31-8 Ползун левый		1	31,75
14	40779 Кольцо уплотнительное		2	0,007
15	748-31-7 Крышка		2	1,87
16	748-31-123СП Пружина		2	0,28
17	700-32-157 Штифт цилиндрический		2	0,0!3
18	748-31-64 Шайба		2	0,065
19	2831 Болт М16×1,5×50		10
20		Шайба 16 ОТ 65Г 06 ГОСТ 6402—70	10
21	748-31-30 Штифт		2	0,002
22	748-31-29 Крышка упорная		2	6,9
23	748-31-103СП Колесо направляющее		1	194,6
24	—	Пробка МК16.35.089	2
25	748-31-3 Стопор оси		2	0,55
26	748-31-9 Ползун правый		1	31,75
27	-	Шайба 20 ОТ 65Г 06 ГОСТ 6402—70	2
