Цилиндр силовой ДЭТ-250 ЧТЗ

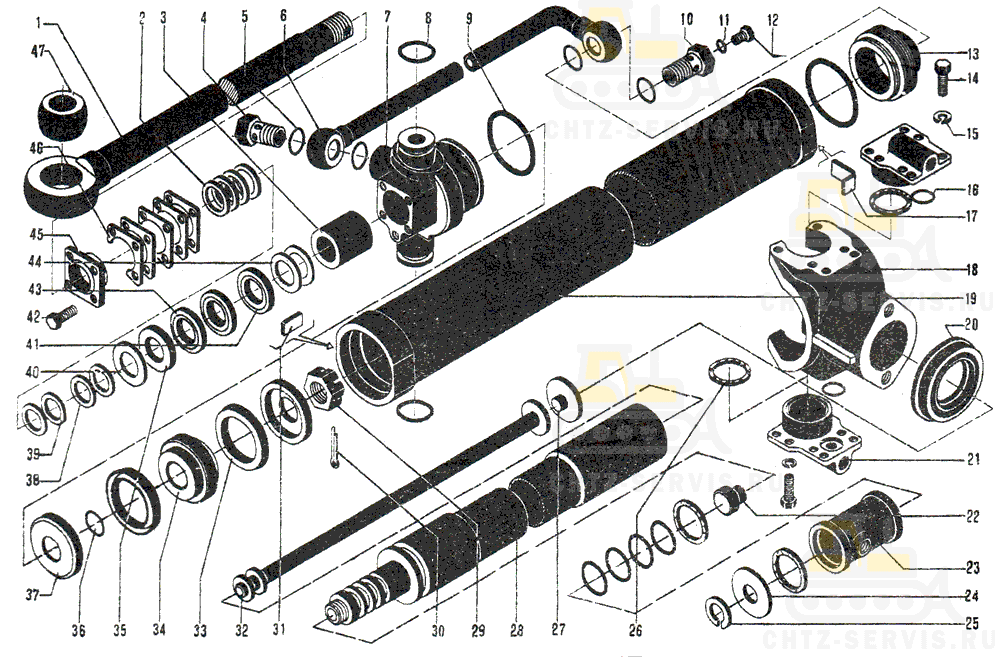

На картинке цилиндр силовой дэт-250 схематично из каталога запчастей ЧТЗ

748-99-510СП / 5l1СП Цилиндр силовой ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-99-5O3СП Шток		1	39,4
2	26416 Чистик ⁴		12	0,007
3	748-99-495 Втулка		1	1,82
4	748-99-496 Болт		1	0,61
5	401063 Кольцо 042-050-46-2-2		4	0,003
6	748-99-258СП Труба		1	3,68
6	748-99-362СП Труба		1	3,68
7	748-99-1130 Цапфа		1	15,78
7	748-99-1131 Цапфа		1	15.78
8	748-99-177 Кольцо		6	0,028
9	46905 Кольцо		2	0,0066
10	748-99-1132 Болт		1	0,586
11	301-161А Кольцо		2	0,005
12	700-37-2179 Пробка		2	0,035
13	748-99-695 Крышка		1	4,815
14	-	Болт M14×40.46.019 ГОСТ 7796—70	12
15	-	Шайба 14 ОТ 65Г 09 ГОСТ 6402—70	12
16	700-40-5894 Кольцо		2	0,004
17	748-99-926 Планка		1	0,019
18	748-99-261СП Кронштейн		1	23,05
19	748-99-1133 Цилиндр		1	43,5
20	748-99-320 Лабиринт		1	1,315
21	748-99-307СП Крышка		2	3,1
22	748-99-442 Заглушка		1	0,325
23	748-99-565СП Втулка		1	3,0
23	748-99-566СП Втулка		1	3,0
24	748-99-352 Шайба		1	0,22
25	700-58-2102 Кольцо 1Б 55		1
26	730-17-236 Сальник		4	0,004
27	748-99-42 Заглушка		1	0,455
28	748-99-517СП Ось		1	36,6
29	700-30-320 Гайка		1	0,67
30	-	Шплинт 8×80 ГОСТ 397—79	1
31	748-99-925 Планка		1	0,021
32	748-99-516СП Труба		1	1,298
33	-	Манжета 3-140×110-6 ГОСТ 14896—84	2
34	748-99-335СП Поршень		1	4,06
35	-	Кольцо KH 60×80-2 ГОСТ 22704—77	1
36	730-12-50 Кольцо 048-055-46-2-2		1
37	748-99-1141 Maнжетодержатель		2	0,37
38	26415 Чистик ⁴		10	0,0043
39	26414 Чистик ⁴		8	0,0013
40	31482 Шайба		2	0,049
41	-	Кольцо КО 60X80-2 ГОСТ 22704-77	1
42	-	Болт 3М12-6g×30.46.019 ГОСТ 7796—70	4
43	-	Манжета М60X80-2 ГОСТ 22704—77	4
44	700-58-2191 Кольцо		2	0,008
44	700-58-2192 Кольцо		2	0,008
45	261245 Скребок		1	0,55
46	261255 Прокладка		8 max	0,012
47	748-99-488 Кулак		1	1,65
⁴ Для тропиков заказывать 26414-1 взамен 26414; 26415-1 взамен 264l5; 26416-1 взамен 26416.
