Распределитель ДЭТ-250 ЧТЗ

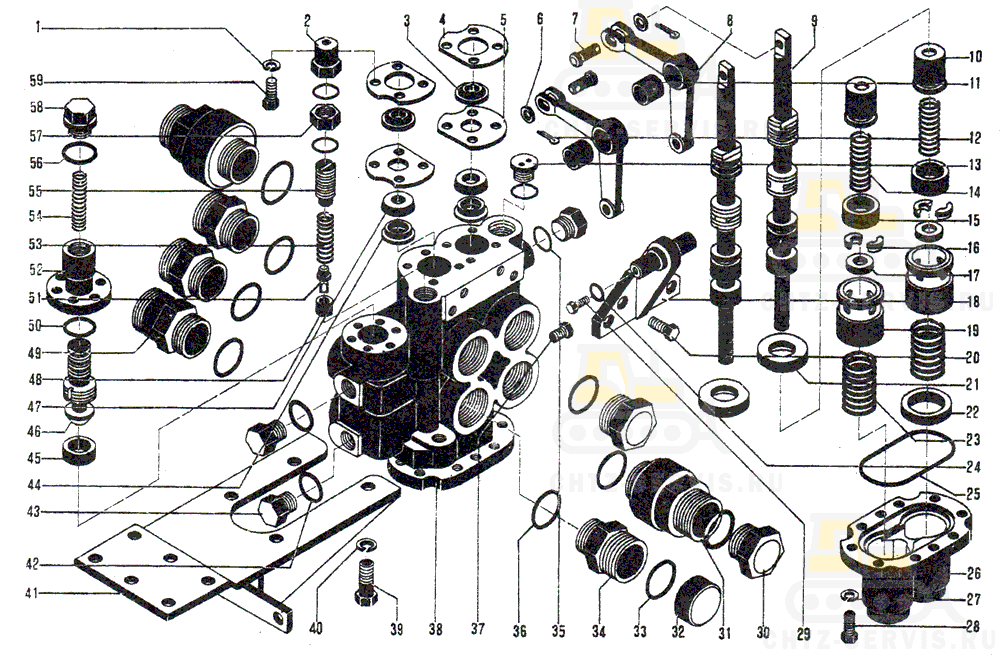

На картинке распределитель дэт-250 схематично из каталога запчастей ЧТЗ

748-99-465СП Распределитель ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	-	Шайба 10 ОТ 65Г 09 ГОСТ 6462—70	8
2	748-99-889 Колпачок		1	0,15
3	748-99-65 Манжета		2	0,0045
4	748-99-887 Крышка		2	0,06
5	748-99-886 Крышка		2	0,17
6	-	Шайба 12 ГОСТ 11371—78	2
7	700-47-2110 Ось		2	0,032
8	748-99-894 Рычаг		1	0,5
9	748-99-888 Золотник		2	1,4
10	748-99-893 Втулка		2	0,15
11	748-17-358 Втулка		1	0,035
12	-	Шплинт 3,2×25 ГОСТ 397—79	2
13	700-37-163 Пробка		1	0,05
14	700-38-547 Пружина		2	0,056
15	748-99-158 Втулка		2	0,095
16	748-99-61 Кольцо разрезное		2	0,038
17	748-99-62 Кольцо замковое		2	0,012
18	748-99-420СП Стойка		1	1,06
19	748-99-59 Втулка		2	0,325
20	-	Болт 3М12×25.58.019 ГОСТ 7796—70	4
21	748-99-890 Кольцо		2	0,09
22	748-99-892 Кольцо		1	0,15
23	700-38-546 Пружина		2	0,0775
24	700-40-260-06 Прокладка		1	0,0002
25	46385 Кольцо		1	0,008
26	748-99-891 Корпус		1
27	-	Шайба 10 ГОСТ 11371—78	10
28	-	Болт 3М10×25.58.019 ГОСТ 7796—70	16
29	700-37-315-02 Пробка ¹		1	0,016
30	700-37-2172 Пробка		2	0,5
31	748-99-980 Штуцер		2	1,1
32	700-40-4090 Заглушка		6	0,013
32	748-99-958 Крышка ⁶		6	0,061
33	700-40-3968 Прокладка ⁶		6	0,033
34	748-99-937 Штуцер		3	0,23
35	-	Кольцо 24×30 MH 4152—62	3
36	770-55-67 Кольцо уплотнительное		8	0,003
37	375	Пробка КГ ¼" 20.089	3
38	748-99-884 Корпус		1	23,0
39	-	Болт M14×40.58.019 ГОСТ 7796—70	4
40	-	Шайба 14 ОТ 65Г 09 ГОСТ 6402—70	4
41	748-99-463СП Кронштейн		1	5,15
42	903.01.30 Кольцо уплотнительное		1	0,001
43	700-37-2234 Пробка		3	0,126
44	748-99-176 Манжетодержатель		2	0,044
45	748-99-325 Гнездо		1	0,053
46	748-99-241 Клапан ²		1	0.31
47	748-99-68 Манжета		2	0,014
48	748-99-450 Гнездо ³		1	0,024
49	748-99-996 Штуцер		1	0,43
50	901.01.84 Кольцо		1	0,001
51	748-99-464 Клапан ³		1	0,008
52	748-99-242 Направляющая ²		1	0,6
53	700-38-1022 Пружина		1	0,03
54	700-38-663 Пружина		1	0,078
55	748-99-757 Винт		1	0,12
56	-	Кольцо 27×35 MH 4152-62	1
57	700-30-2037 Гайка		1	0,02
58	700-37-91 Пробка		1	0,16
59	-	Болт М10×20.58.019 ГОСТ 7796—70	8
¹ Для тропиков заказывать 700-37-315. ² Заказывать комплект 748-99-357СП. ³ Заказывать комплект 748-99-233СП. ⁶ В запчасти на экспорт заказывать комплектно 700-40-3968 и 748-99-958.
