Гидропривод ДЭТ-250 ЧТЗ

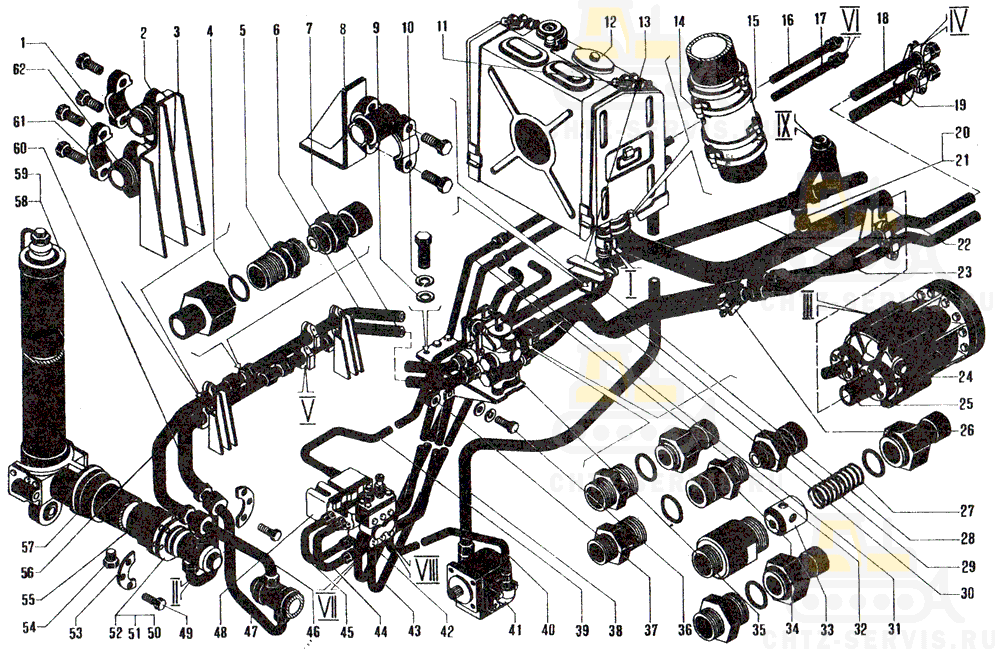

На картинке гидропривод дэт-250 схематично из каталога запчастей ЧТЗ

748-99-10СП Гидропривод ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	-	Болт 3М12-6g×35.58.019 ГОСТ 7796-70	28
2	748-99-1014 Бонка		14	0,32
3	748-99-199СП Стойка		3	1,02
4	748-99-566 Кольцо		11	0,0034
5	748-99-633 Штуцер		5	0,46
6	748-99-453СП Труба		1	5,95
7	748-99-473СП Труба		1	6,75
8	748-99-489СП Стойка		1	1,98
9	-	Шайба 12.02 ГОСТ 11371-78	8 max
10	-	Шайба 12 ОТ 65Г 09 ГОСТ 6402-70	8
11	748-99-1122 Винт		2	0,154
12	748-99-506СП Бак масляный		1	50,3
13	748-99-1031 Стойка		2	0,50
14	-	Хомут 82	4
15	700-40-3503 Рукав		1	0,246
16	748-99-520СП Труба		1	1,51
17	748-99-524СП Труба		1	1,57
18	748-99-472СП Труба		1	6,33
19	748-99-458СП Труба		1	6,06
20	700-46-2170 Рукав		2
21	-	Хомут 42	8
22	748-99-461СП Трубопровод		1	4.8
23	748-99-561СП Труба		1	4,58
24	933.02.06 Гидронасос		1	131.5
25	748-99-560СП Клапан		1	5,344
26	748-99-909 Кронштейн		2	0,30
27	700-38-2239 Пружина		2	0,02
28	748-99-456C11 Труба		1	1,36
29	748-99-457СП Труба		1	4,96
30	748-99-455СП Труба		1	4,50
31	748-99-554СП Труба		1	1.3
32	748-99-555СП Труба		1	1,255
33	748-99-979 Клапан		2	0,12
34	748-99-995 Ниппель		1	0,58
35	748-99-465CП Распределитель		1	3,0
36	-	Болт М12×30 ГОСТ 7796-70	8
37	700-31-90 Шайба		6 max	0,002
38	748-99-553СП Труба		1	1,116
39	748-99-501СП Труба		1	0,735
40	748-99-500СП Труба		1	1,98
41	748-99-567СП Hacoc шестеренный		1	7,41
42	748-99-558СП Труба		1	1,792
43	748-99-557СП Труба		1	1.882
44	748-99-521СП Труба		1	1,55
45	748-99-525СП Труба		1	1,65
46	748-99-512СП Трубопровод		1	2.29
47	748-99-564СП Трубопровод		1	2,55
48	748-99-526СП Распределитель		1	10,5
49	-	Болт ЗМ12X25 ГОСТ 7796-70	12
50	748-99-482 Прокладка		4 max	0,036
51	748-99-483 Прокладка		2 max	0,09
52	748-99-484 Прокладка		2 max	0,15
53	748-99-1060 Планка		4	0,30
54	-	Пробка МК16.35.089	2
55	748-99-552 Втулка		2	5,3
56	748-99-513СП Труба		1	6,36
57	748-99-553 Втулка		2	4,75
58	748-99-510СП Цилиндр силовой с кронштейном		1	189,0
59	748-99-511СП Цилиндр силовой с кронштейном		1	189,0
60	748-99-563СП Труба		1	4,9
61	748-99-1015 Хомут		14	0,19
62	700-40-3668 Прокладка		14	0,033

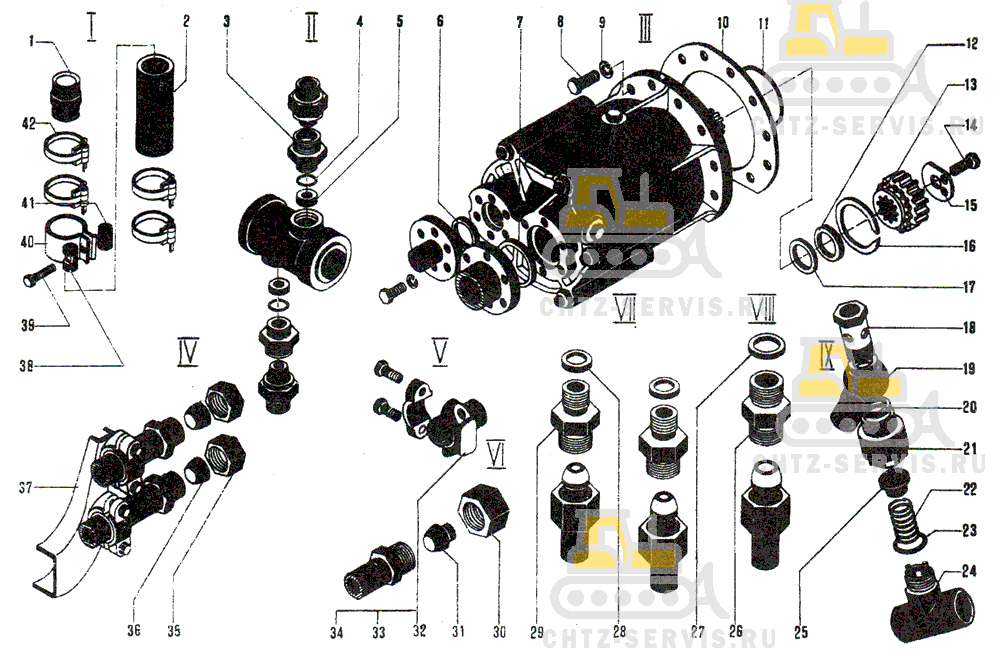

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-99-910 Втулка		1	0,17
2	700-40-3497 Рукав		1	0,156
3	748-99-173 Штуцер		4	0,195
4	748-99-349 Кольцо		4	0,008
5	748-99-174 Втулка		4	0,008
6	748-99-445 Кольцо		1	0,008
7	748-99-993 Шайба		1	0,024
8	-	Болт M14×45.58.019 ГОСТ 7796-70	10
9	-	Шайба 14 ОТ 65Г 09 ГОСТ 6402-70	10
10	748-99-216 Прокладка		1	0,020
11	701-212-619 Кольцо		1	0,006
12	700-31-2154 Шайба		2 max	0,07
13	748-99-214 Муфта		1	0,8
14	-	Болт 3M14×1,5-6g×35.58.019 ГОСТ 7796-70	1
15	748-99-215 Шайба		1	0,03
16	700-58-2077 Кольцо 1Б10		1	0,029
17	700-31-2155 Шайба		2 max	0,019
18	748-99-959 Болт		1	0,34
19	748-99-459СП Труба		1	0,66
20	700-40-260-22 Прокладка		2	0,0013
21	748-99-963 Корпус		1	0,8
22	700-38-2409 Пружина		1	0,0114
23	770-55-67 Кольцо		1	0,002
24	748-99-559СП Трубопровод		1	4,51
25	748-99-985 Клапан		1	0,023
26	H.036.04.011	Штуцер	1	0,145
27	938.30.289 Кольцо		1	0,001
28	700-48-7185 Кольцо		1	0,007
29	H.036.04.005	Штуцер	4	0,113
30	H.036.01.005	Гайка накидная	4	0,061
31	H.036.12.041	Заглушка сферическая	4	0,051
32	748-99-436 Планка		7 max	0,048
33	748-99-437 Планка		7 max	0,08
34	748-99-438 Планка		7 max	0,159
35	700-41-2567 Гайка		2	0,22
36	748-99-452 Заглушка		2	0,182
37	748-99-936 Стойка		1	0,56
38	748-99-547 Валик		1	0,035
39	-	Болт 3М8-6g×45.88.35.019 ГОСТ 7796 70	1
40	748-99-983 Хомутик		1	0,115
41	748-99-548 Валик		1	0,038
42		Хомут 55	4
