Установка электромашин ДЭТ-250 ЧТЗ

На картинке установка электромашин дэт-250 схематично из каталога запчастей ЧТЗ

Установка электромашин

Редуктор раздаточный

Муфта предохранительная

Редуктор привода генератора

Редуктор привода насоса

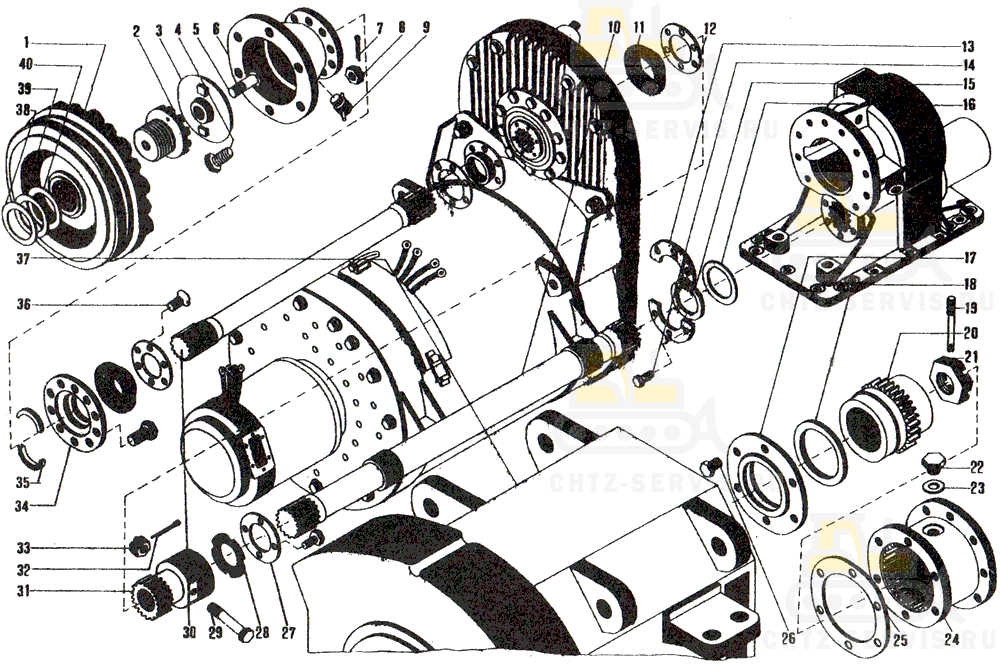

748-50-10СП Установка электромашин ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-50-171СП Муфта фрикционная ¹		1	59,88
2	748-50-341 Пробка		1	2,35
3	748-50-340 Диск опорный		1	0,75
4	700-28-370 Болт		12	0,214
5	700-28-2340 Болт		1	0,214
6	748-50-215СП Муфта ²		1	9,65
7	-	Шплинт 4×32 ГОСТ 397-79	6
8	-	Гайка 2M18×1,5.6 ГОСТ 5932-73	6
9	700-37-101СП Масленка		2	0,0174
10	748-50-127СП Вал карданный		1	15,91
11	748-50-397 Уплотнение		3	0,027
12	748-50-398 Накладка		3	0,055
13	748-50-148 Крышка разрезная		2	0,305
14	-	Болт 3М8-6g×20.88.35.019 ГОСТ 7796-70	10
15	748-50-149 Кольцо уплотнительное		1	0,006
16	700-58-2461 Кольцо		1	0,05
17	748-12-73 Крышка		1	2,0
18	748-12-18 Сальник		1	0,032
19	748-12-61 Штифт		1	0,03
20	748-12-63 Шестерня		1	6,94
21	81010.946.000	Гайка	1	1,3
22	700-37-2129 Пробка		1	0,09
23	700-40-260-16 Прокладка		1	0,00016
24	748-12-115СП Муфта		1	9,6
25	748-12-57 Прокладка		1	0,0043
26	700-28-2342 Болт		15	0,034
27	712-14-273 Шайба		1	0,06
28	712-14-274 Кольцо		1	0,005
29	700-28-2452 Болт		1	0,09
30	748-50-206 Вал передний		1	25,1
31	748-50-177 Муфта		1	3,35
32	-	Шплинт 2×25 ГОСТ 397-79	1
33	3082 Гайка		1	0,15
34	748-50-535 Фланец		1	1,7
35	748-50-536 Кольцо разрезное		2	0,135
36	-	Винт M4×10.48.05 ГОСТ 17475-72	18
37	-	Электродвигатель тяговый ЭДП-196 ³	1
38	748-50-570 Шайба регулировочная		2	0,033
39	748-50-571 Шайба регулировочная		2	0,043
40	748-50-572 Шайба регулировочная		2	0,065
¹ Заказывать комплект 748-50-сб.193. ² Заказывать комплект 748-50-203СП. ³ За исключением общепромышленного исполнения заказывать комплект 748-82-350СП.

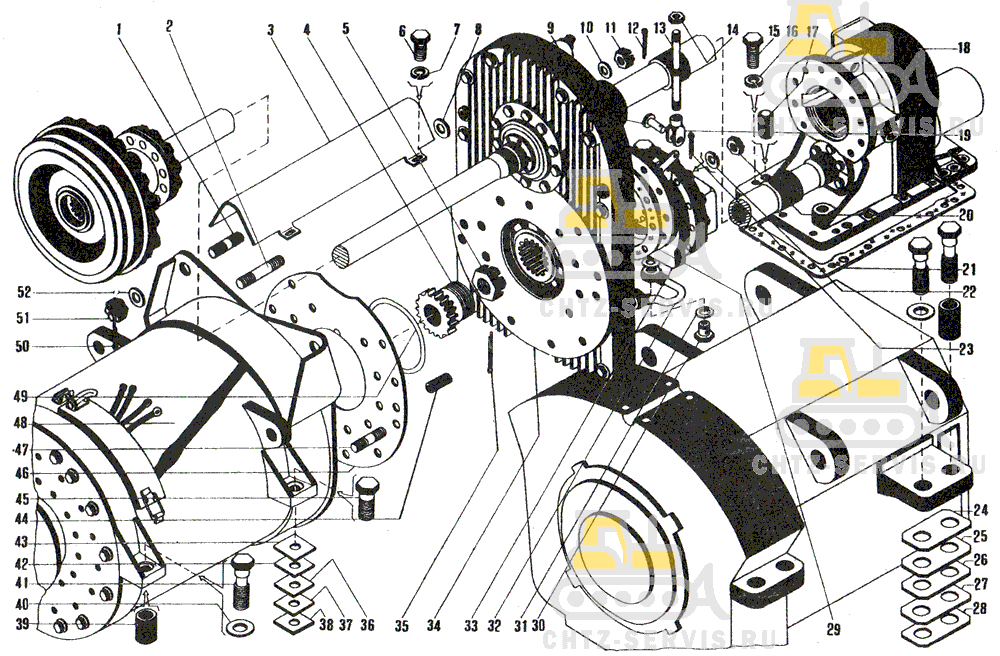

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	700-29-291 Шпилька		2	0,09
2	700-29-269 Шпилька		16	0,16
3	748-50-328 Кожух		1	1,66
4	748-50-467 Муфта		1	2,55
5	700-30-248 Гайка		1	0,483
6	-	Болт М8×16.46 ГОСТ 7796-60	4
7	-	Шайба 8T 65Г 09 ГОСТ 6402-70	4
8	748-50-288 Прокладка		2	0,0004
9	700-47-2108 Ось		1	0,010
10	-	Шайба 14.02 ГОСТ 11371-78	20
11	351-19A Гайка		20	0,028
12	-	Шплинт 3,2×32 ГОСТ 397-79	20
13	748-50-557 Шток		1	0,43
14	-	Гайка М8.6.019 ГОСТ 5915-70	3
15	-	Болт М16×1,5×38.88.38ХС ГОСТ 7796-70	16
16	-	Шайба 16 ОТ 65Г 09 ГОСТ 6402-70	16
17	748-18-87 Штифт		3	0,027
18	748-50-125СП Редуктор раздаточный		1	95,0
19	748-17-632 Вилка тяги		1	0,06
20	-	Гайка М10.6.019 ГОСТ 5915-70	10
21	748-50-394 Прокладка		1	0,015
22	-	Шайба 10 ОТ 65Г 09 ГОСТ 6402-70	10
23	-	Шплинт 2×16 ГОСТ 397-79	1
24	700-31-533 Шайба		6	0,02
25	700-31-534 Шайба		6	0,037
26	700-31-535 Шайба		6	0,075
27	700-31-536 Шайба		3	0,15
28	700-31-537 Шайба		3	0,112
29	748-50-136 Прокладка		4 max	0,007
30	748-60-130 Штуцер		2	0,092
31	MH 4152-62	Кольцо 20×26	4
32	748-50-210СП Труба		1	0,266
33	748-50-218СП Редуктор привода насоса		1	53,3
34	748-50-209СП Редуктор привода генератора		1	136,5
35	-	Шплинт 6,3×60 ГОСТ 397-79	1
36	748-50-319 Прокладка		4	0,022
37	748-50-320 Прокладка		4	0,04
38	748-50-321 Прокладка		4	0,066
39	748-50-409 Втулка		5	0,1
40	-	Шайба 24.02 ГОСТ 11371-78	8
41	700-28-382 Болт		8	0,394
42	748-50-317 Прокладка		4	0,004
43	748-50-318 Прокладка		4	0,011
44	700-32-221 Штифт		2	0,12
45	700-28-398 Болт		2	0,66
46	748-50-393 Прокладка		1	0,048
47	700-29-268 Шпилька		4	0,09
48	-	Генератор постоянного тока ГПЛ-222 с возбудителем ДК-91ЗА ⁴	1	1224,8
49	748-21-75 Кольцо		1	0,008
50	-	Шплинт 4×36 ГОСТ 397-79	1
51	-	Гайка 2M18×1,5.6 ГОСТ 5932-73	2
52	-	Шайба 18.02 ГОСТ 11371-78	2
⁴ За исключением общепромышленного исполнения заказывать комплект 748-82-349СП.

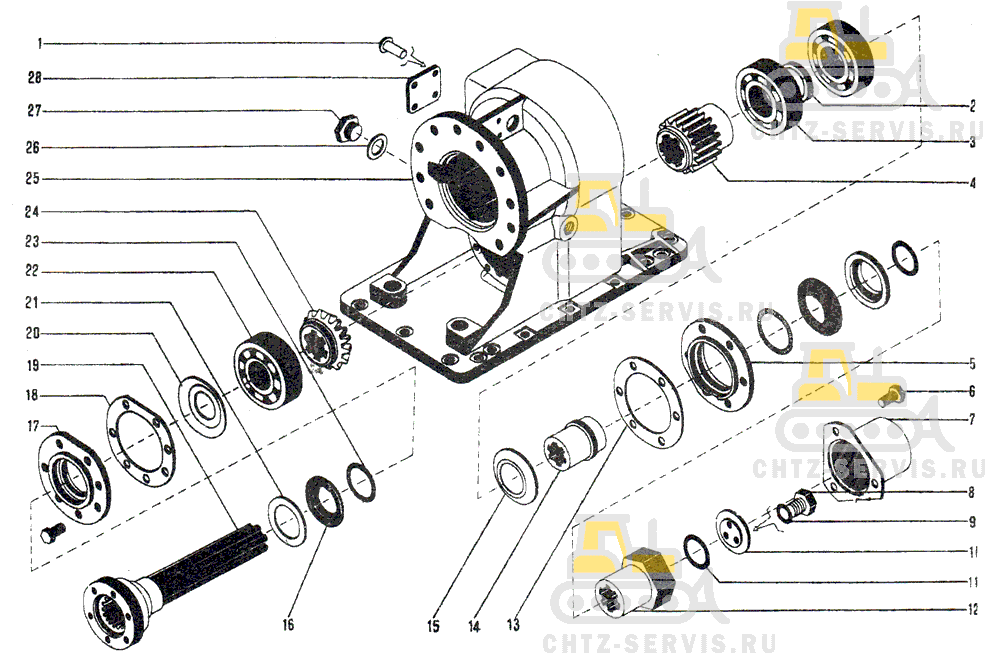

748-50-125СП Редуктор раздаточный ДЭТ-250

748-50-125СП Редуктор раздаточный ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	-	Заклепка 3×14-32 ГОСТ 10299-68	4
2	748-50-543 Шайба		1	0,008
3	-	Подшипник 213 ГОСТ 8338-75	2
4	748-50-501 Шестерня		1	2,35
5	748-50-153 Крышка ⁵		1	1,05
6	-	Болт 3М8-6g×20.88.35 ГОСТ 7796-70	14
7	748-50-205СП Чехол		1	0,8
8	700-28-2197 Болт		3	0,044
9	301-161А Кольцо		3	0,005
10	748-50-499 Крышка		1	0,24
11	700-40-2014 Кольцо		2	0,0016
12	748-50-498 Втулка		1	1,44
13	748-50-160 Прокладка		8 max	0,005
14	748-50-162 Втулка распорная		1	0,608
15	748-50-157 Кольцо маслоотражательное		1	0,055
16	701-212-62 Манжета ⁵		1	0,007
17	748-50-152 Крышка ⁵		1	1,0
18	748-50-274 Прокладка		5 max	0,∞5
19	748-50-497 Вал ведущий		1	8,306
20	748-50-156 Кольцо маслоотражательное		1	0,055
21	700-42-2458 Кольцо		1	0,133
22	-	Подшипник 312 ГОСТ 8338-75	1
23	701-212-63 Пружина ⁵		1	0,007
24	748-50-380 Шестерня ⁶		1	0,65
25	748-50-267 Крышка		1	1,05
26	700-40-260-11 Прокладка		1	0,0007
27	700-37-317-01 Пробка		1	0,048
28	700-42-2275	Табличка	1	0,0065
⁵ Детали 701-212-63 и 748-50-152 заказывать комплектом 748-50-122СП. Детали 700-58-2458, 701-212-62, 701-212-63 и 748-50-153 заказывать комплектом 748-50-123СП. ⁶ Заказывать комплект 748-50-сб. 176.

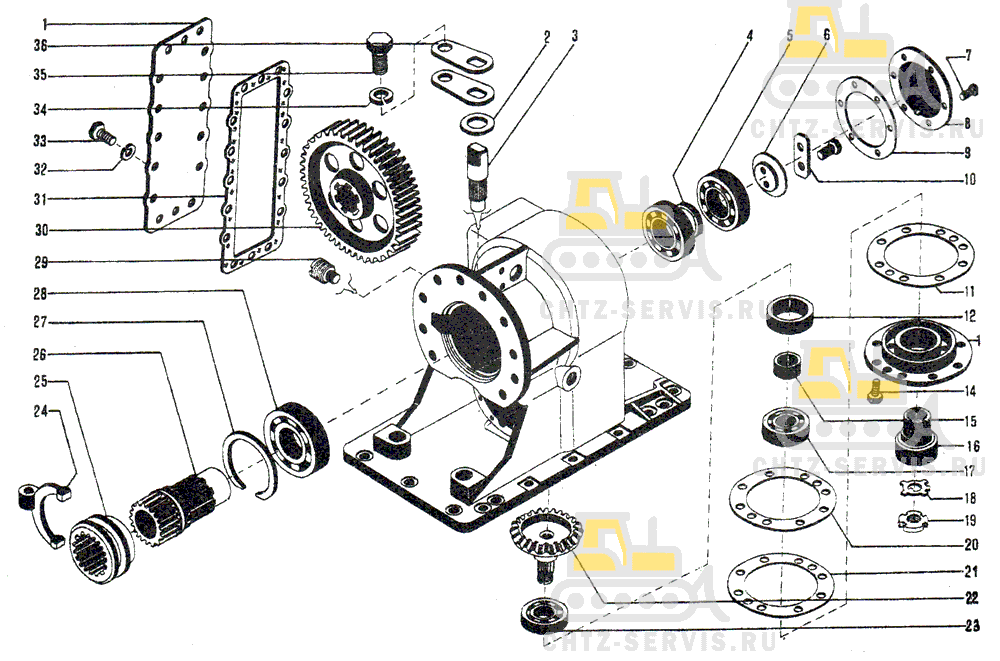

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-50-267 Крышка		1	1,05
2	748-50-181 Сальник		1	0,0018
3	748-50-378 Валик		1	0,108
4	748-50-544 Шайба		1	0,007
5	-	Подшипник 212 ГОСТ 8338-75	2
6	748-16-88 Крышка		1	0,196
7		Болт 3М8×16.46 ГOCT 7796-70	6
8	748-50-447 Крышка		1	0,35
9	748-50-161 Прокладка		8 max	0,004
10	748-50-450 Планка		1	0,01
11	748-50-391 Прокладка		3 max	0,071
12	748-50-384 Втулка		1	0,18
13	748-50-382 Стакан		1	3,25
14	-	Болт 3М10-6g×25.58 ГОСТ 7796-70	8
15	748-50-383 Втулка		1	0,11
16	748-50-144СП Муфта		1	0,55
17	-	Подшипник 42207 ГОСТ 8328-75	1
18	700-31-490 Шайба стопорная		1	0,0036
19	700-30-2322 Гайка		1
20	748-50-389 Прокладка		3 max	0,011
21	748-50-390 Прокладка		3 max	0,067
22	748-50-381 Шестерня ⁶		1	0,95
23	-	Подшипник 207 ГОСТ 8338-75	1
24	748-50-379 Вилка		1	0,17
25	748-50-513 Корпус редуктора		1	64,0
26	748-50-484 Вал ведомый		1	4,7
27	700-39-144 Кольцо пружинное		1	0,06
28	-	Подшипник 214 ГОСТ 8338-75	1
29	748-59-164 Стопор		1	0,003
30	748-50-445 Шестерня		1	7,32
31	748-50-268 Прокладка		1	0,008
32	-	Шайба 10 ОТ 65Г 09 ГОСТ 6402-70	16
33	-	Болт М10×25.46 ГОСТ 7796-70	18
34	-	Шайба 8Т 65Г 09 ГОСТ 6402-70	1
35	-	Болт М8×20.46 ГОСТ 7796-70	1
36	748-50-449 Пластина		2	0,017
⁶ Заказывать комплект 748-50-сб.176.

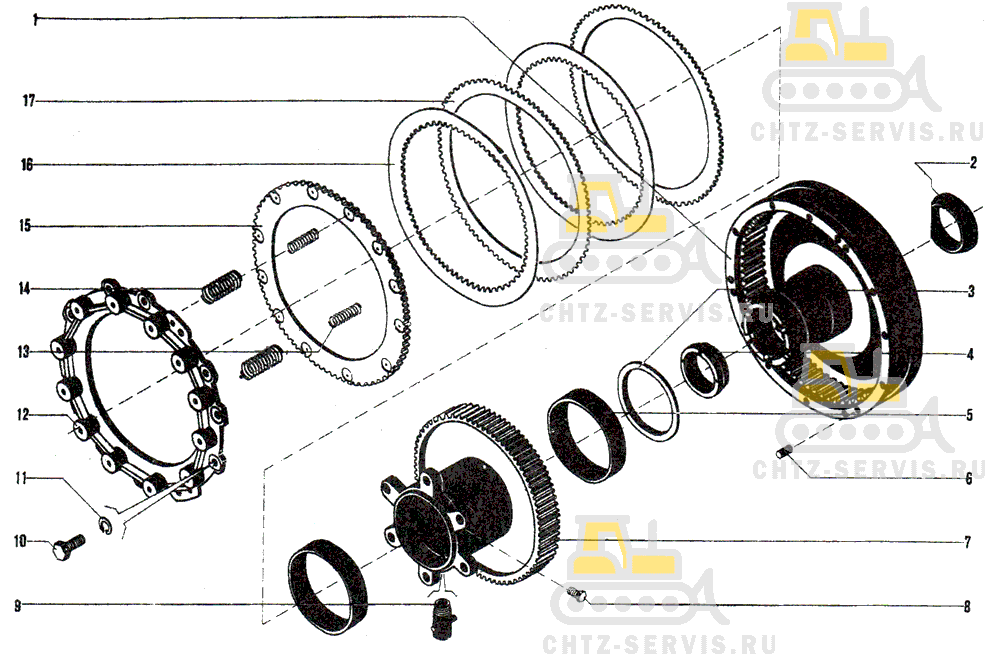

748-50-171СП Муфта предохранительная ДЭТ-250

748-50-171СП Муфта предохранительная ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-50-152СП Барабан ведущий		1	24,5
2	701-02-539 Конус		1	0,4
3	748-50-344 Кольцо опорное		1	0,145
4	748-50-354 Конус		1	0,5
5	748-50-297 Втулка		2	0,096
6	-	Штифт 10u8×25	3
7	748-50-154СП Барабан ведомый ⁷		1	15,7
8		Пробка КГ 1/8" 20.089.375 OCT 23.1.117-83	1	0,0103
9	700-37-101СП Масленка		1	0,051
10	700-28-2339 Болт		9	0,025
11	-	Шайба 10 ОТ 65Г 09 ГОСТ 6402-70	9
12	748-50-429 Крышка		1	3,2
13	700-38-2652 Пружина		12	0,032
14	700-38-669 Пружина ⁸		12	0,063
15	748-50-428 Диск нажимной		1	1,67
16	748-50-301 Диск ведущий		6	0,75
17	748-50-302 Диск ведомый		7	0,4
⁷ Заказывать комплект 748-50-200СП. ⁸ Заказывать комплект из 12 штук.

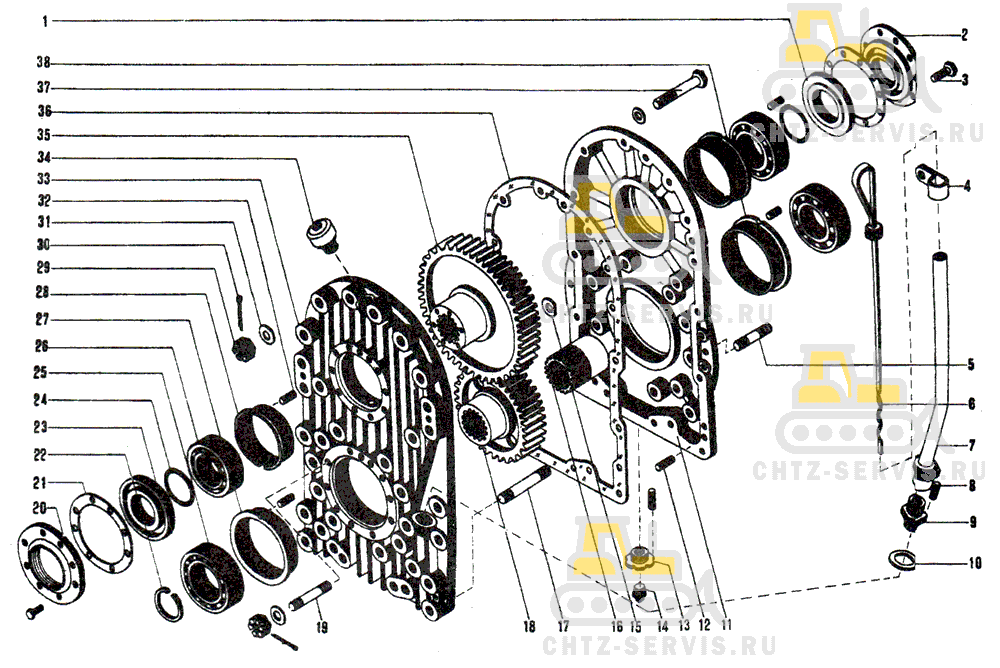

748-50-209СП Редуктор привода генератора ДЭТ-250

748-50-209СП Редуктор привода генератора ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-50-348 Маслоотражатель		1	1,01
2	748-50-345 Крышка		1	2,25
3	-	Болт 3М10×6g×25.58.019 ГОСТ 7796-70	20
4	700-54-67 Хомутик		1	0,016
5	700-29-276 Шпилька		1	0,076
6	748-50-167СП Щуп		1	0,160
7	748-50-168СП Труба		1	0,236
8	-	Штифт 6u8×25	3
9	748-50-196 Ввертыш		1	0,09
10	700-40-260-20 Прокладка		1	0,0017
11	748-50-555 Корпус редуктора ¹⁰		1	29,0
12	748-19-66 Штифт		4	0,1
13	748-50-500 Ввертыш		1	0,37
14	37104 Пробка		1	0,143
15	748-50-288 Прокладка		2	0,0004
16	748-50-466 Муфта		1	4,523
17	700-29-277 Шпилька		5	0,136
18	748-50-362 Шестерня ⁹		1	19,8
19	-	Шпилька М10×22.88.38ХС.029 ГОСТ 22038-76	10
20	748-50-347 Крышка		1	2,25
21	748-50-134 Прокладка		7	0,006
22	700-39-133 Кольцо пружинное		1	0,056
23	748-50-346 Маслоотражатель		1	1,01
24	748-12-62 Кольцо		2	0,003
25	-	Подшипник 130Л ГОСТ 8338-75	2
26	-	Подшипник 221 ГОСТ 8338-75	2
27	748-50-133 Стакан		1	1,56
28	748-50-127 Стакан		2	1,049
29	351-19A Гайка		16
30	-	Шплинт 3,2×32 ГОСТ 397-79	16
31	-	Шайба 14.02 ГОСТ 11371-78	30
32	-	Штифт 6u8×20	4
33	748-50-560 Корпус редуктора ¹⁰		1	31,6
34	01265 Сапун		1	0,155
35	748-50-361 Шестерня ⁹		1	26.5
36	748-50-314 Прокладка		1	0,035
37	700-28-372 Болт		10	0,175
38	748-50-132 Стакан		1	1,35
⁹ Заказывать комплект 748-50-186СП. ¹⁰ Заказывать комплект 748-50-214СП.

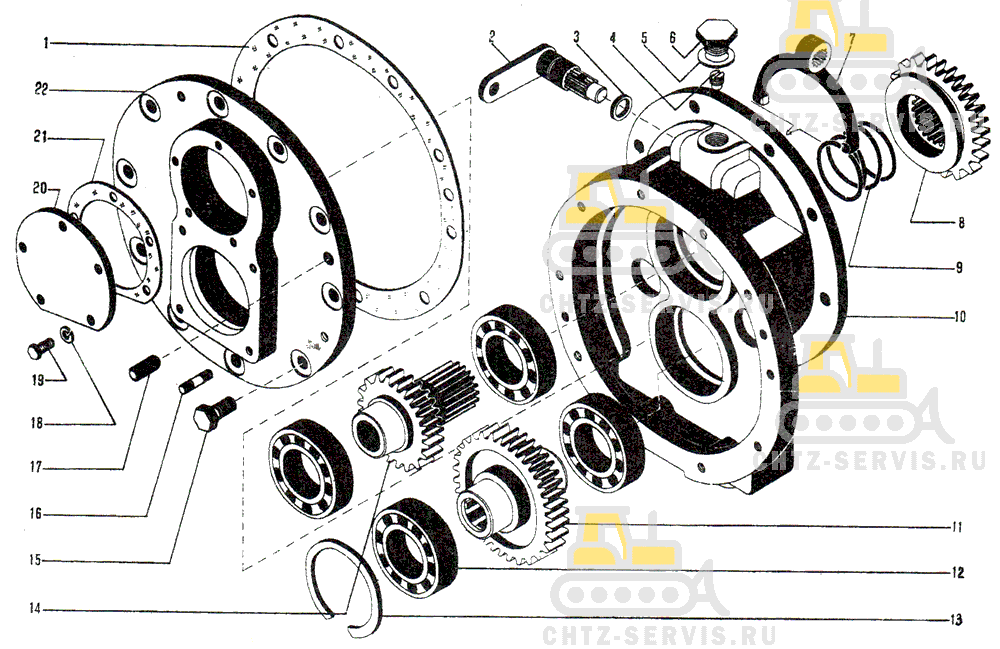

748-50-218СП Редуктор привода насоса ДЭТ-250

748-50-218СП Редуктор привода насоса ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-50-549 Прокладка		1	0,007
2	748-50-211СП Рычаг		1	0,124
3	-	Кольцо 014-018-25-2-2 ГОСТ 9833-73	1
4	700-50-164 Стопор		1	0,003
5	700-40-260-11 Прокладка		1	0,0007
6	700-37-317-01 Пробка		1	0,048
7	748-50-379 Вилка		1	0,170
8	748-50-554 Муфта		1	1,3477
9	700-38-2706 Пружина		1	0,024
10	748-50-552 Корпус ¹¹		1	15,0
11	748-50-574 Шестерня		1	2,339
12	-	Подшипник 210 ГОСТ 8338-75	4	0,470
13	26837 Кольцо замковое		1	0,034
14	748-50-547 Шестерня		1	1,7113
15	-	Болт 3М10×25.46.019 ГОСТ 7796 - 70	10	0,022
16	700-29-356 Шпилька		4	0,02
17	-	Штифт 10u8×25	2	0,0154
18	-	Шайба 8T 65Г 06 ГОСТ 6402-70	5	0,002
19	-	Болт 3М8×16.58.019 ГОСТ 7796-70	5	0,011
20	748-50-551 Крышка		1	0,530
21	748-50-548 Прокладка		1	0,002
22	748-50-553 Крышка ¹¹		1	5,5
¹¹ Заказывать комплект 748-50-217СП.
