Турбокомпрессор (рис. 21) - агрегат наддува дизеля - представляет собой одноступенчатый центробежный компрессор с приводом , от радиальной центростремительной турбины, работающей в потоке выхлопных газов дизеля. Установлен турбокомпрессор на фланце выхлопного коллектора. Подшипники ротора смазываются под давлением из общей системы смазки дизеля.

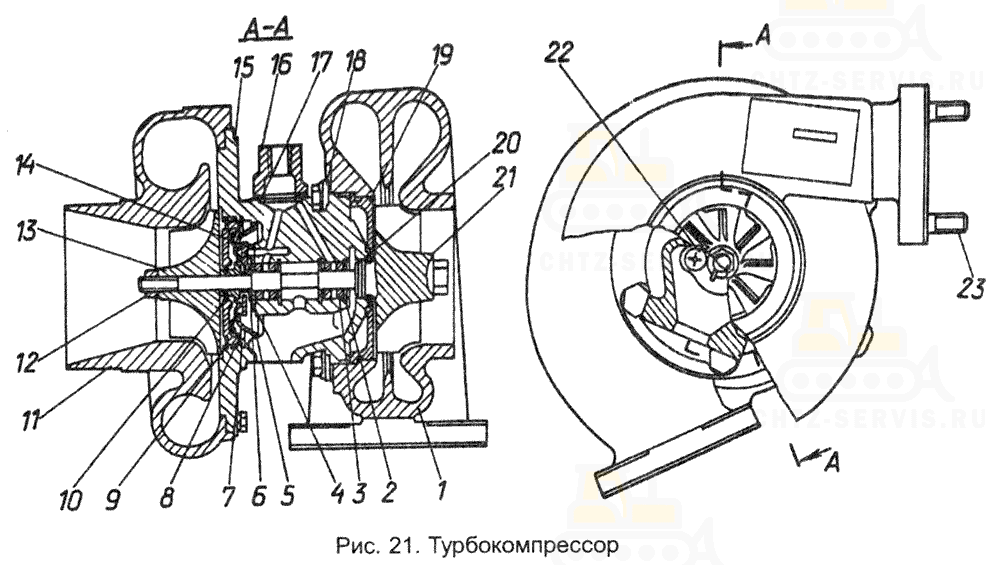

Рис. 21. Турбокомпрессор Д180
1 - корпус турбины;
2, 6, 7, 8, 9 - кольцо;
3 - подшипник;
4 - планка;
5 - щиток;
10, 20 - кольцо уплотнительное;
11 - корпус компрессора;
12 - гайка;
13 - колесо компрессора;
14 - подшипник упорный;
15 - фланец;
17 - прокладка;
18 - планка;
19 - экран;
21 - вал;
22 - винт;
23 - шпилька
2, 6, 7, 8, 9 - кольцо;
3 - подшипник;
4 - планка;
5 - щиток;
10, 20 - кольцо уплотнительное;
11 - корпус компрессора;
12 - гайка;
13 - колесо компрессора;
14 - подшипник упорный;
15 - фланец;
17 - прокладка;
18 - планка;
19 - экран;
21 - вал;
22 - винт;
23 - шпилька
При эксплуатации турбокомпрессор не требует регулирования.
