Установка радиаторов Б12 ЧТЗ

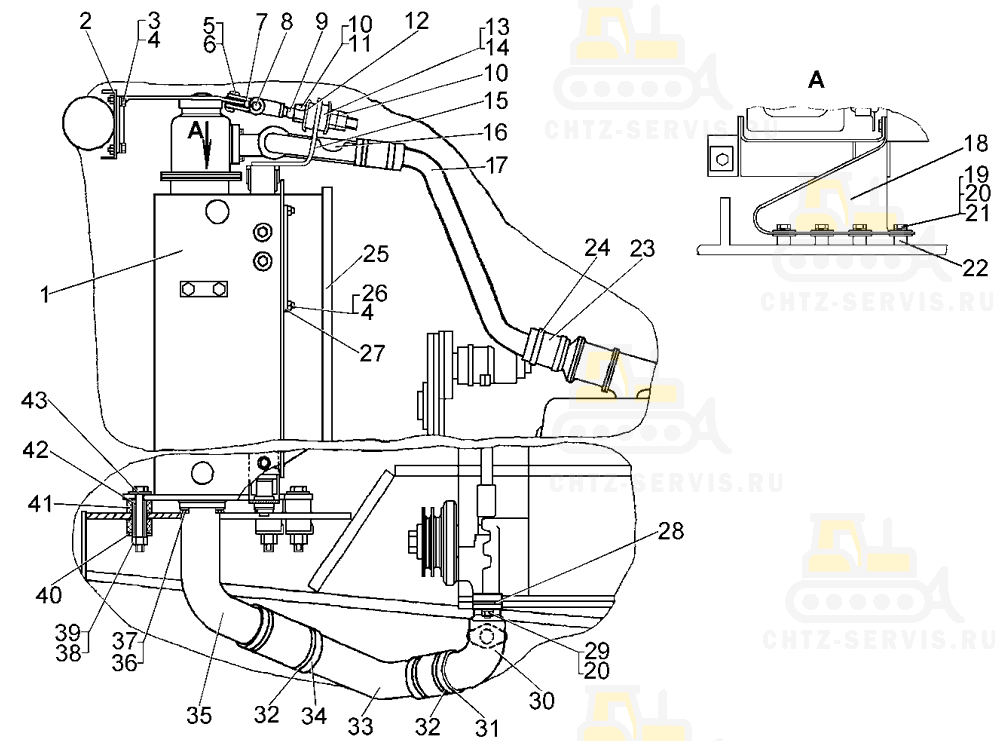

На картинке установка радиаторов б12 схематично из каталога запчастей ЧТЗ

Установка радиаторов на Б12
Поз.	Номенклатурный номер	Наименование детали	Кол-во
1	64-08-15СП Блок радиаторов		1
2	64-08-287СП Кронштейн		1
3	–	Болт М8-6g×25.88.35.019	4
4	–	Шайба 8Т 65Г 09	16
5	64-08-290 Палец		1
6	–	Шплинт 3,2×22.019	2
7	64-08-427 Проушина		1
8	64-08-290-01 Палец		1
9	64-08-291 Раскос		1
10	–	Гайка М18×1,5-7Н.6.019	3
11	–	Шайба 18 ОТ 65Г 09	1
12	24-08-154 Тарелка		2
13	24-08-157 Втулка		1
14	700-40-4428 Втулка		2
15	64-08-562 Труба		1
16	64-08-471 Патрубок		1
17	64-08-573 Труба		2
18	700-40-9481 Уплотнение		1
19	–	Болт М10-6g×20.58.019	4
20	–	Шайба 10 ОТ 65Г 09	6
21	3197 Шайба		8
22	700-51-2009 Бонка		4
23	700-40-3495 Рукав		6
24	–	Хомут червячный SGT 50-90/9 Норма	12
25	700-04-583СП Щиток		1
26	–	Гайка М8-7Н.6.019	8
27	64-08-54 Накладка		4
28	700-40-8714 Прокладка		1
29	3083 Гайка		2
30	64-08-477 Патрубок		1
31	700-40-3504 Рукав		1
32	–	Хомут червячный SGT 70-90/9 Норма	4
33	64-08-292СП Патрубок		1
34	700-40-3503 Рукав		1
35	64-08-446 Патрубок		1
36	–	Болт М8-6g×30.88.35.019	4
37	31386 Шайба		4
38	3013 Гайка		4
39	–	Шайба 16 ОТ 65Г 09	4
40	64-08-388 Накладка		4
41	700-40-9292 Амортизатор		8
42	64-08-389 Втулка		4
43	64-08-265СП Накладка		4
