Редуктор бортовой Б12 ЧТЗ

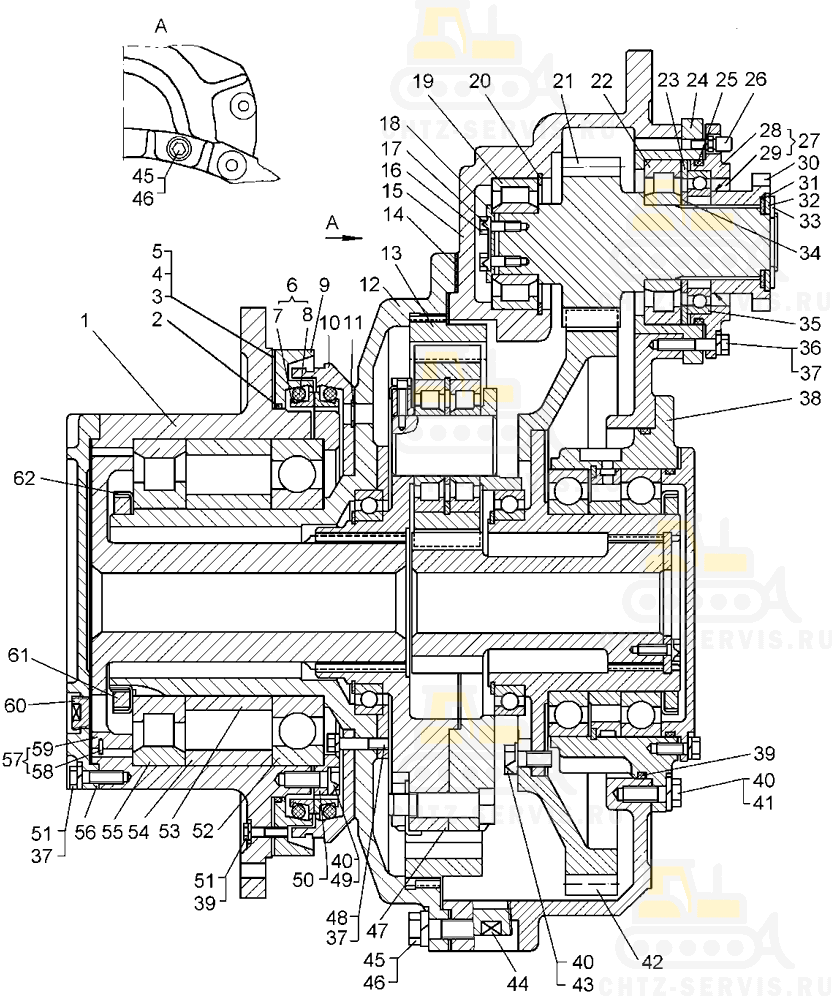

На картинке редуктор бортовой б12 схематично из каталога запчастей ЧТЗ

Редуктор бортовой на Б12
Поз.	Номенклатурный номер	Наименование детали	Кол-во
–	64-19-116-01СП Редуктор бортовой левый
	64-19-116-03СП Редуктор бортовой правый
1	64-19-110СП Ступица колеса		1
2	700-40-9426 Кольцо		1
3	64-19-62 Прокладка регулировочная		2
4	64-19-62-01 Прокладка регулировочная		2
5	64-19-62-02 Прокладка регулировочная		2
6	64-19-108СП Уплотнение торцевое		1
7	25.01-19-12 Кольцо		2
8	25.01-49-40 Кольцо упругое		2
8	700-40-9633 Кольцо уплотнительное		2
9	64-19-61 Лабиринт		1
10	64-19-60 Крышка		1
11	775-36-25 Кольцо		2
12	64-19-46 Корпус		1
13	64-19-45 Эпицикл		1
14	700-40-9454 Прокладка		1
15	64-19-125СП Корпус левый		1
15	64-19-66 Корпус левый		1
15	64-19-126СП Корпус правый		1
15	64-19-67 Корпус правый		1
16	–	Болт М8-6g×20.88.35.019	2
17	700-31-2499 Пластина стопорная		1
18	60-19-40 Фиксатор		1
19	–	Подшипник 70-32612К1М	1
20	700-39-492 Кольцо В130		1
21	64-19-40 Вал-шестерня		1
22	–	Подшипник 70-32315К1М	1
23	50-19-151 Кольцо		1
24	64-19-49 Корпус подшипника		1
25	–	Кольцо 140-150-58-2-2	1
26	720-15-125СП Сапун		1
27	64-19-111СП Крышка		1
28	64-19-50 Крышка		1
29	–	Манжета 2.2-100х125-2	1
30	64-19-43 Муфта технологическая		1
31	700-40-7108 Кольцо		1
32	50-19-153 Кольцо		1
33	700-30-2301 Гайка		1
34	50-19-155 Кольцо		1
35	–	Подшипник 118	1
36	–	Болт М12-6g×55.58.019	6
37	–	Шайба 12 ОТ 65Г 09	37
38	64-19-117СП Опора		1
39	714-15-56-02 Кольцо		1
40	–	Болт М16×1,5-6g×35.88.38ХС.019	43
41	–	Шайба 16 ОТ 65Г 09	13
42	64-19-64 Шестерня		1
43	700-31-2817 Пластина стопорная		9
44	19290 Пробка		2
45	700-28-2691 Болт		7
45	700-28-2691-01 Болт		7
46	–	Шайба 20 ОТ 65Г 09	7
47	64-19-105СП Водило		1
48	–	Болт М12-6g×50.58.019	9
49	700-31-2811 Шайба стопорная		1
50	64-19-51 Крышка		1
51	–	Болт М12-6g×40.58.019	22
52	–	Подшипник 2236	1
53	64-19-53 Втулка		1
54	64-19-52 Втулка		1
55	–	Подшипник 236	1
56	64-19-41 Крышка		1
57	64-19-112СП Муфта		1
58	–	Штифт 5u8×14	1
59	64-19-55 Муфта		1
60	15224 Пробка		1
61	700-30-2443 Гайка		1
62	700-31-2810 Шайба стопорная		1
