Установка гидросистемы Б12 ЧТЗ

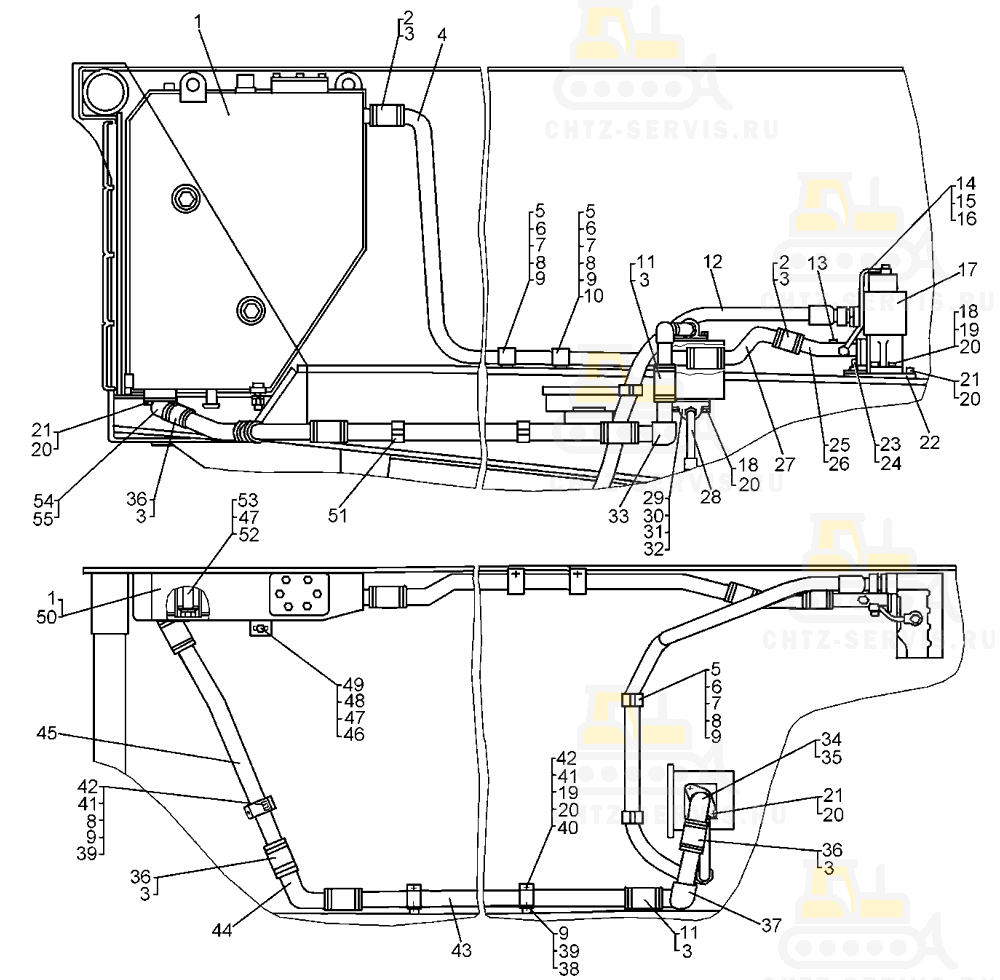

На картинке установка гидросистемы б12 схематично из каталога запчастей ЧТЗ

Установка гидросистемы на Б12
Поз.	Номенклатурный номер	Наименование детали	Кол-во
1	64-26-39СП Бак		1
2	700-40-5968 Рукав		3
3	18-26-320СП Хомут		6
3	–	Хомут червячный SGT50-70/9 Норма	12
4	64-26-193 Труба		1
5	50-26-206 Скоба		4
6	50-26-207 Планка		4
7	700-40-6827 Прокладка		4
8	–	Болт М10-6g×20.58.019	6
9	–	Шайба 10 ОТ 65Г 019	11
10	700-51-2130 Бонка		1
11	700-46-2235 Рукав		3
12	50-26-487-08СП Рукав		1
12	50-26-487-11СП Рукав		1
13	–	Датчик аварийного давления масла ММ128-3810.600	1
14	50-26-124СП Труба		1
15	40920 Кольцо		4
16	700-41-3631 Штуцер		1
17	–	Распределитель Р160-3/1-111У	1
18	28556 Болт		8
19	3011 Гайка		4
20	–	Шайба 12 ОТ 65Г 019	18
21	2816 Болт		6
22	18-26-436 Планка		1
23	–	Болт М8-6g×25.88.35.019	4
24	–	Шайба 8Т 65Г 09	4
25	50-26-168СП Труба		1
26	700-40-8295 Прокладка		1
27	64-26-150 Труба		1
28	64-26-286СП Труба		1
29	50-26-129 Муфта угловая		1
30	–	Кольцо 038-046-46-2-2	1
31	46764 Кольцо		1
32	700-41-3269 Штуцер		1
33	64-26-276СП Угольник		1
34	50-26-277 Патрубок		1
35	–	Кольцо 060-070-58-2-5	1
36	700-40-3552 Рукав		3
37	62-60-116СП Труба		1
38	–	Болт М10-6g×30.58.019	2
39	3197 Шайба		3
40	–	Болт М12-6g×25.58.019	2
41	700-41-3871 Хомут		3
42	700-40-7471 Прокладка		3
43	64-26-172 Труба		1
44	64-26-183 Патрубок		1
44	64-26-186 Патрубок		1
45	64-26-142 Труба		1
46	700-28-2623 Болт		1
47	–	Шайба 16 ОТ 65Г 09	3
48	31477-01 Шайба		2
49	3013 Гайка		1
50	700-40-9236 Прокладка		1
51	64-26-190 Кронштейн		2
51	50-26-279-01 Кронштейн		2
52	3178 Шайба		2
53	–	Болт М16-6g×140.88.35.019	2
54	64-26-161 Патрубок		1
55	700-40-7341 Прокладка		3
