Установка отопителя-вентилятора Б12 ЧТЗ

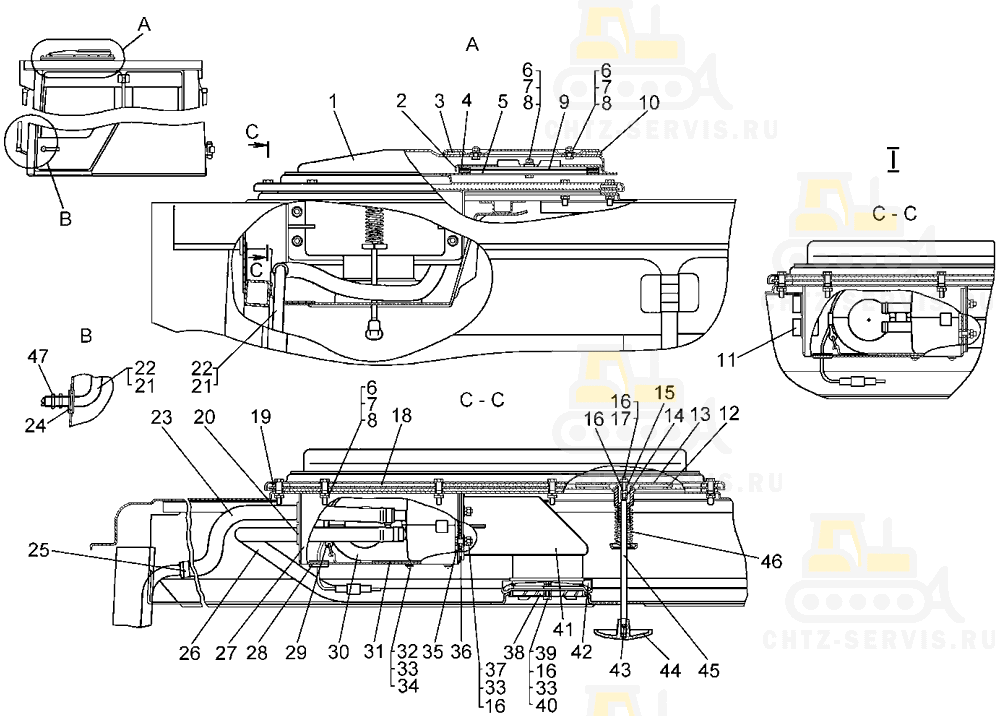

На картинке установка отопителя-вентилятора б12 схематично из каталога запчастей ЧТЗ

Установка отопителя-вентилятора на Б12
Поз.	Номенклатурный номер	Наименование детали	Кол-во
1	50-47-215СП Колпак		1
2	50-47-248 Рамка		1
3	700-40-9307 Прокладка		1
4	50-47-75 Рамка		2
5	700-40-7653 Уплотнение		1
6	–	Гайка М8-7Н.6.019	20
7	–	Шайба 8Т 65Г 09	20
8	31386-1 Шайба		20
9	50-47-76 Фильтр		1
10	50-47-247 Крышка		1
11	700-42-2215 Пробка		–; 2¹
12	700-40-9223 Прокладка		1
13	50-47-252 Крышка		1
14	50-47-246 Сухарь		1
15	50-47-250 Втулка		1
16	–	Гайка М6-7Н.6.019	8
17	–	Шплинт 1,6×20.019	1
18	700-40-8355 Уплотнение		4
19	700-40-8354 Уплотнение		4
20	700-40-9334 Кольцо		2
21	50-47-136 Трубка		1; –¹
22	50-47-137 Трубка		1; –¹
23	700-46-2123-11 Рукав		1; – ¹
24	41879 Кольцо		2; – ¹;
24	700-42-2215 Пробка		4; – ¹
25	–	Хомут червячный SGT 20-32/9 Норма	-; 2¹
26	700-46-2123-10 Рукав		1; –¹
27	50-47-218СП Короб		1
28	700-40-9032 Пробка		1
29	–	Ремень 2105-13110090	2
30	–	Отопитель XEROS 4000 282.110.250	1
31	700-40-9333 Прокладка		1
32	–	Шайба 5Т 65Г 09	3
33	31358-1 Шайба		8
34	–	Саморез 5×20 1052500200	3
35	700-40-9332 Прокладка		1
36	700-40-9335 Прокладка		1
37	–	Шайба 6Т 65Г 09	4
38	50-47-44 Воздухораспределитель		1
39	50-47-45 Зажим		1
40	–	Болт М6-6g×25.88.35.019	1
41	700-42-2791 Корпус		1
42	700-40-6523 Уплотнение		1
43	–	Шплинт 3,2×18.019	1
44	700-42-2848 Рукоятка		1
45	50-47-217СП Тяга		1
46	700-38-2862 Пружина		1
47	–	Хомут червячный SGT 10-32/9 Норма	1
¹ Для тропиков.
