Установка системы смазки Т10М Б10М ЧТЗ

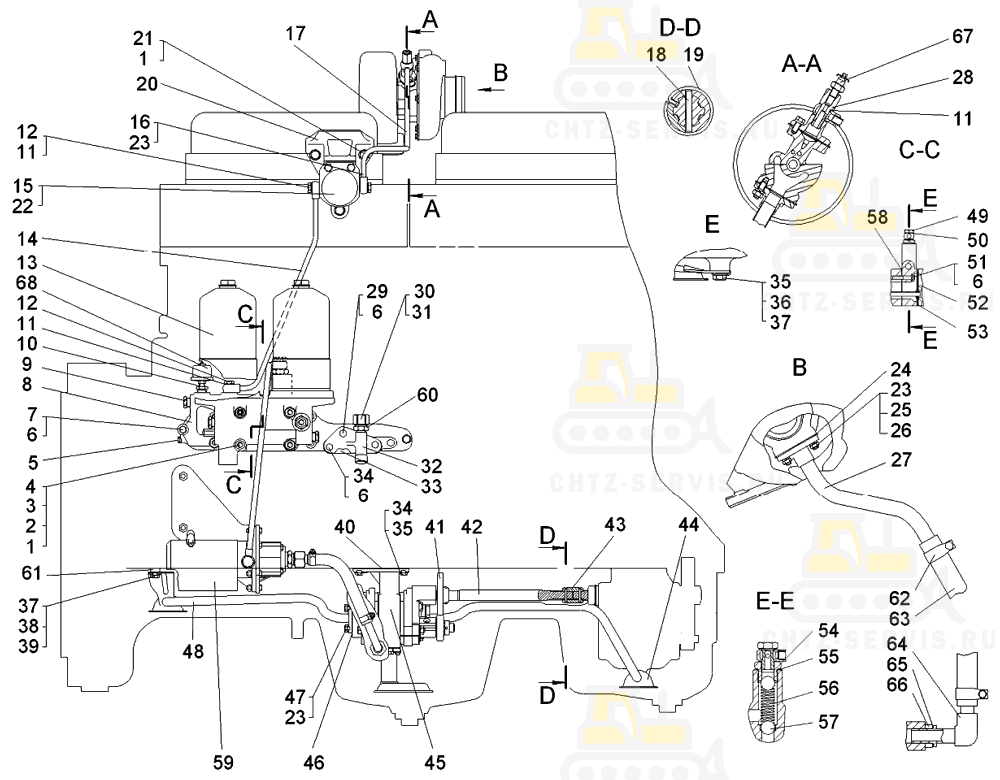

На картинке установка системы смазки т10м б10м схематично из каталога запчастей ЧТЗ

Установка системы смазки на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
1	–	Шайба 12 ОТ 65Г 09	7
2	3135-1 Шайба		4
3	700-29-2233 Шпилька		4
4	700-30-2414 Гайка		4
5	375	Пробка	1
6	–	Шайба 10 ОТ 65Г 09	11
7	–	Болт М10×55.58.019	5
8	51-09-196 Плита		1
9	379	Пробка	1
10	65-09-44 Штуцер		1
11	355-07 Кольцо		8
12	700-41-2716 Болт поворотного угольника		3
13	65-09-123СП Фильтр масляный		1
14	51-09-277СП Труба		1
15	–	Фильтр 2105-1012005-04	1
16	–	Болт М8-8g×35.58.019	2
17	51-09-278СП Труба		1
18	700-32-2125 Штифт		2
19	700-58-2368 Кольцо		2
20	51-09-124 Кронштейн		1
21	–	Болт М12-6g×35.058.019	3
22	65-09-130СП Проставка		1
23	–	Шайба 8Т 65Г 09	6
24	700-40-5650 Прокладка		1
25	–	Гайка М8×1-6Н.8.45.019	2
26	–	Шпилька 2М8×18.66.016	2
27	65-09-115СП Труба		1
28	700-41-3364 Переходник		1
29	700-28-2381 Болт		2
30	700-41-3565 Гайка накидная		1
31	700-41-3571 Заглушка сферическая
32	51-09-291 Патрубок		1
33	700-40-7914 Прокладка		1
34	–	Болт М10×30.58.019	5
35	3137 Шайба		5
36	–	Болт М10×25.58.019	1
37	31308 Шайба		1
38	3198 Шайба		1
39	–	Болт М10×35.58.019	2
40	700-40-7194 Прокладка		1
41	51-09-198 Колесо зубчатое		1
42	51-09-105 Валик		1
43	51-09-50 Муфта соединительная		1
44	51-09-149СП Маслоприемник		1
45	51-09-217СП Насос масляный		1
46	40751 Прокладка		2
47	–	Болт М8×20.58.019	4
48	51-09-162СП Маслоприемник		1
49	411143 Штуцер		1
50	40911 Кольцо		2
51	–	Болт М10×45.58.019	2
52	65-09-128-01СП Проставка		1
53	700-40-7805 Прокладка		1
54	51-09-108 Седло клапана		1
55	261164 Кольцо		1
56	38319 Пружина		1
57	–	Шарик Б 19-200	2
58	700-40-6944 Прокладка		1
59	65-09-150-01СП	Установка маслозакачивающего насоса МЗН-5	1
60	700-41-3931 Переходник		1
61	0474 Втулка		1
62	700-41-2228СП Хомут		2
62	–	Хомут червячный 20-32/9 (Германия)	2
63	700-46-2329 Рукав		1
64	51-09-216СП Труба		1
65	40910 Кольцо		1
66	3069 Гайка		1
67	–	Датчик аварийного давления ММ 111В	1
68	–	Датчик указателя давления масла 3902.3829	1
¹ Для тропиков.
