Тормоза коробки передач Т10М Б10М ЧТЗ

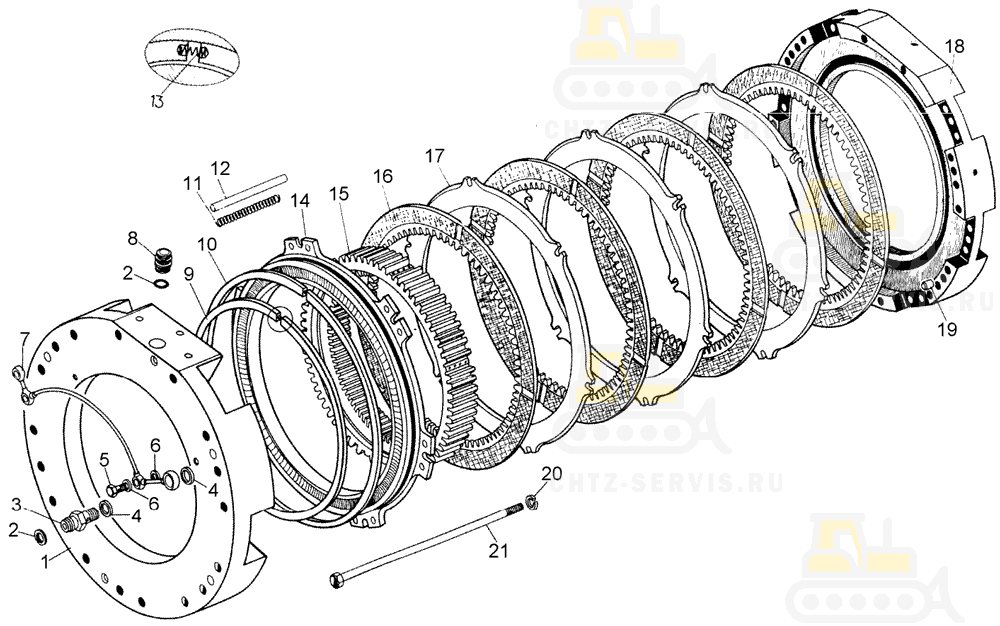

На картинке тормоза коробки передач т10м б10м схематично из каталога запчастей ЧТЗ

Тормоза коробки передач на Т10М
#	Номенклатурный номер	Наименование детали	Применяется в тормозе (передачи):					Кол-во в сборке
#	Номенклатурный номер	Наименование детали	Вперёд	Назад	1-я	2-я	3-я	Кол-во в сборке
1	64-12-99 Корпус тормоза ¹		+					1
1	64-12-99-01 Корпус тормоза ²		+					1
1	64-12-101 Корпус тормоза ³			+				1
1	64-12-101-01 Корпус тормоза ⁴			+				1
1	64-12-6 Корпус тормоза ⁵							1
1	64-12-6-01 Корпус тормоза ⁶							1
1	64-12-7 Корпус тормоза ⁷						+	1
1	64-12-7-01 Корпус тормоза ⁸						+	1
1	64-12-8 Корпус тормоза ⁹				+			1
1	54-12-8-01 Корпус тормоза ¹⁰				+			1
2	-	Кольцо 020-025-30-2-5						11
3	64-12-38 Втулка		+					1
4	-	Кольцо 18x24	+					2
5	67143 Штуцер							5
6	-	Кольцо 10x16						10
7	64-12-113СП Труба		+					1
8	62-12-555 Втулка		+	+	+	+	+	5
9	64-12-54 Кольцо		+	+	+	+	+	5
9	700-42-3084 Кольцо ²		+	+	+	+	+	5
10	64-12-53 Кольцо		+	+	+	+	+	5
10	700-42-3084-01 Кольцо		+	+	+	+	+	5
11	700-38-2685 Пружина		+	+				12
11	700-38-2684 Пружина				+	+	+	36
12	62-12-61 Направляющая дисков		+	+				6
12	62-12-59 Направляющая дисков					+	+	12
12	62-12-60 Направляющая дисков				+			6
13	700-38-2789 Пружина ¹¹		+	+	+	+	+	10
14	64-12-22 Поршень		+		+	+	+	5
14	64-12-22-01 Поршень ²		+		+	+	+	5
15	64-12-109СП Колесо зубчатое							1
15	64-12-25 Колесо зубчатое			+				1
15	64-12-26 Колесо зубчатое					+		1
15	64-12-27 Колесо зубчатое						+	1
15	64-12-28 Колесо зубчатое				+			1
16	64-12-115СП Диск		+	+	+	+	+	16
17	62-12-58 Диск		+	+	+	+	+	11
18	64-12-123СП Корпус		+					1
19	700-32-2202 Штифт		+	+	+	+	+	12
20	-	Шайба 12 ОТ 65Г 09	+	+	+	+	+	56
21	64-12-121СП Стяжка		+					14
21	62-12-38 Стяжка		+					14
¹ Заказывать комплект 64-12-134СП.Корпус тормоза переднего хода. ² Заказывать комплект 64-12-137СП. Корпус тормоза переднего хода. ³ Заказывать комплект 64-12-144СП. Корпус тормоза заднего хода. ⁴ Заказывать комплект 64-12-145СП. Корпус тормоза заднего хода. ⁵ Заказывать комплект 64-12-140СП. Корпус тормоза II передачи. ⁶ Заказывать комплект 64-12-141СП. Корпус тормоза II передачи. ⁷ Заказывать комплект 64-12-142СП. Корпус тормоза III передачи. ⁸ Заказывать комплект 64-12-143СП. Корпус тормоза III передачи. ⁹ Заказывать комплект 64-12-138СП.Корпус тормоза I передачи. ¹⁰ Заказывать комплект 64-12-139СП. Корпус тормоза I передачи. ¹¹ Применять при использовании колец 64-12-53 и 64-12-54.
