Механизм переключения передач Т10М Б10М ЧТЗ

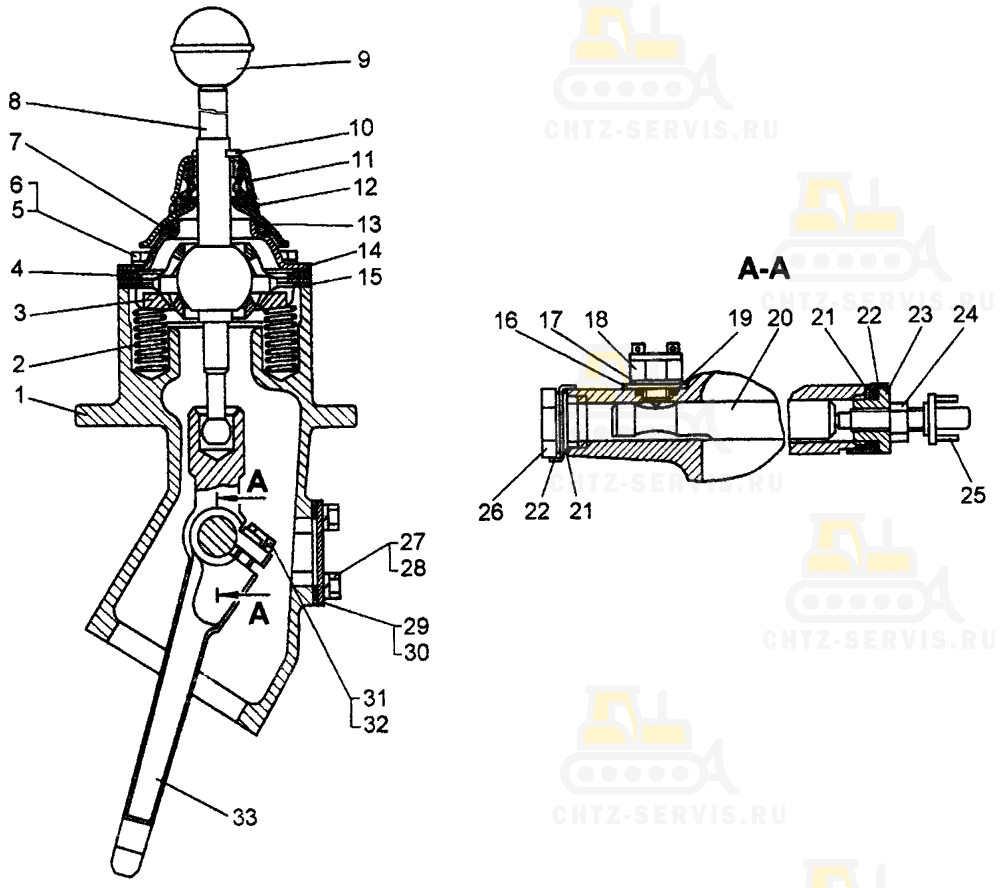

На картинке механизм переключения передач т10м б10м схематично из каталога запчастей ЧТЗ

Механизм переключения передач на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	18-12-177СП Механизм переключения		1
-	18-12-178СП Механизм переключения ¹		1
1	18-12-330 Проставка ¹		1
1	18-12-391 Проставка		1
2	38325 Пружина		2
3	13360 Кольцо		1
4	13317 Фланец шаровой внутренний		2
5	-	Болт M10-6g×30.58.019	4
6	-	Шайба 10 ОТ 65Г 09	4
7	40820 Кольцо		1
7	-	Кольцо КО 50×70-2	1
8	18-12-161СП Рычаг правый ¹		1
8	18-12-162СП Рычаг левый		1
9	13310СП Рукоятка		1
10	-	Шплинт 4×32.019	1
11	13591 Крышка		1
12	46612 Колпачок		1
13	13319 Крышка		1
14	13318 Фланец шаровой наружный		1
15	40819 Прокладка		3
15	40819-1 Прокладка		3
16	18-12-411 Пластина стопорная ¹		1
17	21-12-50 Прокладка ¹		7
18	-	Выключатель ¹ ВК 418 3716 000	1
19	-	Кольцо 014-018-25-2-5 ¹	1
20	18-12-412 Валик (правый) ¹		1
20	18-12-413 Валик (левый)		1
21	40588 Прокладка		4
22	31368 Шайба		2
23	700-37-2319 Пробка ¹		1
24	700-30-604 Гайка ¹		1
25	-	Выключатель ВК 412 ¹	1
26	700-37-2154 Пробка		1 ¹; 2
27	-	Болт M8-6g×16.88.35.019	4
28	-	Шайба 8Т 65Г 09	4
29	18-12-246 Крышка		1
30	700-40-3072-1 Прокладка		1
31	-	Болт М12×1,25-6g×35.109.019	2
32	700-31-2337 Пластина стопорная		1
33	18-12-410 Рычаг		1
¹ Для механизма переключения диапазонов и направления движения..
