Корпус коробки передач с крышками и механизмами переключения Т10М Б10М ЧТЗ

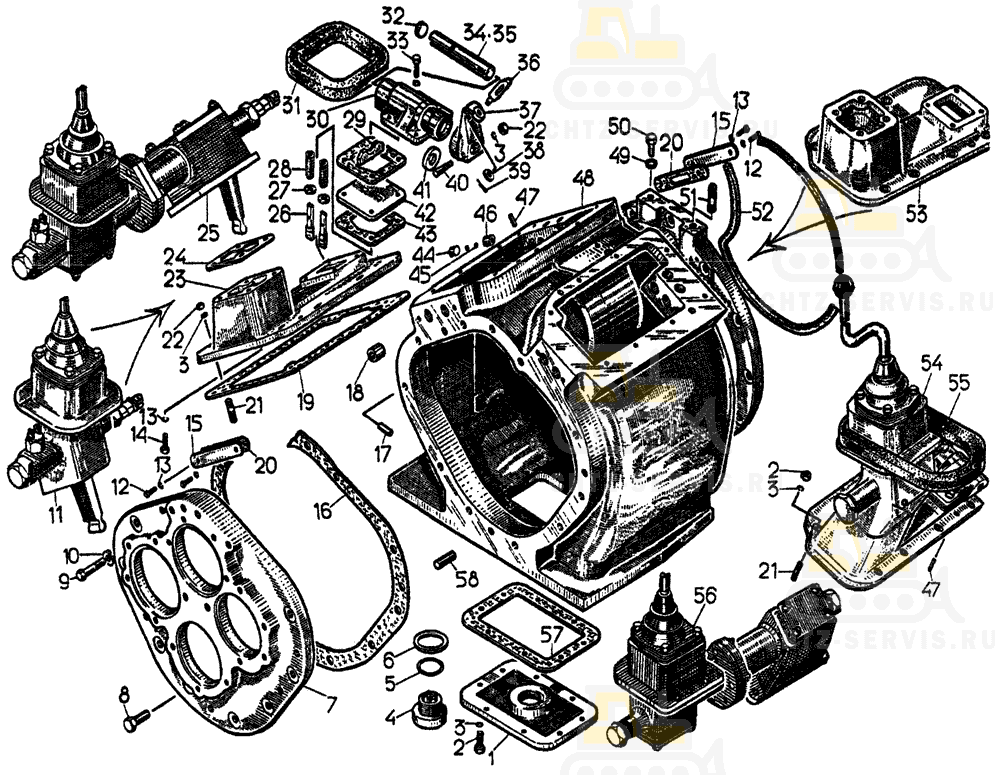

На картинке корпус коробки передач с крышками и механизмами переключения т10м б10м схематично из каталога запчастей ЧТЗ

Корпус коробки передач Т10М с крышками и механизмами переключения
#	Номенклатурный номер	Наименование детали	Кол-во
1	24-12-8 Крышка		1
2	-	Болт M10-6gx25.58.019	8
3	-	Шайба 10 ОТ 65Г 09	34
4	01483СП Пробка		1
5	46588 Кольцо		1
6	40927СП Кольцо		1
7	18-12-182 Крышка		1
8	700-28-2623 Болт		8
9	-	Болт М16х75.58.019	1; 5 ¹
10	-	Шайба 16 ОТ 65Г 09	9
11	18-12-178СП Механизм переключения диапазонов и направления движения		1
12	-	Болт M12-6gx30.58.019	8
13	-	Шайба 12 ОТ 65Г 09	31
14	28558 Болт		8
15	18-12-325 Крышка		4
16	700-40-2227 Прокладка		1
16	700-40-2227-1 Прокладка		1
17	700-32-2197 Штифт		2
18	20-12-87 Втулка ¹		1
19	700-40-7392 Прокладка		2
19	700-40-7392-1 Прокладка		2
20	700-40-5089-1 Прокладка		18
21	700-29-2146 Шпилька		16
22	700-30-2099 Гайка
23	18-12-329 Крышка		1
24	700-40-5091 Прокладка		2
24	700-40-5091-1 Прокладка		2
25	20-12-132СП Механизм переключения диапазонов и направления движения болотоходных тракторов		1
26	50-12-781 Фиксатор		4
27	13339 Кольцо		4
28	38327 Пружина		4
29	50-12-780 Планка		2
29	50-12-780-01 Планка		2
30	15-12-157-01 Корпус		1
30	50-12-316СП Корпус ²		1
31	700-40-7221 Уплотнение		1
32	13358-01 Заглушка		2
33	-	Болт M10-6gx30.58.019	8
34	50-12-778 Валик		1
34	50-12-778-01 Валик		1
35	50-12-779 Валик		1
35	50-12-779-01 Валик		1
36	13356 Наконечник		2
37	50-12-777-01 Рычаг левый		1
37	50-12-777 Рычаг правый		1
38	31308-1 Шайба		2
39	-	Шплинт 2x25.019	2
40	50-12-523 Стопор		2
41	-	Манжета 2.2-22x40-1	1
42	15-12-164 Плита		2
43	700-40-2173 Прокладка		10
43	700-40-2173-1 Прокладка		10
44	0280-1 Заглушка		2
45	-	Шарик Б 9,5-200	2
46	18-12-121 Втулка		2
46	50-12-240СП Втулка ³		2
47	700-32-2201 Штифт		10
48	24-12-7 Корпус		1
48	18-12-156СП Корпус ⁴		1
49	40911 Кольцо ¹		2
50	-	Болт М16х30.58.019 ¹	2
51	700-29-2296 Шпилька		2
52	700-40-4786 Кольцо		1
53	18-12-328 Крышка		1
54	18-12-177СП Механизм переключения передач		1
55	700-40-7226 Уплотнение		1
56	20-12-131СП Механизм переключения передач болотоходных тракторов		1
57	700-40-3780-1 Прокладка		1
58	700-32-2012 Штифт		3
¹ Для коробки передач болотоходных тракторов. ² Заказывать в сборе с поз.41. ³ Заказывать в сборе с поз.45. ⁴ Заказывать в сборе с поз. 7, 16, 58.
