Блок передач и блок клапанов Т10М Б10М ЧТЗ

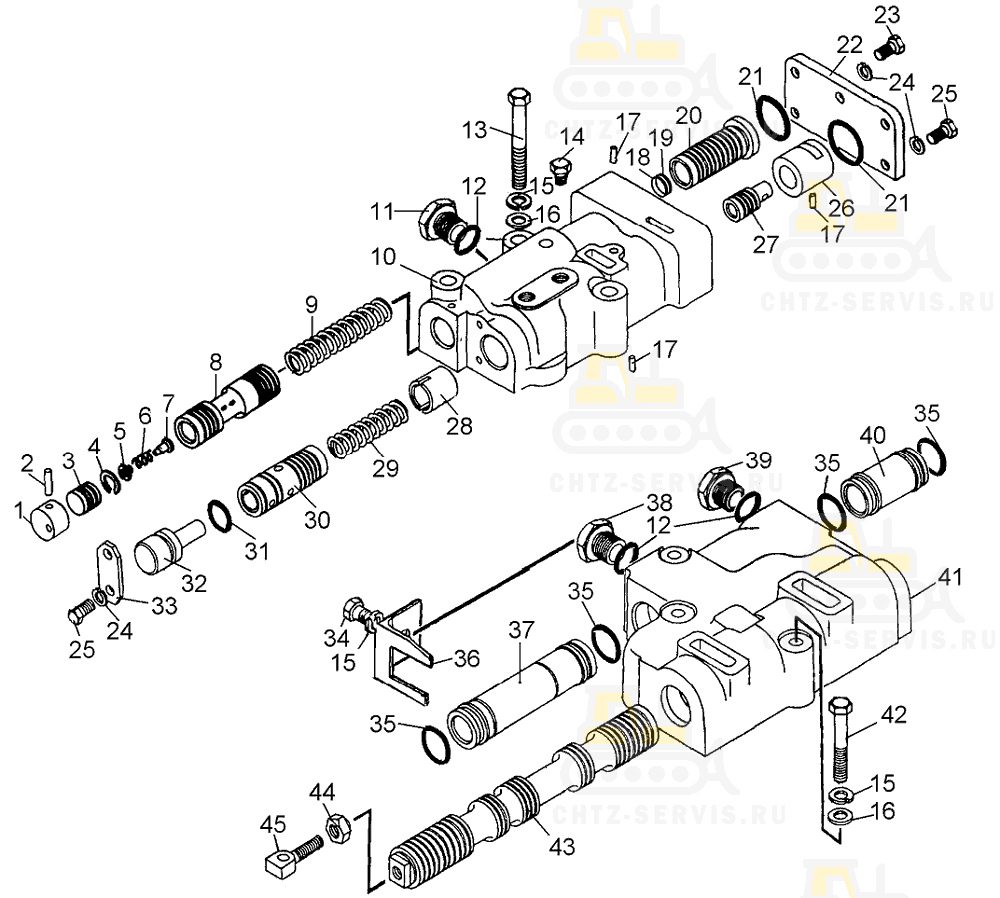

На картинке блок передач и блок клапанов т10м б10м схематично из каталога запчастей ЧТЗ

Блоки передач и клапанов на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
-	64-12-200СП Блок передач ¹		1
-	64-12-203СП Блок клапанов ¹		1
1	64-12-358 Заглушка		1
2	-	Штифт 5h8×50	1
3	62-12-516 Сердечник		1
4	700-58-2608 Кольцо B17		1
5	62-12-517 Проставка		1
6	700-38-2676 Пружина		1
7	62-12-518 Плунжер		1
8	64-12-359 Клапан		1
9	700-38-2976 Пружина		1
10	64-12-409 Корпус (блока клапанов) ²		1
11	700-37-2289-01 Пробка		2
12	-	Кольцо 018-022-25-2-5	4
13	-	Болт М10-6g×80.58.019	1
14	375	Пробка	2
14	375-01 Пробка		2
15	-	Шайба 10 ОТ 65Г 09	113
16	31308 Шайба		39
17	-	Штифт 3h8×16	3
18	64-12-368 Проставка		3
19	64-12-368-01 Проставка		3
20	64-12-360 Плунжер		1
21	-	Кольцо 035-043-46-2-5	2
22	64-12-367 Крышка		1
23	-	Болт М8-6g×20.88.35.019	5
24	-	Шайба 8Т 65Г 09	7
25	28473 Болт		2
26	64-12-365 Втулка ²		1
27	64-12-364 Клапан		1
28	64-12-363 Втулка		1
29	700-38-2801 Пружина		1
30	64-12-362 Золотник		1
31	-	Кольцо 020-025-30-2-5	1
32	64-12-361 Заглушка		1
33	64-12-366 Планка		1
34	-	Болт М10-6g×20.58.019	20
35	-	Кольцо 027-032-30-2-2	6
36	64-12-383 Кронштейн		1
37	64-12-314 Втулка		1
38	700-37-2285 Пробка		1
39	700-37-2130 Пробка		1
40	64-12-67 Втулка		1
41	64-12-302 Корпус (блока передач)		1
42	-	Болт М10×70.58.019	9
43	64-12-351 Золотник		1
44	62-12-512 Стопор		1
45	64-12-353 Тяга		1
¹ Заказывать в сборе. ² Входит в 64-12-206СП.
