Электрооборудование трактора с механической трансмиссией Т10М Б10М ЧТЗ

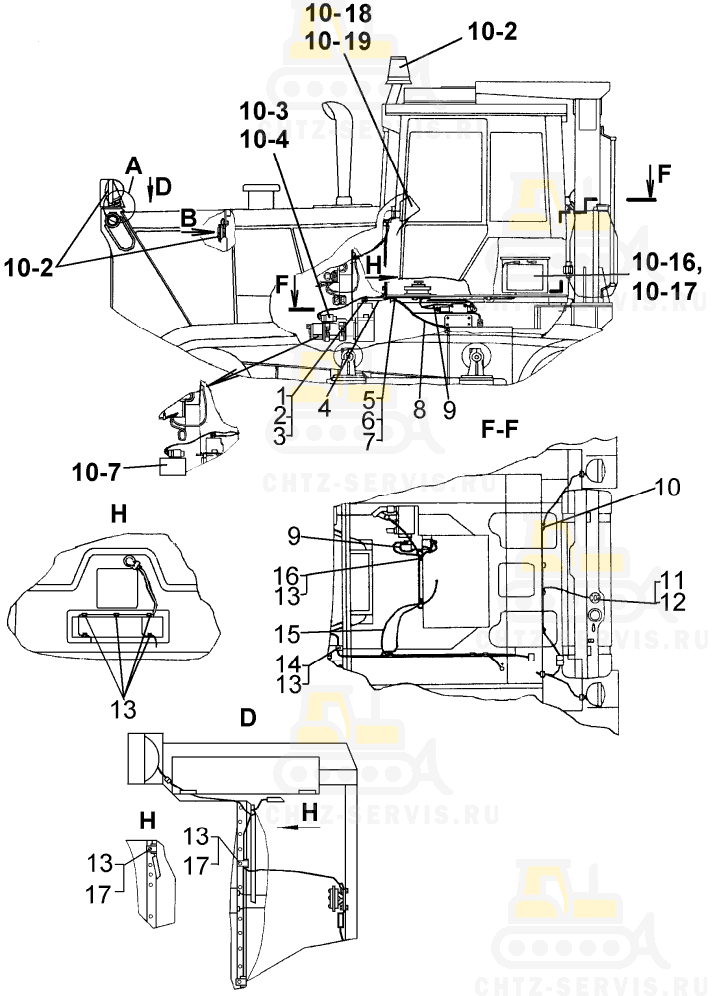

На картинке электрооборудование трактора с механической трансмиссией т10м б10м схематично из каталога запчастей ЧТЗ

Электрооборудование для трактора Т10М с механической трансмиссией
#	Номенклатурный номер	Наименование детали	Кол-во
10-15	64-10-35СП ¹	Электрооборудование трактора с механической трансмиссией	1
10-15	50-10-31-08СП ²	Электрооборудование трактора с механической трансмиссией	1
10-2	64-10-28-03СП	Электрооборудование трактора с гидромеханической трансмиссией
10-2	64-10-37СП ¹	Электрооборудование трактора с гидромеханической трансмиссией
10-3, 10-4	64-10-614СП	Электрооборудование на дизеле с электростартерной системой пуска
10-3, 10-4	64-10-613СП	Электрооборудование на дизеле с электростартерной системой пуска
10-7	64-10-158-01СП	Электрооборудование на дизеле с пусковым двигателем
10-7	50-10-640СП	Электрооборудование на дизеле с пусковым двигателем
10-16	64-10-482СП	Установка аккумуляторных батарей для трактора с механической трансмиссией и электростартерной системой пуска
10-17	64-10-481СП	Установка аккумуляторных батарей для трактора с механической трансмиссией и пусковым двигателем
10-18	64-10-642-01СП ¹	Электрооборудование кабины для трактора с механической трансмиссией
10-18	64-10-642-09СП ²	Электрооборудование кабины для трактора с механической трансмиссией
10-15	64-10-35СП ¹	Электрооборудование трактора с механической трансмиссией	1
10-15	50-10-31-08СП ²	Электрооборудование трактора с механической трансмиссией	1
1	-	Болт М10-6g×25.58.019	1
2	-	Шайба 10 ОТ 65Г 09	1
3	31308-1 Шайба		1
4	50-10-280СП Провод 51 ¹		1
4	50-10-306СП Провод 351 ²		1
5	-	Болт М12-6g×25.58.019	1
6	-	Шайба 12ОТ 65Г 09	1
7	3135-1 Шайба		1
8	50-10-572СП Жгут 13		1
9	50-10-288СП Провод 27		3
10	700-40-2973 Прокладка		2
11	-	Датчик уровня топлива ДТ 7.2-680 РИВП.45 3845.003 ³	1
12	-	Кольцо 032-036-25-2-2	1
13	700-40-2654 Прокладка		10
14	700-41-2943 Хомутик		2
15	50-10-834-03СП Провод 210Б		1
16	41627 Хомутик		2
17	08414 Скоба		4
¹ Для трактора с электростартерной системой пуска. ² Для трактора с пусковым двигателем. ³ Заказывать комплект измерителя уровня топлива ИТ7.1-02 РИВП.45.3845.005ПС.
