Механизм управления муфтой сцепления Т-130 Б-130 ЧТЗ

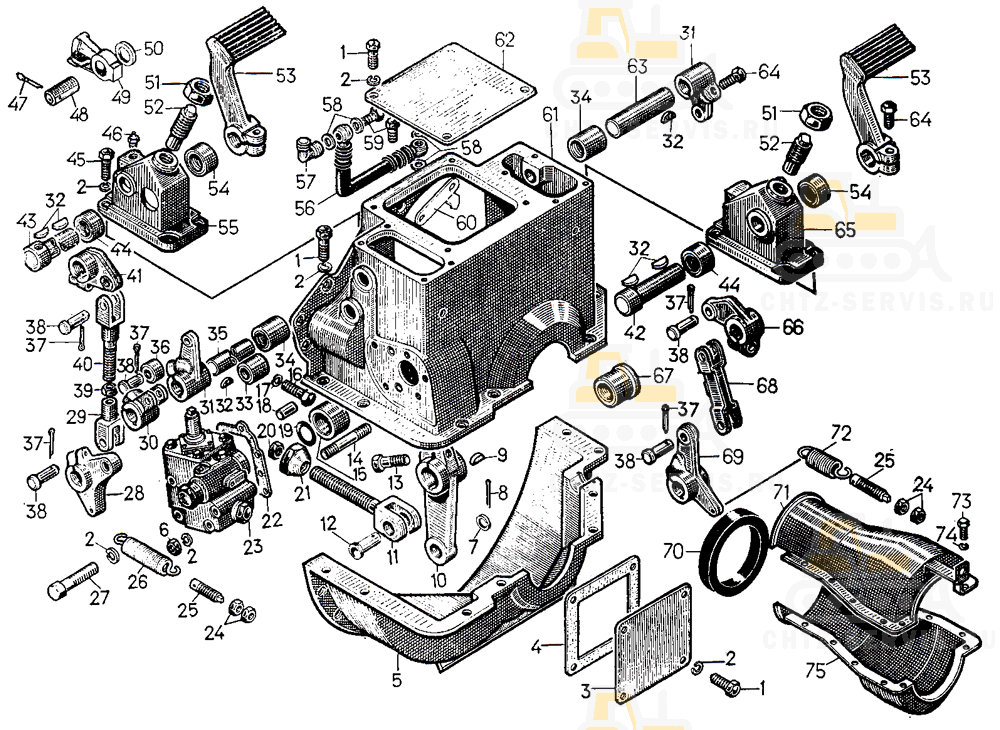

На картинке механизм управления муфтой сцепления т-130 б-130 схематично из каталога запчастей ЧТЗ

Механизм управления муфтой сцепления 24-15-3СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	24-15-124СП Кожух		1
—	50-15-102СП Колонка		1
—	50-15-104СП Колонка		1
—	50-15-105СП Колонка		1
1	—	Болт M10×22.58.019	7
2	—	Шайба 10ОТ 65Г 09	16
3	15234 Крышка		1
4	46173 Прокладка		1
5	21-15-119 Кожух ²		1
6	—	Гайка M10.6.019	4
7	3193-1 Шайба		1
8	—	Шплинт 3,2×40	1
9	700-34-2029 Шпонка		1
10	24-15-90 Рычаг		1
11	50-15-30 Тяга		1
12	700-47-2091 Ось		1
13	—	Болт Ml10×35.58.019	16
14	2994 Шпилька		4
15	24-15-88 Втулка		1
16	—	Болт М12×35.58.019	6
17	—	Шайба 12ОТ 65Г 09	16
18	32333 Штифт		Z
19	—	Кольцо H1-35×28-2	1
20	50-15-34 Стопор		1
21	17377 Гайка		1
22	700-40-3278 Прокладка		1
23	24-15-118СП Сервомеханизм		1
24	—	Гайка М8×1.6.019	4
25	06412 Винт		2
26	700-38-2073 Пружина		1
27	—	Болт 10.6g×110.58.019	16
28	24-15-64-1 Рычаг		1
29	24-15-109 Вилка		1
30	21-15-129 Рычаг		1
31	24-15-63-1 Рычаг		2
32	34128 Шпонка		9
33	17317 Палец		5
33	50-15-24 Втулка		1
34	50-15-20 Втулка		2
35	24-15-36 Ось		1
36	24-15-11 Ролик		1
37	—	Шплинт 3,2×22	5
39	3010 Гайка		1
40	24-15-126СП Тяга		1
41	24-15-65-1 Рычаг		1
42	50-15-2 Ось		1
43	50-15-28 Ось		1
44	50-15-22 Втулка		1
45	—	Болт М10×30.58.019	1
46	—	Масленка 1.3.Ц6	1
47	—	Шплинт 4×32	2
48	50-15-30 Палец		1
49	50-15-29 Фиксатор		1
50	31109 Шайба		о
51	700-30-2238 Гайка		1
52	24-15-111 Упор		2
53	24-15-23 Педаль		2
54	50-15-23 Втулка		1
55	50-15-32 Колонка		1
56	24-15-121СП Рукав		1
57	700-41-3010 Колено		1
58	40912 Кольцо		1
59	700-41-3069 Штуцер		1
60	24-15-51 Стрелка		1
61	24-15-102 Кожух ²		1
62	24-15-45 Крышка		1
63	50-15-19 Ось		1
64	—	Болт М10×25.58.019	10
65	24-15-103 Колонка		1
66	24-15-104-1 Рычаг		1
67	50-15-27 Стакан		1
68	24-15-106 Тяга		1
69	24-15-105-1 Рычаг		1
70	40795 Кольцо ¹		1
71	28-15-133СП Кожух ¹		1
72	700-38-2279 Пружина		1
73	—	Болт М6×20.58.019	6
74	—	Шайба 6Т 65Г 09	29
75	28-15-69 Кожух ¹		1
¹ Для болотоходных тракторов. Заказывать детали 28-15-133СП и 28-15-134СП. ² Заказывать детали 21-15-119 и 24-15-102.
