Редуктор.11.01.000 ПК46 ЧТЗ

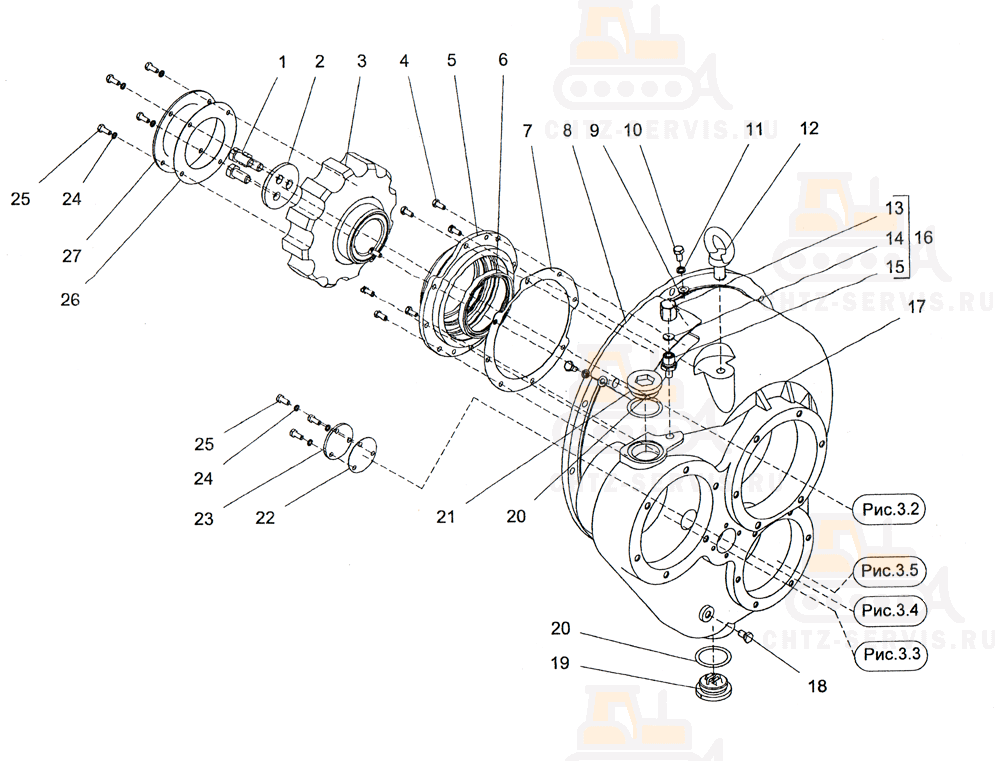

На картинке редуктор.11.01.000 пк46 схематично из каталога запчастей ЧТЗ

ПК46.11.01.000 Редуктор ПК46
Поз.	Номенклатурный номер	Наименование детали	Кол.	Масса
1	КБ11.11.01.032 Болт		3	0,092
2	КБ11.11.01.021 Шайба		1	0,397
3	ПК46.11.01.050 Полумуфта внутренняя		1	15,605
4	КБ11.11.01.022 Болт специальный		8	0,013
5	ПК46.11.01.032 Крышка		1	6,253
6		Манжета 2.1-110x135-3 ГОСТ 8752-79 / ОСТ 38.05146-78	1	0,045
7	КБ11.11.01.019 Прокладка		1	0,016
8	КБ11.11.01.012 Крышка		2	0,385
9		Шайба С.10.02.019 ГОСТ 11371-78	4	0,003
10		Болт M10-6g×20.58.019 (S16) ГОСТ 7798-70	4	0,025
11		Шайба 10.65Г.019 ГОСТ 6402-70	10	0,002
12	027.11.15.001 Рым-болт		1	0,452
13	КФ20К.04.00.271 Гайка		1	0,084
14	КФ20К.04.00.272 Прокладка		1	0,001
15	КФ20К.04.00.273 Штуцер		1	0,101
16	КФ20К.04.00.270 Сапун		1	0,186
17	ПК46.11.01.081 Корпус		1	93,078
18	027.44.12.007 Пробка		1	0,024
19	КФ20К.04.00.250 Пробка		1	0,461
20		Кольцо медноасбестовое 40927	2	П D9R
21	КФ20К.04.00.225 Пробка		1	0,353
22	ПК46.11.01.098 Прокладка		1	0,004
23	ПК46.11.01.097 Крышка		1	0,153
24		Шайба 8.65Г.019 ГОСТ 6402-70	11	0,001
25		Болт M8-6g×20.58.019 (S13) ГОСТ 7798-70	11	0,014
26	КБ11.11.01.027 Прокладка		1	0,014
27	КБ11.11.01.020 Крышка		1	0,826
28	ПК46.11.01.043 Кольцо		1	0.484

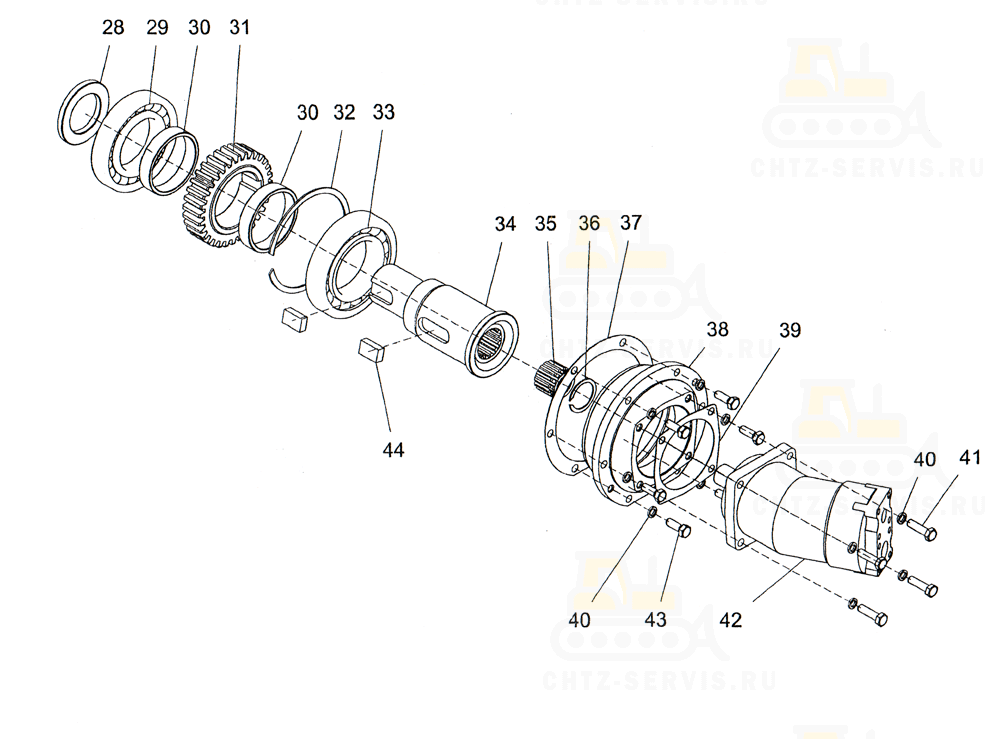

Рис. 3.2. Редуктор ПК46.11.01.000

29		Подшипник 219 ГОСТ 8338-75	1	2,817
30	ПК46.11.01.042 Втулка		2	0,439
31	ПК46.11.01.034 Шестерня		1	3,778
32		Кольцо С180 ГОСТ 13941-86	1	0,015
33		Подшипник 220 ГОСТ 8338-75	1	3,527
34	ПК46.11.01.049 Вал ведущий		1	11,021
35	ПК46.11.01.088 Полумуфта		1	0,38
36		Кольцо С50 ГОСТ 13940-86	1	0,015
37	ПК46.11.01.086 Прокладка		1	0,017
38	ПК46.11.01.044 Фланец		1	7,97
39	ПК46.11.01.089 Прокладка		2	0,008
40		Шайба 12.65Г.019 ГОСТ 6402-70	20	0,003
41		Болт M12-6g×45.58.019(S18) ГОСТ 7798-70	8	0,058
42		Насос 310.3.56.03.06 ТУ22-1.020-100-95	2	16,059

Рис. 3.3. Редуктор ПК46.11.01.000

43		Болт M12-6g×35.58.019 (S18) ГОСТ 7798-70	12	0,05
44	027.23.11.028 Шпонка		2	0,106
45	ПК46.11.01.039-01 Стакан		1	2,587
46		Кольцо 140-150-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,015
47		Кольцо С100 ГОСТ 13940-86	2	0,06
48		Подшипник 120 ГОСТ 8338-75	2	1,29
49	027.14.12.282 Кольцо		2	0,39
50	ПК46.11.01.092 Вал		1	3,91
51	ПК46.11.01.056 Шестерня		1	4,524
52		Кольцо С150 ГОСТ 13941-86	1	0,087
53	ПК46.11.01.102 Прокладка		1	0,018
54	ПК46.11.01.101 Фланец		1	17,698
55	ПК46.11.01.085 Полумуфта		1	1,142

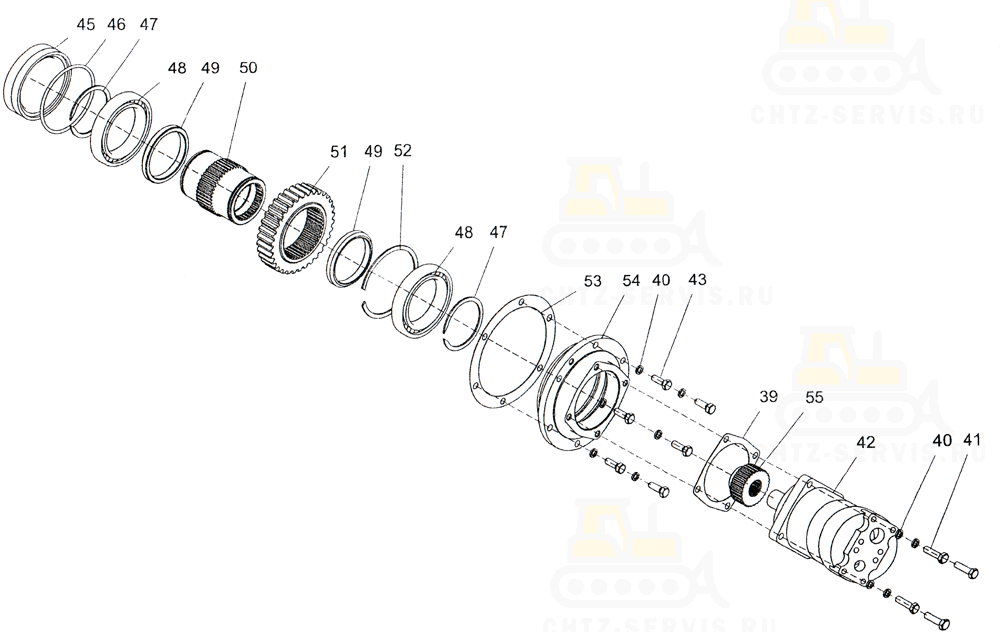

Рис. 3.4. Редуктор ПК46.11.01.000

56	ПК46.11.01.075 Кольцо		1	0,057
57		Подшипник 12308 ГОСТ 8328-75	2	0,66
58		Кольцо С90 ГОСТ 13941-86	1	0,024
59	ПК46.11.01.091 Шестерня		1	5,244
60	ПК46.11.01.093 Кольцо		1	0,011
61	ПК46.11.01.090 Шестерня		1	6,588
62		Кольцо 045-050-30-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,001
63	ПК46.11.01.084 Ось		1	0,223

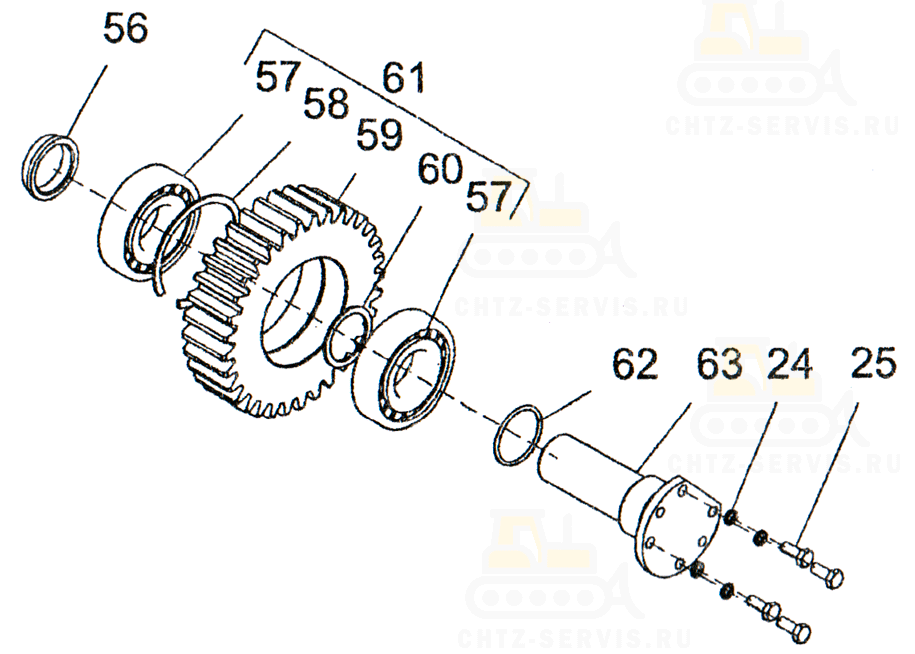

Рис. 3.5. Редуктор ПК46.11.01.000

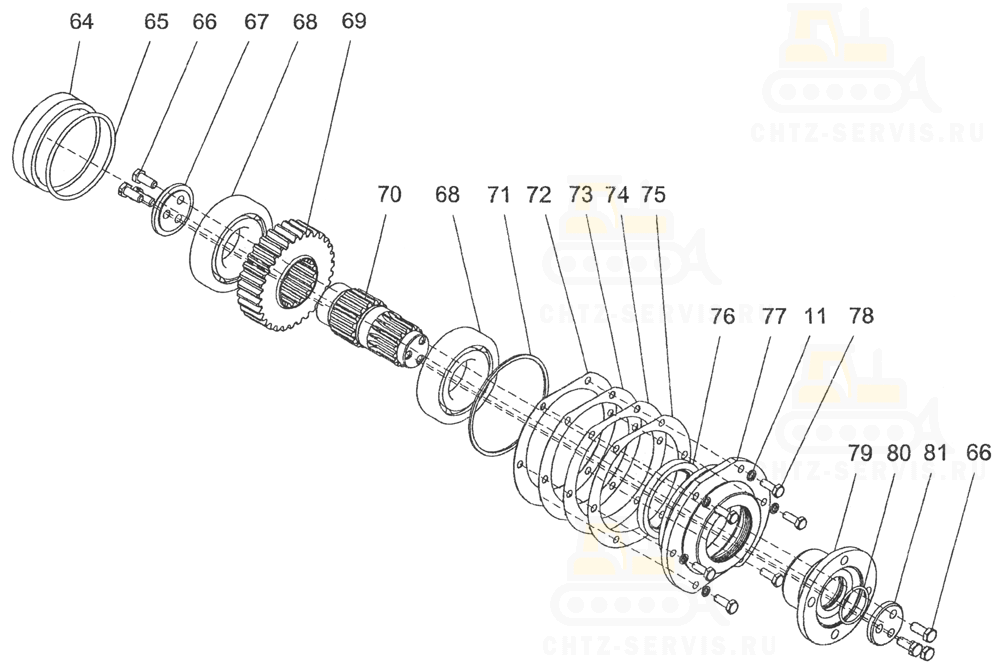

64	ПК46.11.01.039 Стакан		1	2,021
65		Кольцо 130-140-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,014
66	КФ20К.04.00.237 Болт		6	0,043
67	КФ20К.04.00.045 Шайба		1	0,05
68		Подшипник 313 ГОСТ 8338-75	2	0,314
69	ПК46.11.01.055 Шестерня		1	4,786
70	ПК46.11.01.033 Вал ведомый		1	4,285
71		Кольцо 150-160-58-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,013
72	КФ20К.04.00.233 Прокладка		1	0,082
73	КФ20К.04.00.233-01 Прокладка		1	0,052
74	КФ20К.04.00.233-02 Прокладка		1	0,026
75	КФ20К.04.00.233-03 Прокладка		1	0,01
76		Манжета 1.2-90×120-1 ГОСТ 8752-79 / ОСТ 38.05146-78	1	0,042
77	ПК46.11.01.087 Крышка		1	4,337
78		Болт M10-6g×30.58.019 (S16) ГОСТ 7798-70	6	0,031
79	КФ20К.04.00.230 Фланец		1	2,928
80		Кольцо 052-058-36-2-2 ГОСТ 18829-73 / ГОСТ 9833-73	1	0,002
81	КФ20К.04.00.227 Шайба		1	0,203
Общий вес, кг				275
