Установка эжекторов ДЭТ-250 ЧТЗ

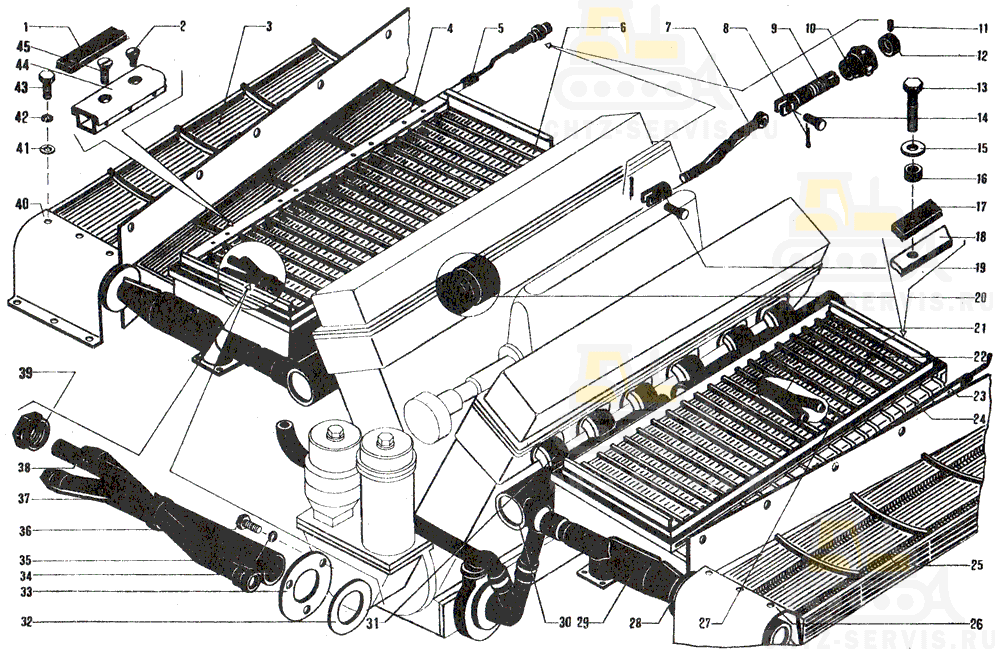

На картинке установка эжекторов дэт-250 схематично из каталога запчастей ЧТЗ

748-07-4СП Установка эжекторов ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-07-84 Прокладка		4	0,094
2	-	Винт В1М8g×18.58.019 ГОСТ 17475—80	16
3	748-07-182СП Эжектор		1	49,9
4	748-07-193СП Жалюзи		1	8,71
5	748-07-136 Тяга		2	0,4
6	748-07-144СП Створка		17	0,25
7	748-07-172СП Тяга		1	0,08
8	-	Шплинт 2×16 ГОСТ 397—79	4
9	748-07-88 Поводок		2	0,17
10	748-07-85 Звездочка		2	0,105
11	-	Винт М6×8.66.05 ГОСТ 1477—75	2
12	748-07-87 Кольцо		2	0,011
13	700-28-2333 Болт		8	0,069
14	6465 Палец		4	0,009
15	-	Шайба 43143 ГОСТ 6958—78	14 max
16	700-40-5121 Прокладка		8	0,004
17	748-07-89 Прокладка		2	0,018
18	748-07-90 Планка		4 max	0,135
19	748-07-283 Вилка		2	0,035
20	748-07-125СП Коллектор		1	6,906
21	748-07-140СП Труба		15	0,5
22	748-07-143СП Створка		19	0,25
23	748-07-171СП Тяга		1	0,08
24	748-07-194СП Рама ¹		1	2,8
25	748-07-121СП Эжектор		1	49,7
26	748-07-178СП Кожух		1	3,53
27	748-07-192СП Жалюзи		1	8,71
28	748-07-117 Половина фланца		2	0,114
29	748-07-123СП Эжектор отсоса		2	2,9
30	748-07-146СП Коллектор		1	6,346
31	748-07-126СП Коллектор		1	6,906
32	748-07-174 Фланец		16	0,03
33	748-07-175 Фланец		16	0,115
34	748-07-179СП Труба		1	0,5
35	-	Шайба 6Т 65Г 09 ГОСТ 6402—70	48
36	-	Болт М6×16.46.019 ГОСТ 7798—70	48
37		Хомут 38	1
38	748-07-181СП Труба		1	0,35
39	700-30-42 Гайка накидная		1	0,1
40	748-07-177СП Кожух		1	3,53
41	-	Шайба 43141 ГОСТ 6958—78	12
42	-	Шайба 10 ОТ 65Г 09 ГОСТ 6402—70	36
43	-	Болт M10×25.46.019 ГОСТ 7796—70	12
44	748-07-329 Крышка		4	0,54
45	-	Винт BlM8-8g×35.48 ГОСТ 17475—80	16
¹ Сборочную единицу 748-07-194СП и деталь 748-07-329 заказывать комплектно на тракторы выпуска до 1986 г.
