Трубопроводы воздушного запуска ДЭТ-250 ЧТЗ

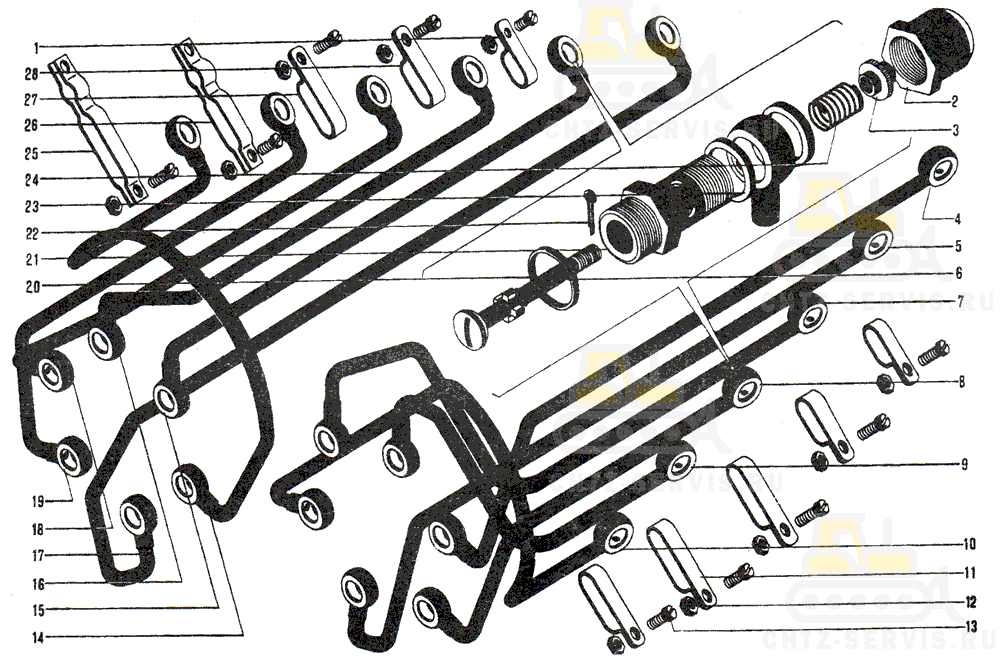

На картинке трубопроводы воздушного запуска дэт-250 схематично из каталога запчастей ЧТЗ

Трубопроводы воздушного запуска ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.322-00-4 Трубопровод воздушного запуска		1
—	Сб.322-13-3 Клапан пусковой		12	0,117
—	Сб.322-14-4 Воздухопровод пусковой левый		1	1,24
—	Сб.322-15-4 Воздухопровод пусковой правый		1	1,26
1	322-65 Хомутик 2-х трубок		2	0,0052
2	322-37 Колпачок клапана пускового		12	0,04
3	322-35 Гайка клапана пускового		12	0,003
4	Сб.322-12-4 Трубка 6-го правого цилиндра ¹		1	0,262
5	Сб.322-11-4 Трубка 5-го правого цилиндра ¹		1	0,262
6	322-34-1 Грибок клапана пускового		12	0,008
7	Сб.322-10-4 Трубка 4-го правого цилиндра ¹		1	0,222
8	Сб.322-09-4 Трубка 3-го правого цилиндра ¹		1	0,177
9	Сб.322-08-4 Трубка 2-го правого цилиндра ¹		1	0,15
10	Сб.322-07-4 Трубка 1-го правого цилиндра ¹		1	0,152
11	322-69 Хомутик 6-ти трубок		2	0,0115
12	351-13 Гайка М5		10	0,0012
13	356-22-2 Винт M5×12		10	0,003
14	Сб.322-01-4 Трубка 1-го левого цилиндра ²		1	0,137
15	Сб.322-05-4 Трубка 5-го левого цилиндра ²		1	0,257
16	Сб.322-04-4 Трубка 4-го левого цилиндра ²		1	0,222
17	Сб.322-06-4 Трубка 6-го левого цилиндра ²		1	0,262
18	Сб.322-03-4 Трубка 3-го левого цилиндра ²		1	0,177
19	Сб.322-02-4 Трубка 2-го левого цилиндра ²		1	0,147
20	355-08 Кольцо 18×24		10	0,14
21	322-33-2 Корпус клапана пускового		12	0.06
22	354-09 Шплинт 1,6×12		12	0,230
23	355-11 Кольцо 16×22		24	6,12
24	322-36-1 Пружина клапана пускового		12	0,02
25	Сб.322-64-1 Хомут		1	0,026
26	Сб.322-64-2 Хомут		1	0,024
27	322-67 Хомутик 4-х трубок		2	0,0075
28	322-66 Хомутик 3-х трубок		2	0,0065
¹ Комплектно с хомутами заказывать по сб.322-15-4. ² Комплектно с хомутами заказывать по сб.322-14-4.
