Шатун ДЭТ-250 ЧТЗ

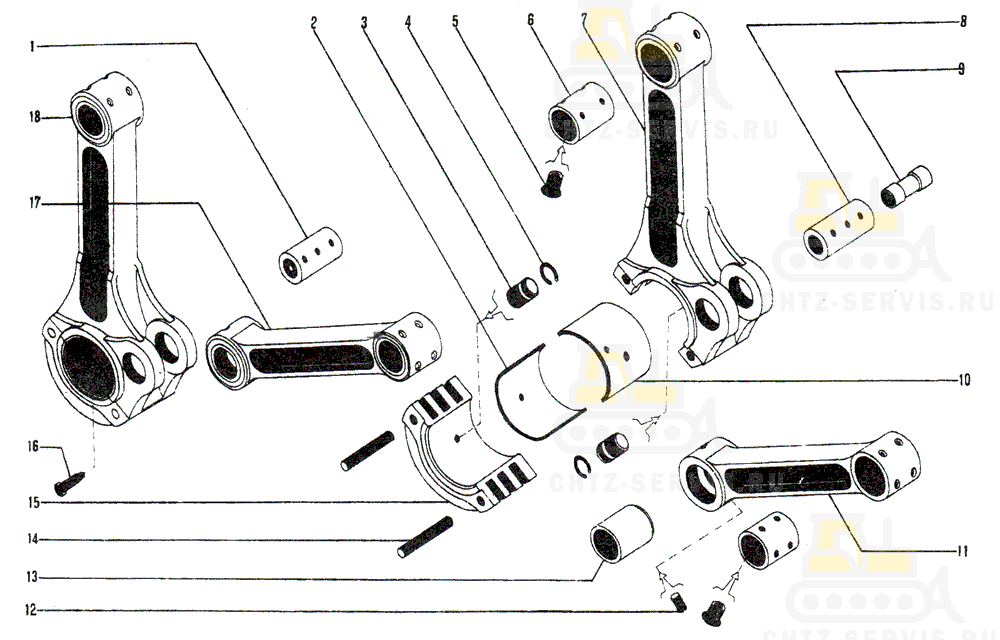

Шатун ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	Сб.304-04-1 Палец прицепного шатуна		6	0,522
2	Сб.3304-26 Вкладыш шатуна нижний ²		6	0,166
3	304-24-2 Штифт ²		6	0,0138
4	304-34 Кольцо стопорное ²		12	0.001
5	304-28-1 Втулка стопорная ²		12	0,003
6	304-13-3 Втулка верхней головки шатуна ²		12	0,145
7	304-12-4 Шатун главный ²		6	3,957
8	304-21-2 Палец прицепного шатуна ³		6	0,497
9	304-32 Трубка ³		6	0,025
10	Сб.3304-25 Вкладыш шатуна верхний ²		6	0,166
11	3304-19 Шатун прицепной ⁴		6	1,9
12	356-51 Шуруп стопорный ⁴		6	0,0024
13	304-20-5 Втулка нижней головки шатуна ⁴		6	0,087
14	304-30 Штифт конический ²		12	0,0465
15	304-15-2 Крышка главного шатуна ²		6	0,965
16	304-33-1 Штифт установочный		6	0,005
17	Сб.3304-03 Шатун прицепной		6	2,04
18	Сб.3304-02 Шатун главный		6	5,5
² Комплектно поставляются по сб.3304-02. ³ Поставляются комплектно по сб.3304-04-1. ⁴ Поставляются комплектно с деталями 304-13-3 и 304-28-1 по сб.3304-03.
