Привод к генератору ДЭТ-250 ЧТЗ

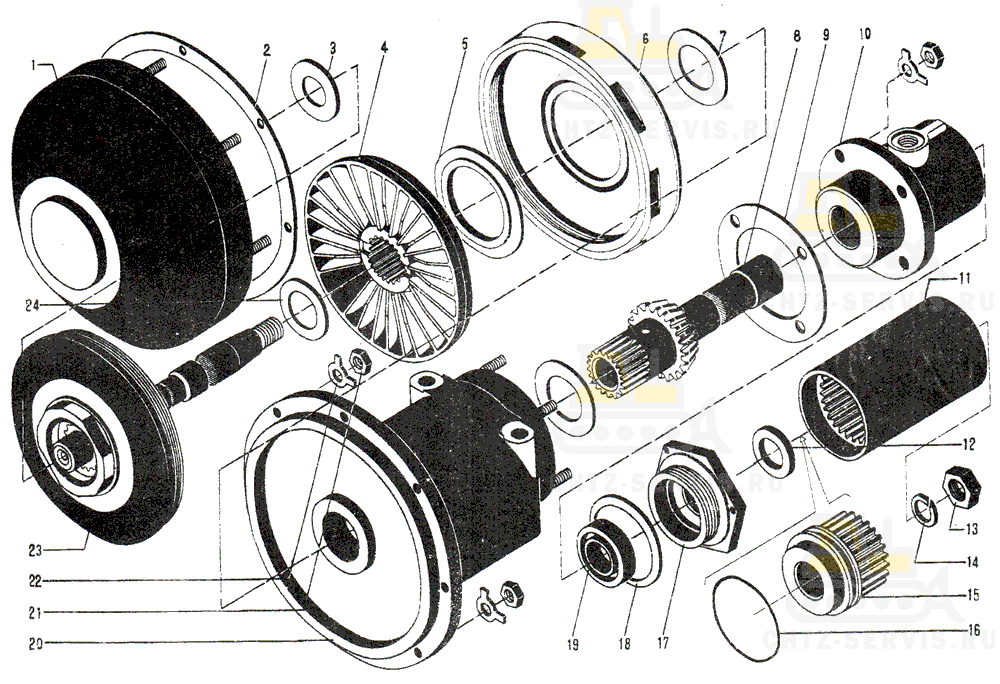

Привод к генератору ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.3308-00-9 Привод к генератору с турбомуфтой		1
—	Сб.3308-31 Турбинное колесо с кожухом		1	1,25
—	Сб.3308-262 Корпус уплотнения в сборе		1	0,123
1	Сб.3308-29 Подшипник		1	1,082
2	3308-222А Прокладка		1	0,008
3	3308-218 Кольцо регулировочное		1	0,016
4	3308-241-2 Колесо насосное		1	0,35
5	3308-246-1 Втулка		1	0,06
6	3308-217-2 Кожух ²		1	0,2
7	3308-257 Кольцо установочное		2	0,0119
8	3308-71-1 Вал горизонтальный		1	0,36
9	3308-258 Прокладка		1	0,005
10	3308-260 Подшипник		1	0,5
11	3308-235-2 Муфта		1	0,770
12	308-57-1 Кольцо уплотнительное ³		1	0,001
13	351-61 Гайка M14×1,5		1	0,024
14	353-28 Шайба 14		1	5,355
15	3308-234-2 Втулка шлицевая		1	0,415
16	3308-289 Кольцо уплотнительное		2	0,003
17	3308-261 Корпус уплотнения ³		1	0,109
18	3308-259А Прокладка		1	0,0017
19	C6.411-96A ³	Манжета	1	0,0167
20	Сб.3308-07 Корпус привода генератора		1	1,818
21	351-06 Гайка М6		18	0,0006
22	353-11 Шайба стопорная 7		12	0,0011
23	Сб.3308-27-2 Турбинное колесо с валом ²		1	1,05
24	3308-263 Кольцо		1	0,012
² Комплектно заказывать по сб.3308-31. ³ Комплектно заказывать по сб.3308-262.
