Картер ДЭТ-250 ЧТЗ

На картинке картер дэт-250 схематично из каталога запчастей ЧТЗ

Картер ДЭТ-250

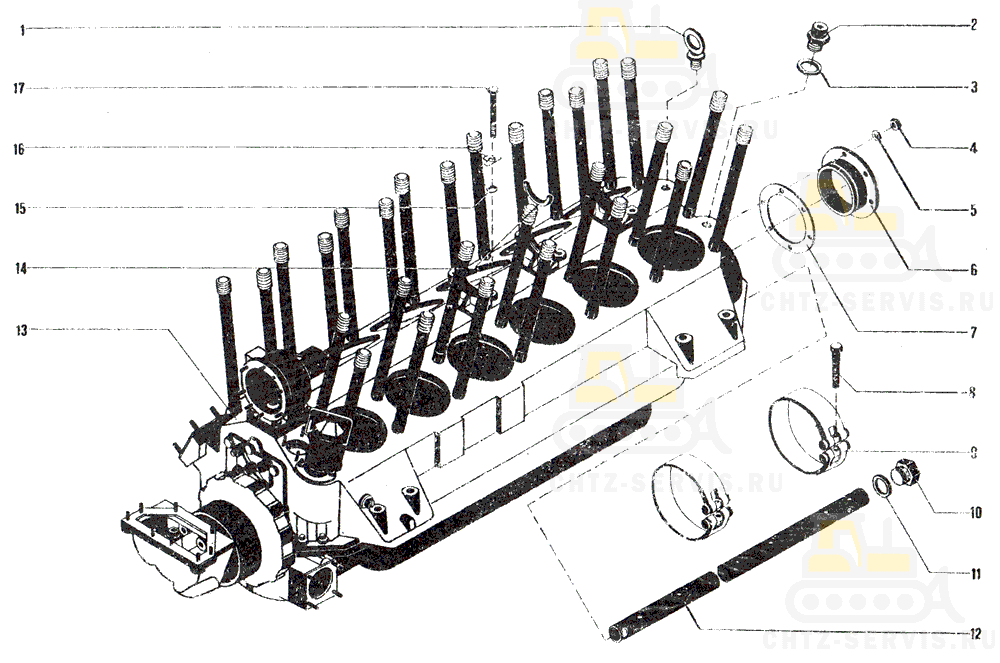

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	301-29-1 Рым		1	0,200
2	301-28-2 Штуцер		2	0,059
6	301-80-2 Гильза		1	0,54
7	301-118A Прокладка		1	0,58
8	301-59 Болт нажимной		2	0,065
9	Сб.301-07-5 Лента крепления генератора		2	0,497
10	301-33-2 Втулка		3	0,086
11	412-76А Прокладка		3
12	Сб.401-10 Труба		2	0,520
13	Сб.401-00-41 Картер		1
14	301-54 Кольцо стопорное		1	0,036
15	301-53 Шайба		6	0,007
16	301-55 Замок пластинчатый		6	0,0028

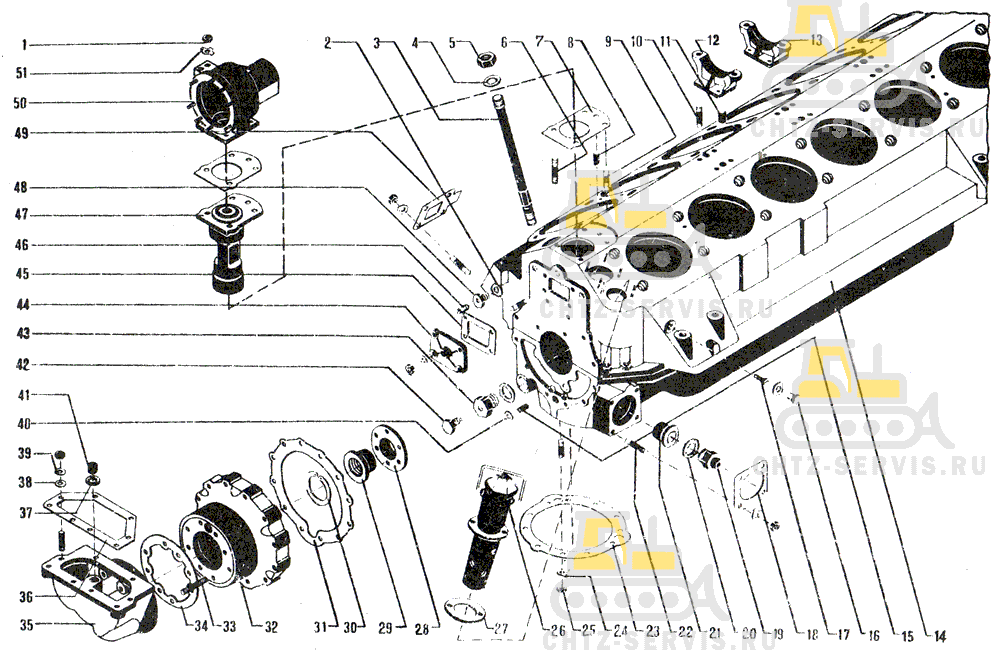

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.401-261-1 Опора		1	18,95
—	Сб.401-263-1 Опора		1	19,449
—	Сб.401-266 Кронштейн маслофильтра		1	10,55
1	351-50 Гайка М10		36	0,012
2	355-08 Кольцо 18-24		5	0,0014
3	355-15 Кольцо 27-35		2	0,0033
3	3301-17-1 Шпилька		28	1,06
4	351-02 Гайка М8		124	0,0055
4	301-23-1 Гайка		28	0,039
5	353-24 Шайба 8Т		91	0,0016
5	301-20-2 Гайка		28	0,065
6	350-18 Шпилька М10×57		2	0,036
7	308-94-2 Прокладка		3	0,0003
8	301-32 Штифт контрольный		2	0,012
9	350-21-1 Шпилька М10×48		10	0,024
10	350-15 Шпилька М8×35		21	0,012
11	352-26 Штифт цилиндрический 6С×14		7	0,004
12	301-51-4 Кронштейн		2	0,785
13	301-52-4 Кронштейн		1	0,785
14	Сб.401-15-41 Картер		1	194
15	301-160-4 Жиклер		2	0,008
16	401-366 Заглушка		2	0,042
17	356-15 Болт М8×85		6	0,036
17	401-122 Винт		2	0,03
18	402-17 Прокладка под водяной насос		1	0,005
19	402-21-1 Штуцер		1	0,151
20	355-10 Кольцо 24-30		4	0,002
21	402-07 Втулка		1	0,085
22	350-11 Шпилька М10×52		4	0,025
23	402-16-1 Прокладка под масляный насос		1	0,02
24	353-16-1 Шайба стопорная 8		13	0,0019
25	351-02 Гайка М8		124	0,0055
26	Сб.301-08-8 Суфлер		1	1,331
27	301-97 Прокладка		1	0,0009
28	3305-34 Гильза ¹		1	0,46
29	3305-54 Втулка ¹		1	0,175
30	3305-33 Замок ¹		1	0,009
31	301-112-2 Прокладка		1	0,0027
32	401-262-1 Опора		1	18,525
33	350-60 Шпилька М10×82		8	0,05
34	401-268 Прокладка		1	0,58
35	401-267 Кронштейн маслофильтра		1	10,67
36	3301-189-2 Прокладка		1	0,014
37	3301-176А Кольцо		1	0,005
38	353-07-1 Шайба чистая 10		8	0,002
39	353-26 Шайба 10T		27	0,0029
40	301-161А Кольцо		3	0,005
41	3301-175-1 Трубка		2	0,02
42	320-37 Зажим		2	0,035
43	402-28-1 Втулка		1	0,056
44	301-91-7 Крышка люка		1	0,465
45	301-95-1 Прокладка		1	0,0017
46	301-160-3 Жиклер		1	0,0065
47	Сб.308-145 Подшипник		1	1,217
48	301-106-1 Втулка		3	0,025
49	3301-39-1 Прокладка		1	0,0007
50	Сб.308-04-14 Корпус привода		1	2,232
51	353-15 Шайба стопорная 11		4	0,0022
¹ Комплектно заказывать по сб. 3305-19.

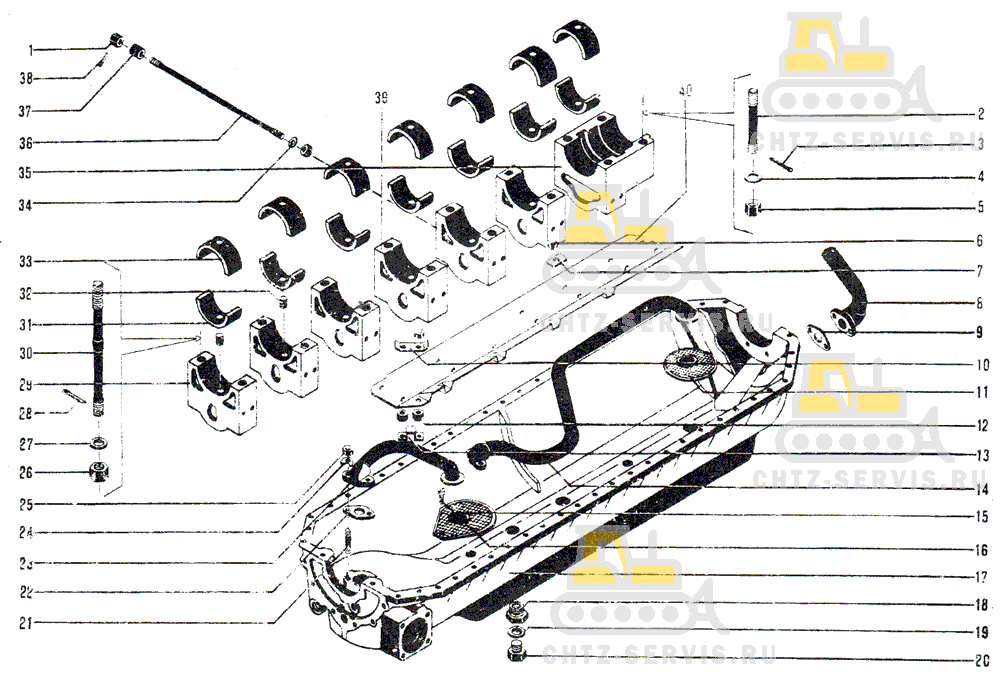

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
–	Сб.301-13-1А Шпилька стягивающая		14	0,145
1	301-81-2 Гайка ²		14	0,019
1	301-89-3 Гайка		1	0,465
2	301-19-3 Шпилька		2	0,125
3	354-28 Шплинт 2,5×20		14	0,0024
4	301-107-1 Шайба		2	0,025
5	351-10A Гайка M14×1,5		2	0,028
6	351-02 Гайка М8		124	0,0055
7	302-115 Замок пластинчатый		4	0.0019
8	Сб.402-80 Труба		1	0,182
9	401-123 Прокладка		3	0,001
10	402-20 Замок пластинчатый		8	0,008
11	402-19 Сетка		1	0,025
12	302-113-1 Проставка		14	0.012
13	402-13 Хомут крепления отсасывающей трубы		6	0,01
14	Сб.402-02-1 Труба отсасывающая		1	1,015
15	402-14-2 Сетка		1	0,035
16	302-44 Винт		8	0,002
17	402-06-22 Картер нижний		1	26,5
18	301-33-2 Втулка		3	0,086
19	355-13 Кольцо 22-30		1	0,0008
20	401-452 Пробка		1	0,1
21	350-16A Шпилька М6×32		14	0,005
22	402-10 Прокладка под угольник		2	0,003
23	Сб.402-01-1 Труба отсасывающая		1	0,420
24	353-11 Шайба стопорная 7		14	0,11
25	351-06 Гайка М6		14	0,25
26	301-21-1 Гайка		14	0,084
27	301-113-1 Шайба		14	0,02
28	354-18 Шплинт 4×36		14	0,0038
29	301-43-7 Крышка		1	2,045
30	301-18-1 Шпилька		14	0,675
31	Сб.301-83-5 Вкладыш нижний		8	0,283
32	301-25-1 Стопор		16	0,009
33	Сб.301-82-5 Вкладыш верхний		8	0,283
34	301-110A Шайба		48	0,0036
35	301-48-9 Крышка		1	3,34
36	301-84-2А Шпилька стягивающая ²		14	0,12
37	401-465 Люнет		14	0,0012
38	354-15 Шплинт 3,2×25 ²		16	0,0016
39	301-50-5 Крышка		5	2,045
40	402-15-1 Маслоуловитель		1	1,67
² Комплектно заказывать по сб. 301-13-1 А.

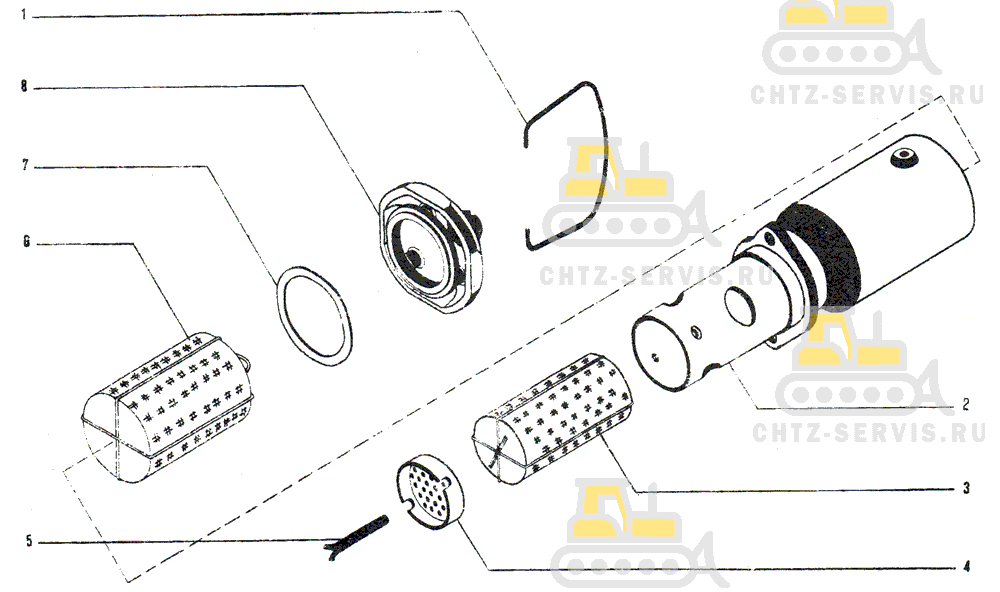

Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.301-08-8 Суфлер (комплект)		1	1,331
1	301-76-1 Замок		1	0,012
2	301-65-9 Корпус суфлера		1	0,5
3	Сб.301-195 Фильтр		1	0,231
4	301-71-4 Донышко		1	0,005
5	301-127 Стержень		1	0,008
6	Сб.301-196 Фильтр		1	0,139
7	301-68-3 Прокладка		1	0,0012
8	301-66-5Л Крышка суфлера		1	0,15
