Головка блока ДЭТ-250 ЧТЗ

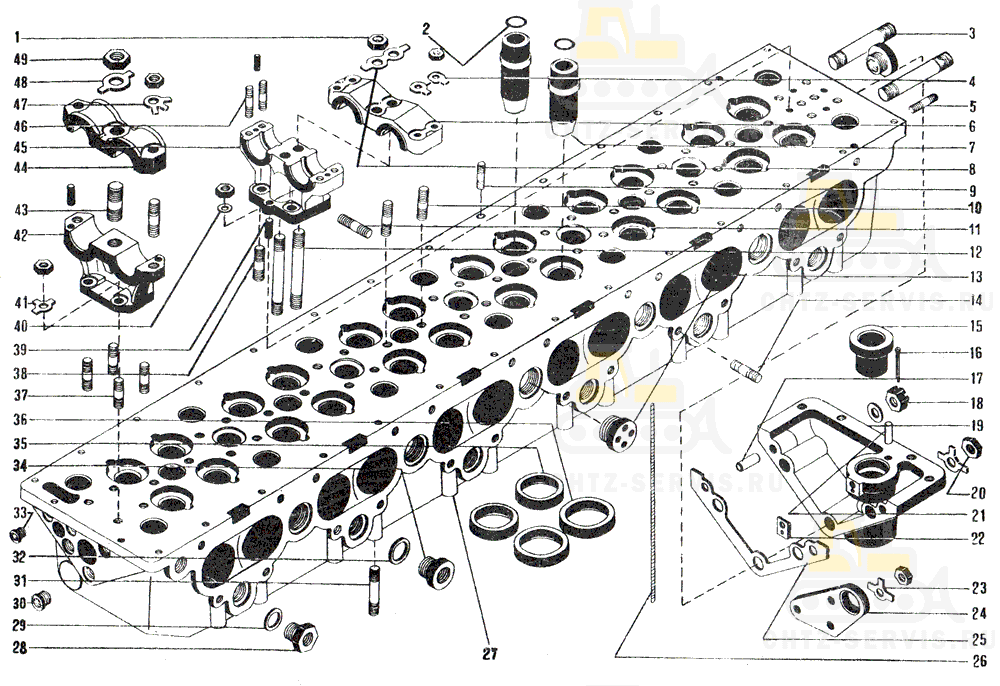

На картинке головка блока дэт-250 схематично из каталога запчастей ЧТЗ

Головка блока ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.306-03-3 Упорный подшипник распределительного вала		2	0,775
—	Сб.306-04-2 Подшипник распределительного вала		12	0,64
1	351-08 Гайка М9		66	0,007
2	A1-1289	Кольцо	2	0,125
3	350-86-1 Шпилька М12×102		3	0,092
4	353-12 Шайба стопорная 8 ²		4	0,0026
5	350-41-1 Шпилька M9×38		6	0,019
6	306-38-1 Крышка упорного подшипника распределительного вала ²		2	0,2
7	306-17-11 Втулка клапана		48	0,140
8	353-18 Шайба стопорная 10		2	0,0028
9	350-16A Шпилька М6×32		68	0,005
10	350-08-5 Шпилька М8×58		24	0,015
11	350-90 Шпилька М8×38		52	0,012
12	350-07-2 Шпилька M9×109		4	0,05
13	306-25 Заглушка		32	0,07
14	350-123 Шпилька М8×32		48	0,0117
15	306-75-3 Втулка наклонного валика		2	0,11
16	354-14 Шплинт 32×20		3	-
17	352-18 Штифт цилиндрический 8C3×22		4	0,0095
18	351-26-1 Гайка с прорезями М12×1,5		3	0,016
19	3306-20-1 Коробка наклонного валика правая		1	0,725
20	351-09 Гайка М12×1,5		3	0,02
21	352-22 Штифт цилиндрический 4C3×18		54	0,002
22	306-111 Прокладка		2	0,005
23	353-21 Шайба стопорная 9		14	0,0016
24	306-981 Угольник для транспортировки		2	0,25
25	306-87 Прокладка		2	0,0005
26	306-85 Подмотка		32	0,0003
27	306-16-23 Головка блока правая		1	36,61
27	306-34-23 Головка блока левая		1	36,61
28	301-106-1 Втулка		4	0,025
29	355-08 Кольцо 18-24		16	0,014
30	306-129 Втулка		6	0,0055
31	350-29 Шпилька переходная		48	0,027
32	355-10 Кольцо 24-30		12	0,2
33	306-28 Втулка		4	0,0046
34	306-19-2 Втулка пускового клапана		12	0,03
35	306-22-1 Седло		24	0,055
36	306-23-1 Седло		24	0,065
37	350-15 Шпилька М8×35		48	0,012
38	350-27 Шпилька M9×40		8	0,02
39	352-20 Штифт цилиндрический 6C3×20		4	0,004
40	353-06-1 Шайба чистая 9		48	0,0013
41	353-34 Шайба стопорная 8		24	0,005
42	306-40-1А Основание подшипника распределительного вала ¹		12	0,36
43	350-21-1 Шпилька М10×48 ¹		12	0,024
44	306-41A Крышка подшипника распределительного вала ¹		12	0,17
45	306-37-3 Основание упорного подшипника распределительного вала ²		2	0,45
46	350-40-1 Шпилька М8×48 ¹		32	0,019
47	353-32 Шайба стопорная 8 ¹		24	0,0022
48	353-19 Шайба стопорная 10 ¹		12	0,0025
49	351-50 Гайка М10 ¹		12	0,012
¹ Комплектно заказывать по сб.306-04-2. ² Комплектно с деталью 351-03, 352-22 и 350-40-1 заказывать по сб.306-03-3.
