Газраспределение ДЭТ-250 ЧТЗ

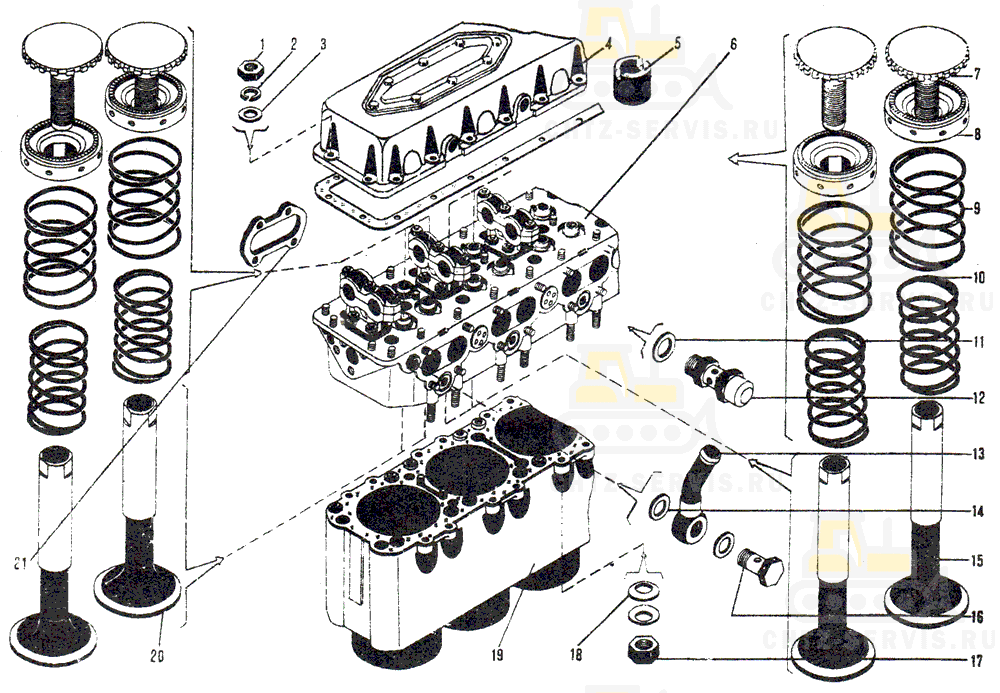

На картинке газраспределение дэт-250 схематично из каталога запчастей ЧТЗ

Газраспределение ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
—	Сб.306-02-27 Головка блока левая		1	49,6
—	Сб.306-06-3 Клапан впуска		24	0,365
—	Сб.306-07-3 Клапан выпуска		24	0,37
—	Сб.306-09-9 Крышка головки левая		1	8,465
—	Сб.406-13-64 Блок левый		1	207,25
—	Сб.406-16-4 Головка блока правая		1	75,0
—	Сб.406-17-4 Головка блока левая		1	75,0
1	351-06 Гайка М6		68	0,025
2	353-23 Шайба 6T		116	0,801
3	353-04-2 Шайба чистая 6		68	0,0009
4	Сб.306-08-7 Крышка головки правая		1	8,465
5	306-71-1 Гайка крепления форсунки		24	0,008
6	Сб.306-01-27 Головка блока правая		1	49,6
7	306-47-2 Тарелка клапана ⁵		48	0,115
8	306-48-7 Замок клапанной тарелки		48	0,05
9	306-65-2А Пружина клапана большая		48	0,09
10	306-66-2А Пружина клапана малая		48	0,057
11	355-08 Кольцо 18-24		16	0,14
12	Сб.322-13-3 Клапан пусковой		12	0,117
13	Сб.406-14 Трубка отвода пара		2	0,0315
14	355-06 Кольцо 12-16			0,06
15	306-50-5 Клапан выпуска ⁵		24	0,255
16	320-37 Зажим		2	0,023
17	351-08 Гайка М9		66	0,007
18	306-117 Шайба пружинная		96	0,0029
19	Сб.406-12-64 Блок правый		1	207,25
20	306-46-7 Клапан впуска ⁶		12	0,25
21	Сб.3306-15 Прокладка		12	0,03
⁵ Комплектно заказывать по сб. 306-07 3. ⁶ Комплектно с деталью 306-47-2 заказывать по сб.306-06-3.
