Редуктор ТР20 и ТР12 ЧТЗ

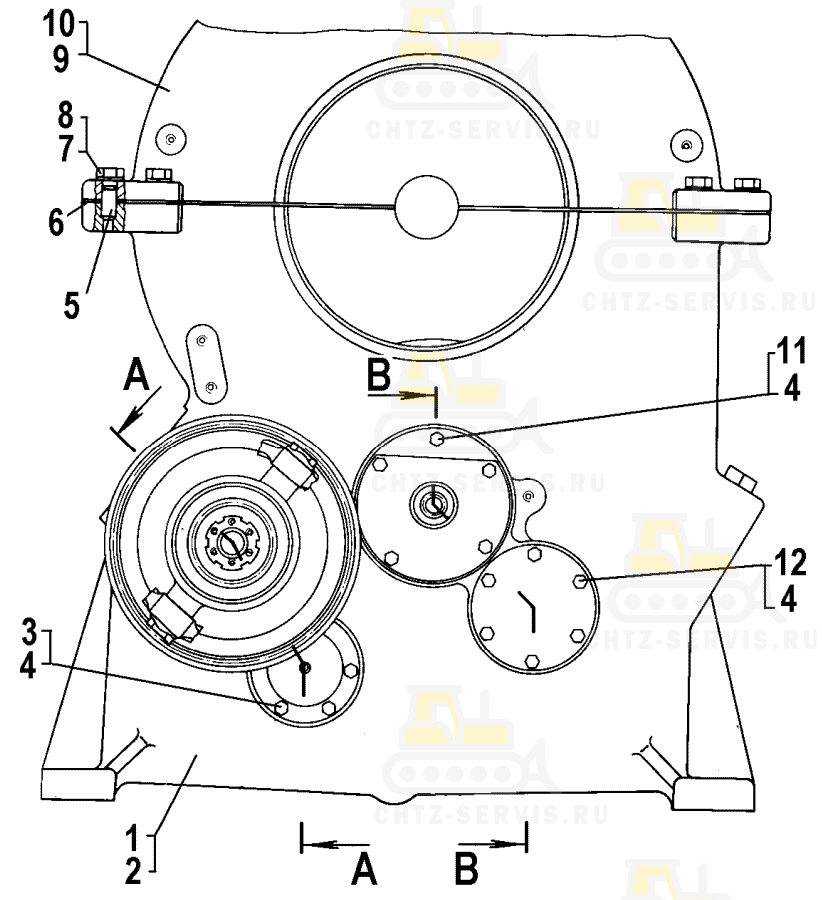

На картинке редуктор тр20 и тр12 схематично из каталога запчастей ЧТЗ

Редуктор ТР20 ТР12
#	Номенклатурный номер	Наименование детали	Кол-во
-	71-44-101СП Редуктор подъема груза		1
-	71-44-102СП Редуктор подъема стрелы		1
1	71-44-1 Корпус ¹		1
2	74-44-3 Корпус ²		1
3	–	Болт М10-6gх25.58.019	16
4	–	Шайба 10 ОТ 65Г 09	112
5	3262 Штифт		4
6	700-40-8596 Прокладка		2
7	700-28-2578 Болт		24
8	–	Шайба 24 ОТ 65Г 09	24
9	71-44-2 Крышка ¹		1
10	71-44-4 Крышка ²		1
11	–	Болт М10-6gх30.58.019	44
12	–	Болт М10х35.58.019	20
¹ Для 71-44-101СП ² Для 71-44-102СП

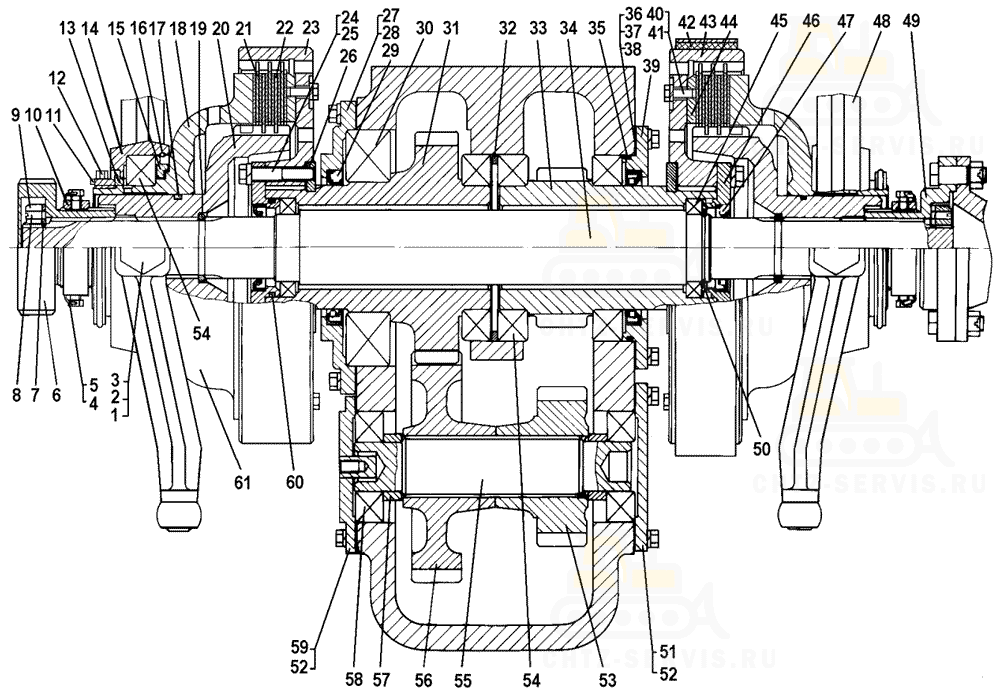

#	Номенклатурный номер	Наименование детали	Кол-во
1	71-44-120СП Рычаг		2
2	71-44-52 Палец		2
3	31317 Шайба стопорная		4
4	–	Проволока КО 1.6	0,5 м
5	28447 Болт		4
6	71-44-130-01 Полумуфта		1
7	62-14-59 Пластина		3
8	–	ВинтВ.М8x16.14Н	4
9	700-30-2264 Гайка		3
10	71-44-129 Втулка		2
11	700-35-2202 Винт		2
12	700-30-2412 Гайка		2
13	71-44-126 Втулка		2
14	28-16-11-01 Корпус подшипника		2
15	71-44-41 Кольцо		2
16	700-58-2003 Кольцо пружинное		2
17	700-40-2940 Кольцо		2
18	71-44-97 Диск нажимной		2
19	71-44-49 Кольцо		3
20	71-44-127 Барабан ведущий		2
21	71-44-124СП Диск		6
22	71-44-34 Диск		4
23	71-44-70 Барабан		1
24	–	Болт М10х55.58.019	16
25	–	Шайба 10 ОТ 65Г 09	56
26	71-44-94 Кольцо		2
27	71-44-21 Крышка		1
28	700-40-8593 Прокладка		1
29	–	Манжета 2.1–100х125-4	2
29	–	Манжета 2.1–100х125-1	-
30	–	Подшипник 221	1
31	71-44-327 Колесо зубчатое		1
32	71-44-38 Кольцо		1
33	71-44-328 Колесо зубчатое		1
34	71-44-326 Вал ведущий		1
35	303-12 Кольцо		1
36	71-44-134 Прокладка регулировочная		3
37	71-44-134-01 Прокладка регулировочная		5
38	71-44-134-02 Прокладка регулировочная		3
39	71-44-139 Крышка		1
40	–	Болт М8-6gх25.88.35.019	18
41	–	Шайба 8Т 65Г 09	18
42	71-44-148СП Лента тормозная		1
43	71-44-69 Барабан		1
44	71-44-150 Кольцо		2
45	–	Подшипник 110	2
46	71-44-92 Корпус		2
47	–	Манжета 2.1-50х70-1	2
48	71-44-108СП Диск нажимной		1
49	71-44-100 Полумуфта		1
50	700-58-2412 Кольцо		1
51	71-44-23 Крышка		1
52	700-40-8594 Прокладка		2
53	71-44-8 Колесо зубчатое		1
54	–	Подшипник 120	4
55	71-44-13 Вал		1
56	71-44-7 Колесо зубчатое		1
57	71-44-35 Втулка		2
58	–	Подшипник 308	2
59	71-44-109СП Крышка		1
60	700-40-3123 Кольцо		2
61	71-44-107СП Диск нажимной		1

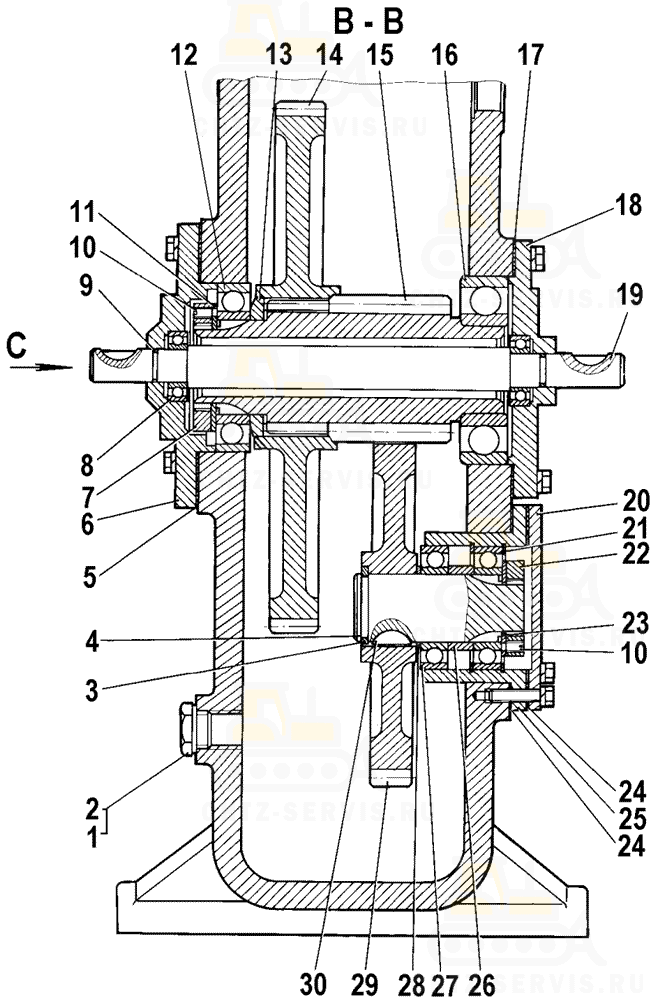

#	Номенклатурный номер	Наименование детали	Кол-во
1	700-37-2154 Пробка		6
2	–	Кольцо 27х35	6
3	71-44-49 Кольцо		2
4	71-44-50 Вал		2
5	700-40-8597 Прокладка		2
6	71-44-25 Крышка ²		2
6	71-44-27 Крышка ¹		2
7	700-30-2401 Гайка		2
8	–	Подшипник 205	4
9	–	Кольцо 20-25-30-2-	4
10	–	Винт В.М8х16.14Н	8
11	71-44-44 Пластина		6
12	–	Подшипник 214	2
13	71-44-36 Кольцо		2
14	71-44-99 Кольцо зубчатое		2
15	71-44-98 Шестерня		2
16	–	Подшипник 313	2
17	700-40-8595 Прокладка		2
18	71-44-26 Крышка ¹		1
18	71-44-24 Крышка ²		1
19	71-44-31 Валик		2
20	71-44-28 Крышка		2
21	700-58-2563 Кольцо		4
22	700-30-2264 Гайка		6
23	62-14-59 Пластина		6
24	700-40-8599 Прокладка		4
25	71-44-29 Корпус		2
26	71-44-30 Втулка		2
27	–	Подшипник 210АК	4
28	71-44-32 Втулка		2
29	71-44-12 Колесо зубчатое		2
30	700-34-2051 Шпонка сегментная		2
¹ Для 71-44-101СП ² Для 71-44-102СП

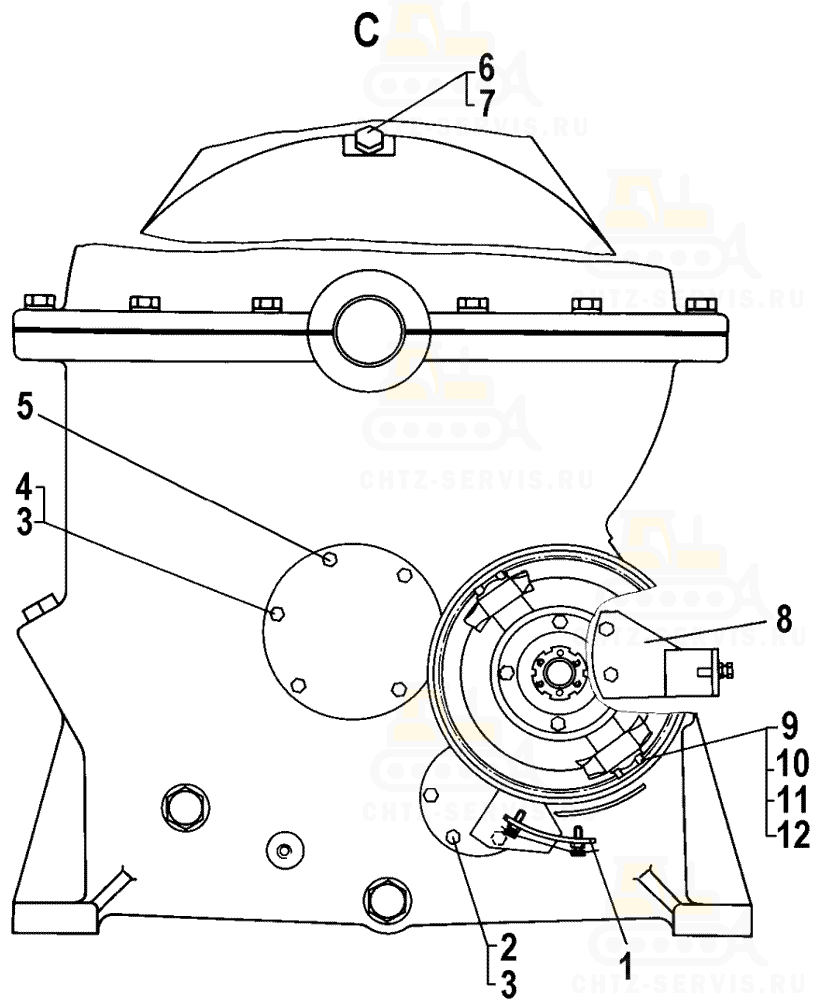

#	Номенклатурный номер	Наименование детали	Кол-во
1	71-44-116СП Упор ¹		1
-	71-44-116-01СП Упор ²		1
2	–	Болт М10-6gх25.58.019	16
3	–	Шайба 10 ОТ 65Г 09	112
4	–	Болт М10-6gх30.58.019	44
5	–	Винт ВМ10-6gх22.58.019	2
6	18-26-286СП Сапун		2
7	700-42-2631-01 Прокладка		2
8	71-44-144СП Упор ¹		1
8	71-44-144-01СП Упор ²		1
9	71-44-51 Палец		4
10	31543 Шайба		4
11	700-37-2283 Пробка		4
12	–	Масленка 1.3Ц6	4
¹ Для 71-44-101СП ² Для 71-44-102СП
