Лебедка ТР20 и ТР12 ЧТЗ

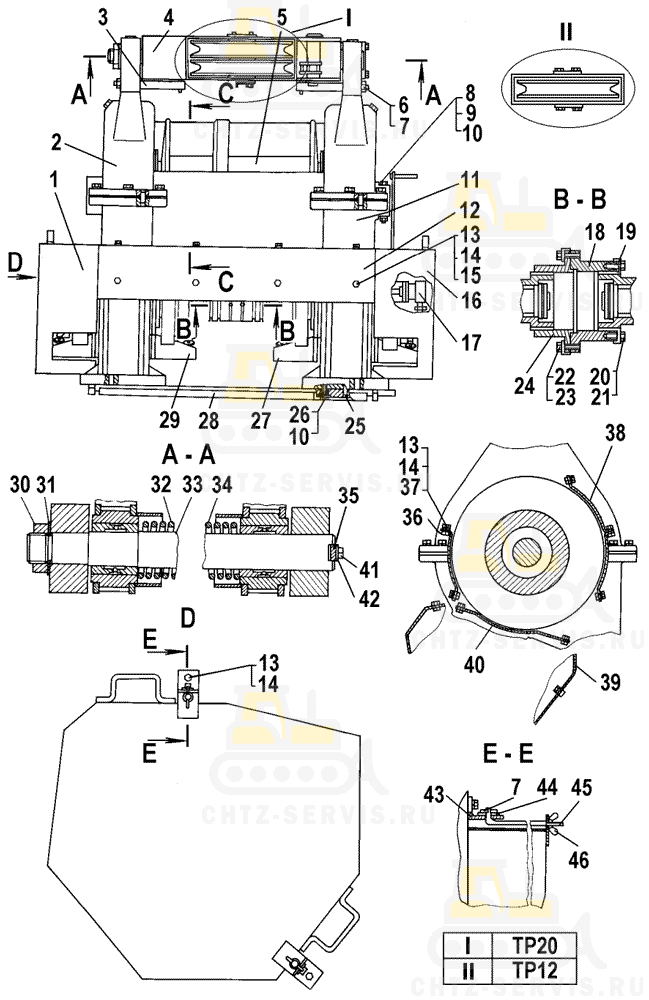

На картинке лебедка тр20 и тр12 схематично из каталога запчастей ЧТЗ

Лебедка ТР20 и ТР12
#	Номенклатурный номер	Наименование детали	Кол-во
–	71-44-1СП Лебедка		1
–	71-44-1-01СП Лебедка ¹		1
1	71-44-118СП Кожух		1
2	71-44-102СП Редуктор подъема стрелы		1
3	71-44-86 Упор		2
4	71-44-104СП Подвеска		1
4	71-44-104-01СП Подвеска ¹		1
5	71-44-103СП Барабан		1
6	30210 Гайка		2
7	–	Шплинт 4х40	6
8	–	Болт М16-6gx140.88.35.019	1
9	–	Гайка М16-7Н.6.019	1
10	–	Шайба16 ОТ 65Г 09	9
11	71-44-101СП Редуктор (подъема груза)		1
12	71-44-117 Кожух		1
13	–	Болт М10х18.58.019	26
14	–	Шайба 10 ОТ 65Г 09	26
15	3197 Шайба		8
16	71-44-119СП Кожух		1
17	–	Гидросистема управления лебедкой	-
18	71-44-141 Муфта		1
19	71-44-162 Планка		2
20	700-31-2579 Шайба		6
21	–	Болт М8-6gх16.88.35.019	6
22	700-31-944-03 Шайба отгибная		6
23	–	Болт М12-6gх25.88.45Х.019	6
24	71-44-140 Муфта		1
25	3262 Штифт цилиндрический		4
26	700-28-2623 Болт		8
27	–	Система управления редуктором 71-44-101СП	1
28	71-44-145СП Плита		1
29	–	Система управленияредуктором 71-44-102СП	1
30	700-30-177 Гайка		1
31	700-31-2718 Шайба		1
32	700-38-2903-01 Пружина		1
33	71-44-71 Ось		1
34	700-38-2903 Пружина		1
35	71-44-87 Планка		2
36	71-44-118 Упор		14
37	31308-1 Шайба		14
38	71-44-114 Кожух		3
39	71-44-116 Кожух		1
40	71-44-115 Кожух		1
41	–	Болт М12х30.58.019	2
42	700-31-2717 Пластина		1
43	71-44-163 Уголок		4
44	31386-1 Шайба		4
45	71-44-120 Стяжка		4
46	05573-1-01 Гайка		4
¹ Для ТР12
