Установка гидросистемы Т10М Б10М ЧТЗ

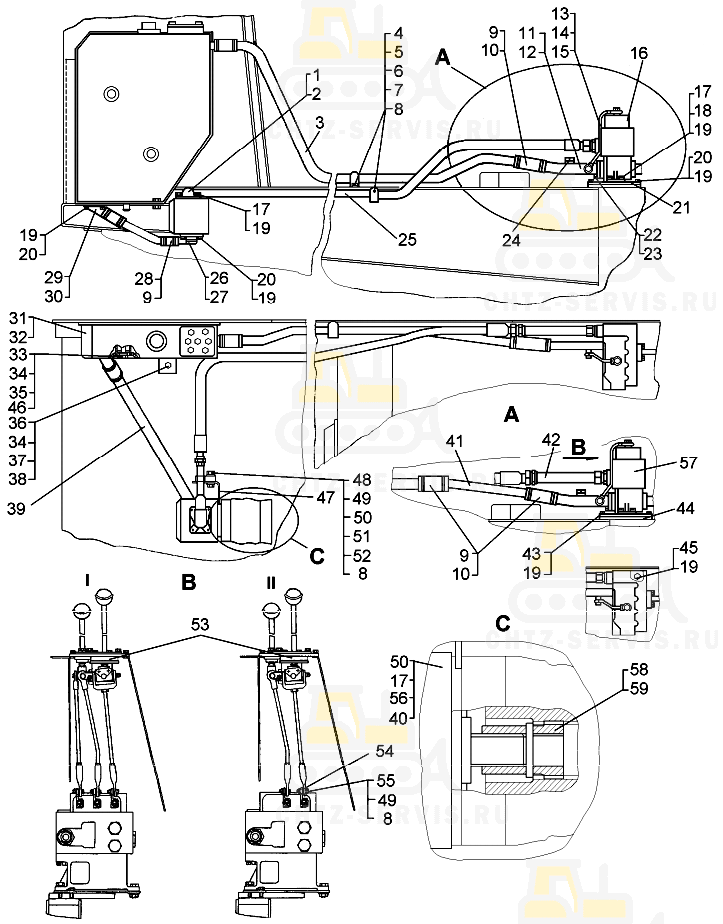

На картинке установка гидросистемы т10м б10м схематично из каталога запчастей ЧТЗ

Установка гидросистемы на Т10М
#	Номенклатурный номер	Наименование детали	Кол-во
	64-26-34СП20 ¹	Установка гидросистемы
	64-26-34-03СП ⁴	Установка гидросистемы
	64-26-34-01СП ²	Установка гидросистемы
	64-26-34-02СП ³	Установка гидросистемы
1	64-26-288СП Труба		1
2	—	Кольцо 038-046-46-2-6	1
3	64-26-151 Труба ^{1, 4}		1
3	64-26-149 Труба ^{2, 3}		1
4	50-26-206 Скоба		3,4 ²
5	50-26-207 Планка		3, 4 ²
6	700-40-6827 Прокладка		3, 4 ²
7	—	Болт М10-6g×20.58.019	2, 3 ²
8	—	Шайба 10 ОТ 65Г 09	3, 7 ², 6 ³
9	18-26-320СП Хомут		4,6 ^{2, 3}
9	-	Хомут червячный 50-70/12 W2 ⁵	4,6 ^{2, 3}
10	700-40-5968 Рукав		2, 3 ^{2, 3}
11	50-26-168СП Труба		1
12	700-40-8295 Прокладка		1
13	50-26-124СП Труба		1
14	40920 Кольцо		4
15	700-41-3631 Штуцер		1
16	50-26-702СП Гидрораспределитель ¹		1
16	50-26-702-01СП Гидрораспределитель ⁴		1
17	28556 Болт		12, 10 ³
18	3011 Гайка		2
19	—	Шайба 12 ОТ 65Г 09	20
20	2816 Болт		6, 4 ³
21	18-26-436 Планка		1
22	—	Болт M8-6g×25.88.35.019	4
23	—	Шайба 8Т 65Г 09	4
24	—	Датчик аварийного давления масла ММ128-3810.600	1
25	50-26-487-08СП Рукав 25		1
25	50-26-487-09СП Рукав 25 ⁶		1
26	64-26-162 Патрубок		1
27	—	Кольцо 060-070-58-2-5	1
28	700-40-3552 Рукав		2
29	64-26-161 Патрубок		1
30	700-40-7341 Прокладка		1
31	64-26-39СП Бак		1
32	700-40-9236 Прокладка		1
33	—	Болт M16-6g×140.88.35.019	2
34	—	Шайба 16 0Т65Г 09	3
35	3178 Шайба		2
36	700-28-2623 Болт		1
37	31477-01 Шайба		2, 5 ^{2, 3}
38	3013 Гайка		1
39	64-26-142 Труба		1
40	—	Насос НШ100А-ЗЛ «Антей»	1
41	64-26-150 Труба ^{2, 3}		1
42	64-82-210СП Труба ^{2, 3}		1
43	—	Болт M12-6g×45.58.019 ^{1, 3}	2
44	64-26-182 Пластина ³		1
45	—	Болт M12-6g×55.58.019 ³	2
46	700-31-2586 Шайба		2
47	50-26-279-01 Кронштейн		1
48	700-40-8406 Прокладка		1
49	—	Гайка М10-7Н.6.019	1, 4 ^{2, 3}
50	31437 Шайба		2
51	—	Болт М10-6g×30.58.019	1
52	261115 Хомут		1
53	64-82-73СП ^{2, 3}	Управление распределителем	1
53	64-82-73-01СП ^{2, 3}	Управление распределителем	1
54	64-82-216 Рычаг		3 ^{2, 3}
55	700-28-2508 Болт		3 ^{2, 3}
56	700-40-9128 Прокладка		1
57	50-26-61СП Гидрораспределитель		1
57	—	Распределитель гидравлический	1
57	—	Распределитель Р160-3/1-111-У гидравлический	1
57	—	Распределитель Р160-3/1-111-Т ⁶ гидравлический	1
58	50-26-807 Муфта		1
59	700-32-2081 Штифт		1
I - Для трактора с бульдозерным и рыхлительным оборудованием. II - Для трактора с бульдозерным оборудованием.
¹ Для трактора с механической трансмиссией.
² Для трактора с гидромеханической трансмиссией.
³ Для болотоходного трактора с гидромеханической трансмиссией.
⁴ Для болотоходного трактора с механической трансмиссией.
⁵ Для экспорта и тропиков.
⁶ Для тропиков.
