Установка топливного бака Т-130 Б-130 ЧТЗ

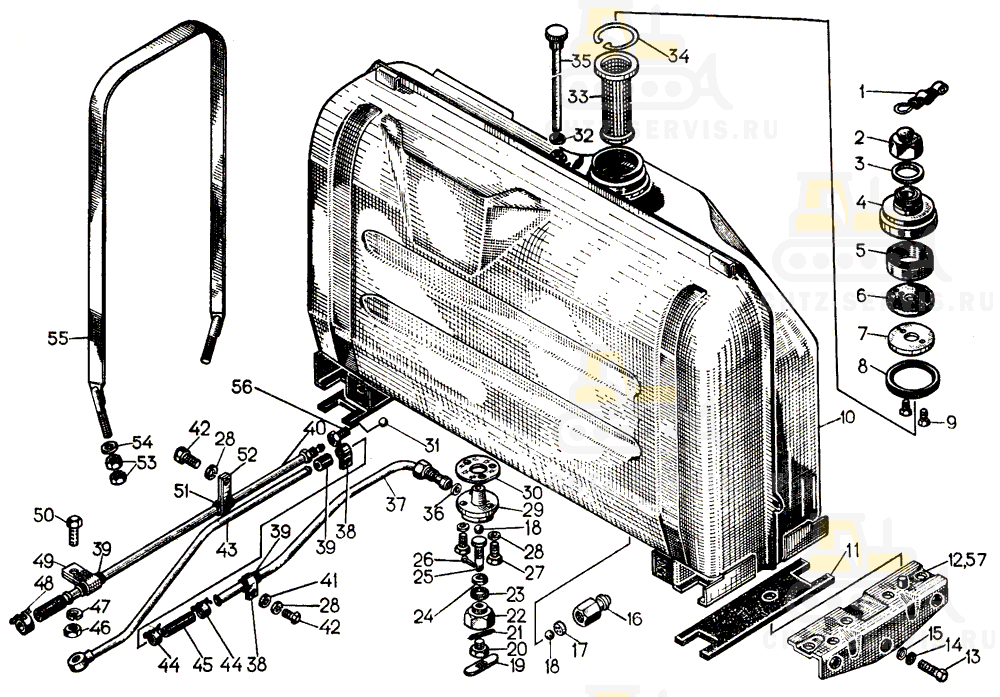

На картинке установка топливного бака т-130 б-130 схематично из каталога запчастей ЧТЗ

Установка топливного бака 50-25-3СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	25728СП Крышка бака		1
—	25948СП Краник		1
—	411070СП Кран		1
—	50-25-130СП Бак топливный		1
1	25494 Крючок		1
2	25633 Пробка		1
3	700-40-6689 Прокладка		1
4	25729 Крышка		1
5	21-25-20 Набивка		1
6	25614 Прокладка		1
7	25613 Шайба		1
8	46552 Прокладка		1
9	—	Болт М8×16.58.019	2
10	50-25-131СП Бак		1
11	700-40-4417 Прокладка		2
12	50-25-136СП Опора левая		1
13	—	Болт М16×40.58.019	6
14	—	Шайба 16ОТ 65 Г 09	6
15	700-31-2520 Шайба		6
16	41819 Штуцер		1
17	41820 Шайба		1
18	—	Шарик БIV 16 mm Н	1
19	41828 Ручка		1
20	411066 Штуцер		1
21	46740 Набивка		2
22	411065 Штуцер		1
23	700-40-260-17 Прокладка		1
24	411014 Прокладка		1
25	411067 Упор		1
26	—	Шплинт 3,2×18	1
27	—	Болт М10×22.58.019	3
28	—	Шайба 10ОТ 65Г 09	3
29	25947 Корпус краника		1
30	401159 Прокладка		1
31	—	Шарик БV 5 mm Н	1
32	700-40-260-09 Прокладка		1
33	25439СП Фильтр		1
34	25445 Кольцо		1
35	24-25-105СП Линейка топливомерная		1
36	70205 Прокладка		1
37	24-25-130СП Труба		1
38	18-25-46 Хомутик		2
39	700-40-2654 Прокладка		43
40	24-25-127СП Труба		1
41	31308 Шайба		2
42	—	Болт М10×18.58.019	3
43	24-25-129СП Труба		1
44	—	Хомут 22	2
45	700-40-3434 Шланг		1
46	—	Гайка М6.6.019	1
47	—	Шайба 6Т 65Г 09	1
48	—	Хомут 15	1!
49	700-41-2636 Хомут		1
50	—	Болт М6×16.58.019	1
51	700-40-2973 Прокладка		1
52	08414 Скоба		1
53	3013 Гайка		8
54	31477 Шайба		4
55	50-25-134СП Лента		2
56	25567СП Ниппель		1
57	50-25-137СП Опора правая		1
