Форсунки Т-130 Б-130 ЧТЗ

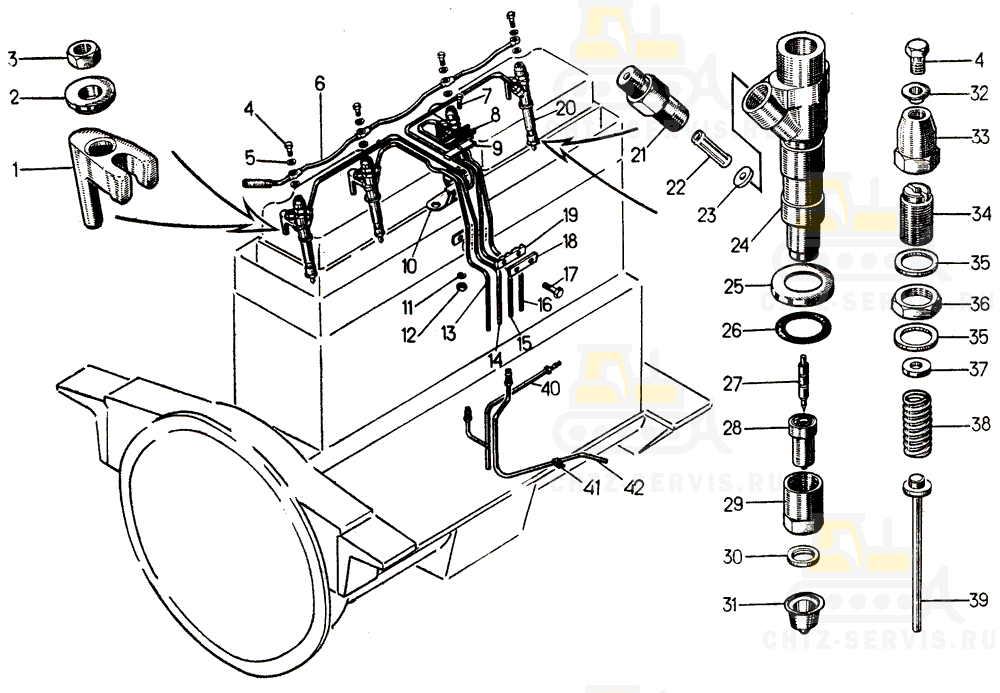

На картинке форсунки т-130 б-130 схематично из каталога запчастей ЧТЗ

Форсунки с трубками высокого давления 14-69-4СП на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	14-69-107СП Распылитель		4
—	14-69-114СП Топливопроводы		1
—	14-69-116СП Фильтр		4
1	14-69-42 Рычаг		4
2	14-69-46 Шайба		4
3	3010 Гайка		4
4	67143 Штуцер		4
5	40938 Кольцо		8
6	700-41-2061СП Трубка		1
7	—	Болт М10×35.58.019	1
8	67480 Колодка		1
9	46808 Прокладка		2
10	14-69-53 Кронштейн		1
11	—	Шайба 10ОТ 65Г 09	3
12	—	Гайка М10.6.019	3
13	14-69-109СП Топливопровод I цилиндра		1
14	14-69-110СП Топливопровод II цилиндра		1
15	14-69-111СП Топливопровод III цилиндра		1
16	14-69-112СП Топливопровод IV цилиндра		1
17	—	Болт М10×40.58.019	2
18	67287 Планка		1
19	40939 Прокладка		2
20	14-69-117СП Форсунка		4
21	14-69-39 Штуцер ²		4
22	14-69-36 Элемент фильтрующий ²		4
23	14-69-32 Кольцо		4
24	14-69-44 Корпус форсунки		4
25	14-69-37 Щиток		4
26	700-40-2241 Кольцо		4
27	14-69-22 Игла ¹		4
28	14-69-23 Корпус распылителя ¹		4
29	317-23 Гайка распылителя		4
30	700-40-2010 Кольцо		4
31	700-40-5109 Колпак		4
32	700-40-5110 Пробка		4
33	14-69-55 Колпак форсунки		4
34	14-69-30 Винт		4
36	317-25 Контргайка		4
37	14-69-40 Шайба		4
38	700-38-2674 Пружина		4
39	14-69-118СП Штанга		4
40	41676СП Трубка		1
41	41638 Хомутик		2
42	41674СП Трубка		1
85	40936 Кольцо		8
¹ Заказывать комплект 14-69-107СП. ² Заказывать комплект 14-69-116СП.
