Установка коллекторов Т-130 Б-130 ЧТЗ

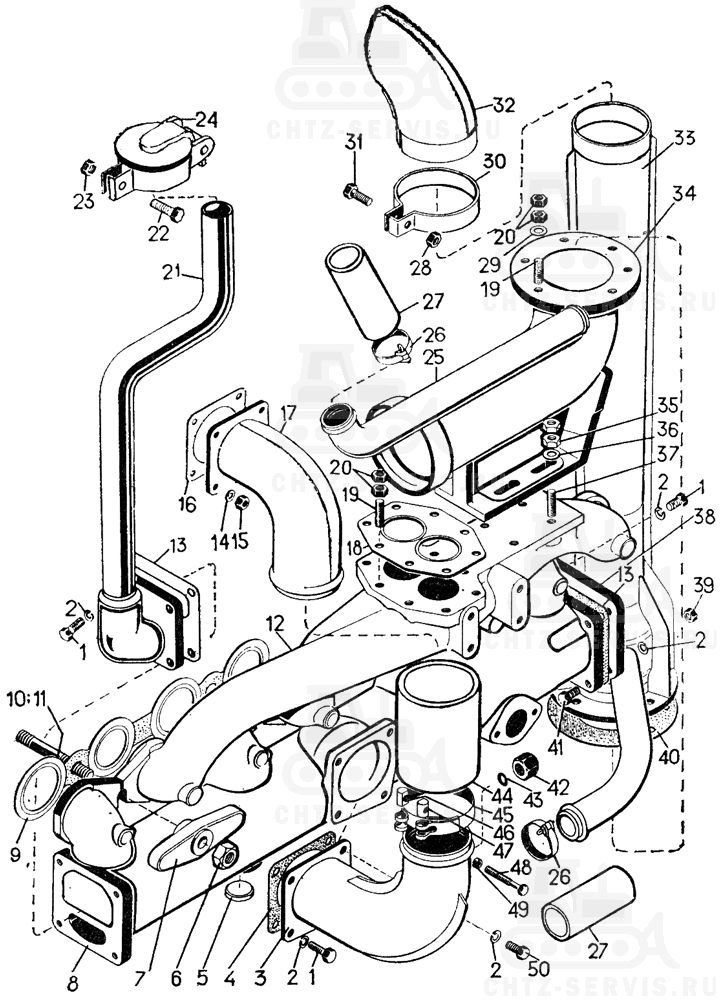

На картинке установка коллекторов т-130 б-130 схематично из каталога запчастей ЧТЗ

Установка коллекторов на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	51-05-11СП Коллектор всасывающий		1
—	51-05-113СП Болт стяжной		4
—	51-05-415СП Хомут		4
1	—	Болт М10Х25.58.019	6
2	—	Шайба 10ОТ 65 Г 09	8
3	51-05-128СП Патрубок нижний		1
4	700-40-2233 Прокладка		1
5	0295 Заглушка		3
6	3013 Гайка		4
7	05688 Планка прижимная		4
8	51-05-28 Коллектор		1
9	700-40-3880СП Прокладка		2
10	700-29-2210 Шпилька		2
11	700-29-2211 Шпилька		2
12	16-05-291 Коллектор выхлопной		1
13	700-40-2281 Прокладка		1
14	—	Шайба 8Т 65Г 09	4
15	—	Гайка М8Х16.019	4
16	700-40-2758 Прокладка		1
17	51-05-135СП Патрубок		1
18	700-40-2754СП Прокладка		1
19	—	Шпилька М10Х35.66.089	14
20	—	Гайка М10.6.089	1
21	16-05-216СП Труба выхлопная пускового двигателя		1
22	—	Болт Мб X 20.58.019	1
23	—	Гайка М6.6.019	4
24	14-05-133СП Крышка		1
25	51-05-152 Труба		1
26	—	Хомут 55	4
27	700-40-3686 Рукав		2
28	—	Гайка М8.6.019	3
29	31308 Шайба		6
30	51-05-131 Хомут		1
31	—	Болт М8Х35.58.019	1
32	51-05-143СП Патрубок		1
33	51-05-166СП Труба выхлопная		1
33	16-05-279 Крышка		1
34	16-05-570 Патрубок выпускной		1
35	3011-7 Гайка		8
36	3135 Шайба		4
37	—	Шпилька М12Х35.66.089	4
39	—	Гайка М10.6.019	28
40	700-40-2636 Прокладка		1
41	—	Болт М10Х40.58.019	1
42	51-05-34 Гайка		1
43	401157 Кольцо		1
44	700-40-3484 Рукав		1
45	51-05-114СП Лента		4
46	51-05-38 Серьга		4
47	51-05-39 Серьга		4
48	700-28-2377 Болт		4
49	51-05-35 Втулка		4
50	—	Болт М10Х20.58.019	2
