Регулятор дизеля Т-130 Б-130 ЧТЗ

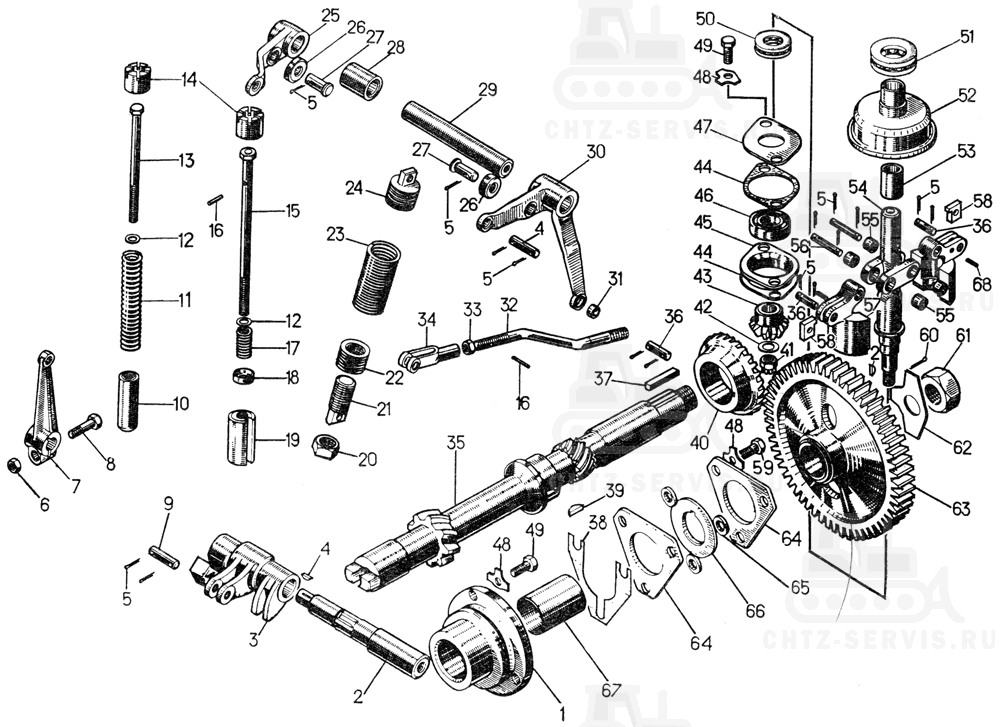

На картинке регулятор дизеля т-130 б-130 схематично из каталога запчастей ЧТЗ

Регулятор дизеля на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
—	06328СП Муфта		1
—	06336СП Рычаг двуплечий		1
—	06367СП Подшипник		1
—	06581СП Валик регулятора ¹		1
—	06582СП Валик регулятора		1
—	06584СП Груз регулятора ¹		2
—	16-06-101СП Валик ¹		1
—	16-06-106СП Пружина		1
—	29-06-101СП Валик		1
—	29-06-102СП Валик		1
—	29-06-103СП Груз регулятора		2
—	51-06-101СП Тяга		1
1	06368 Корпус		1
2	06339 Валик		1
3	06340 Рычаг трехплечий		1
4	341	Шпонка	1
5	—	Шплинт2X12.019	8
6	—	Гайка М8.6.019	1
7	16-06-13 Рычаг		1
8	2848 Болт		1
9	06347 Палец		2
10	06353 Упор минимальной подачи		1
11	38349 Пружина		1
12	31365 Шайба		2
13	06352 Болт минимальной подачи		1
14	06348 Муфта		2
15	06375СП Болт максимальной подачи		1
16	700-32-2181 Штифт		2
17	38348 Пружина		1
18	05350 Колпачок		1
19	06351 Упор максимальной подачи		1
20	3031-2 Гайка		1
21	06346 Наконечник		1
22	06345 Наконечник		1
23	700-38-2181 Пружина		1
24	06592 Наконечник		1
25	51-06-2 Рычаг		1
26	06334 Ролик		2
27	06335 Валик		2
28	06332 Втулка		1
29	06331-1 Валик регулятора		1
30	51-06-1 Рычаг		1
31	06338 Втулка		1
32	51-06-4 Тяга		1
33	—	Гайка М6.6.019	1
34	51-06-5 Вилка		2
35	06361-1 Валик привода		1
36	06322 Ось		1
37	34116 Шпонка		1
38	14-06-3 Прокладка		5
39	3432 Шпонка		1
40	06370-1 Шестерня		1
41	30225 Гайка		1
42	31363 Шайба		1
43	06324 Шестерня		1
44	06327 Прокладка		7
45	06593 Корпус		1
46	—	Подшипник 203	1
47	06576 Фланец		1
48	31366 Шайба		3
49	—	Болт М8Х20.58.019	5
50	—	Подшипник 8104	1
51	—	Подшипник 8205	1
52	06329-1 Муфта		1
52	06534-1 Муфта		1
53	06330 Втулка		1
54	06583 Валик регулятора		1
55	06318 Втулка		4
56	06323 Ось		2
57	29-06-2 Груз регулятора		2
57	06585 Груз регулятора ¹		2
58	06321 Сухарик		2
59	—	Болт М8Х25.58.019	3
60	—	Шплинт 2X16.019	8
61	30227 Гайка		1
62	31364 Пластина		1
63	29-06-1 Шестерня		1
63	16-06-1 Шестерня ¹		1
64	06363 Плита		2
65	06364 Втулка		3
66	06615 Шайба		1
67	67205 Втулка		1
68	32251 Штифт		2
¹ Для болотоходных тракторов
