Кожух шестерен распределения и передняя опора дизеля Т-130 Б-130 ЧТЗ

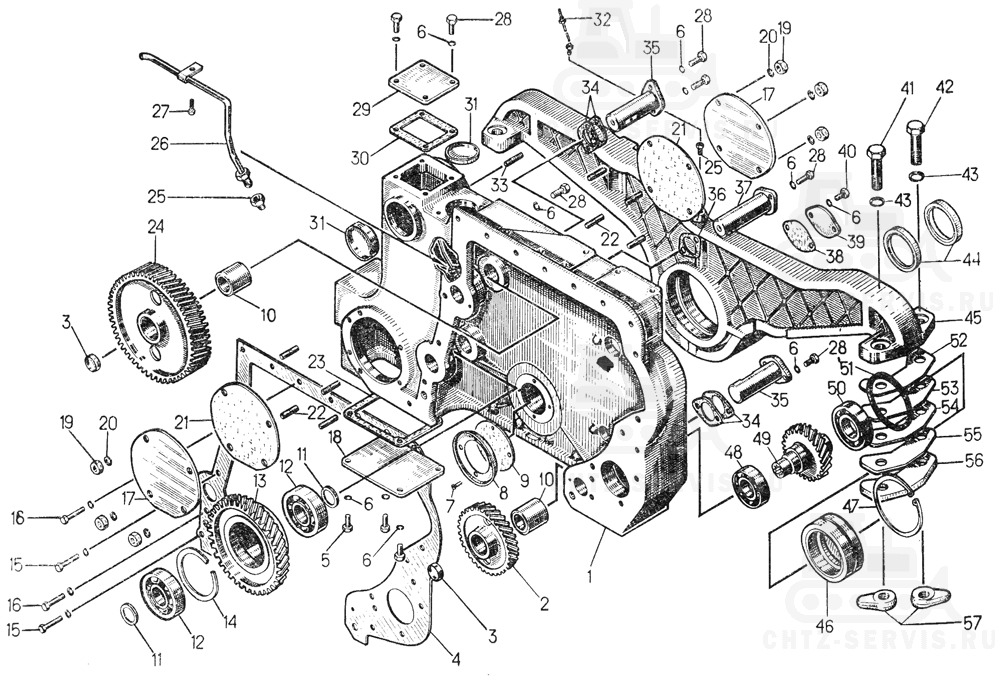

На картинке кожух шестерен распределения и передняя опора дизеля т-130 б-130 схематично из каталога запчастей ЧТЗ

Кожух шестерен распределения и передняя опора дизеля на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
-	16-01-152СП Кожух шестерен распределения		1
-	16-01-166СП Шестерня		1
-	16-01-167СП Шестерня		1
1	16-01-100 Кожух шестерен распределения		1
2	16-01-152 Шестерня		1
3	013	Заглушка	2
4	700-40-3105 Прокладка		1
5	-	Болт M10X25.58.019	4
6	-	Шайба 10ОТ 65 Г 09	16
7	-	Винт ЗМ6Х12.58.019	4
8	16-01-105 Шайба		1
9	700-40-3111 Прокладка		1
10	01459 Втулка		1
11	700-58-2111 Кольцо		2
12	-	Подшипник 407	2
13	16-01-102 Шестерня большая		1
14	700-58-2112 Кольцо		1
15	-	Болт M10X35.58.019	4
16	-	Болт М10Х40.58.019	3
17	16-01-156 Крышка		2
18	16-01-158 Крышка		1
19	-	Гайка M12X1,25.6.019	8
20	-	Шайба 120Т 65 Г 09	8
21	700-40-3766 Прокладка		2
22	700-29-2192 Шпилька		8
23	700-40-2292 Прокладка		1
24	16-01-162 Шестерня		1
25	41242 Штуцер		1
26	29-09-120СП Трубка		1
27	-	Болт М6X16.58.019	1
28	-	Болт M10X 30.58.019	10
29	01479 Крышка		1
30	40856 Прокладка		1
31	01173 Заглушка		2
32	16-09-156СП Трубка		1
33	700-29-2354 Шпилька		5
34	40285 Прокладка		4
35	01463 Ось шестерни		2
36	700-40-3245 Прокладка		1
37	16-01-142 Ось шестерни		1
38	700-40-2116 Прокладка		1
39	051130 Заглушка		1
40	-	Болт M10Х 22.58.019	2
41	28586 Болт		2
42	-	Болт М20Х1.5Х85.56С.019	2
43	-	Шайба 20ОТ 65 Г 09	4
44	40831СП Сальник		2
45	29-01-39 Опора передняя		1
46	29-01-34 Крышка		1
47	700-58-2084 Кольцо		1
48	-	Подшипник 307	1
49	16-01-103 Шестерня		1
50	-	Подшипник 308	1
51	-	Кольцо 120-125-30-2-2	1
52	24-11-33 Прокладка		2
53	24-11-34 Прокладка		2
54	24-11-35 Прокладка		4
55	24-11-36 Прокладка		2
56	24-11-37 Прокладка		2
57	24-11-39 Планка		2
