Блок с картером и кожухами Т-130 Б-130 ЧТЗ

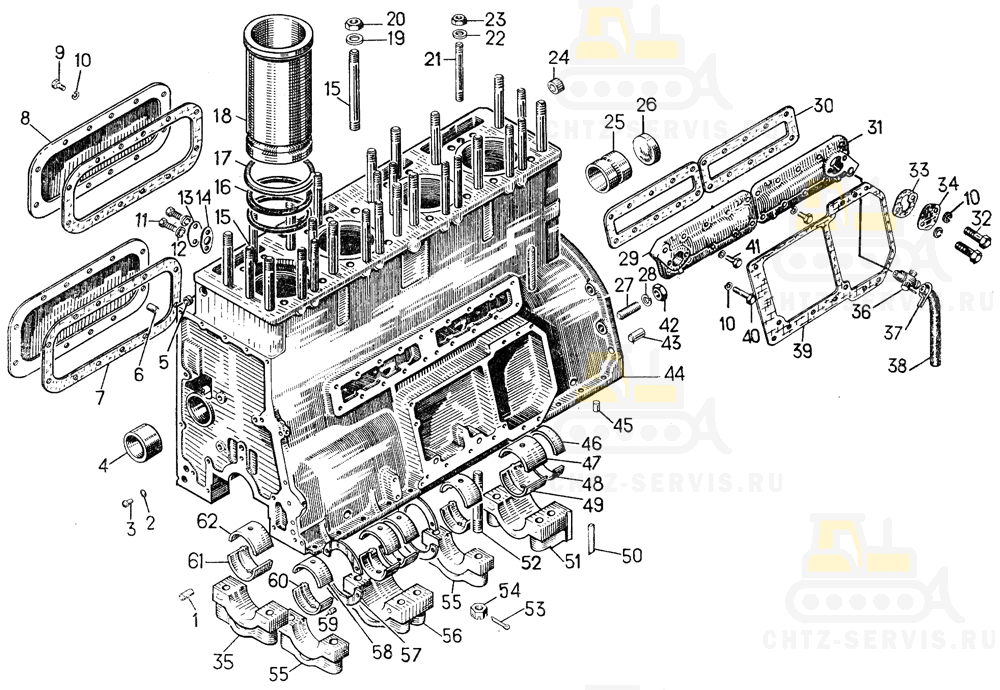

На картинке блок с картером и кожухами т-130 б-130 схематично из каталога запчастей ЧТЗ

Техническая спецификация узла «Блок с картером и кожухами» для трактора Т-130. Содержит перечень комплектующих: гильзы цилиндров, вкладыши коренных подшипников различных размерных групп, крышки, прокладки, крепёжные элементы. Приведены номенклатурные номера и количественные данные для заказа запасных частей.

Блок с картером и кожухами на Т-130
#	Номенклатурный номер	Наименование детали	Кол-во
-	21-43-сб121 Кран КР-3Б		1
-	51-01-101СП Блок с гильзами		1
-	51-01-102СП Блок с крышками		1
-	51-01-103СП Блок с втулками		1
-	А23.01-103-160сбН1	Комплект коренных вкладышей 1-го нормального размера	1
-	А23.01-103-160сбН2	Комплект коренных вкладышей 2-го нормального размера	1
1	3262 Штифт цилиндрический		2
2	40738 Кольцо		2
3	01464 Трубка		1
4	А57.02.001А	Втулка распределительного вала	1
5	0280 Заглушка		1
6	32221 Штифт цилиндрический		2
7	40849 Прокладка		2
8	01467 Крышка		2
9	-	Болт M10×22.58.019	24
10	-	Шайба 10 ОТ 65Г 09	46
11	-	Болт М8Х20.58.019	2 ²
12	-	Шайба 8Т 65Г 09	2 ²
13	71134 Фланец		1 ²
14	40984 Прокладка		1 ²
15	01434 Шпилька		12
16	40210 Кольцо		8
17	40201 Прокладка		4
18	01466-2 Гильза цилиндра		4
19	31340 Шайба		8
20	30211 Гайка		12
21	2971 Шпилька		18
22	3178 Шайба		16
23	30212 Гайка		18
24	40857СП Сальник		1
25	А57.02.003А	Втулка распределительного вала	3
26	01173 Заглушка		1
27	29316 Шпилька		7
28	-	Шайба 20 ОТ 65Г 09	7
29	14-01-71 Крышка		l
30	700-40-4456 Прокладка		2
31	14-01-72 Крышка задняя		1
32	-	Болт М10Х20.58.019	2
33	46792 Прокладка		2
34	16-01-139 Крышка		2
35	011011 Крышка переднего подшипника ¹		1
36	-	Кран КР-ЗБ	1
37	-	Проволока КО-1,6	1
38	46804 Рукав		1
39	700-40-2195 Прокладка		1
40	-	Болт М10Х40.58.019	2
41	-	Болт M10×25.58.019	19
42	3014 Гайка		7
43	32222 Штифт цилиндрический		2
44	51-01-1 Блок ¹		1
45	32223 Штифт цилиндрический		2
46	А23.01-10314А ³	Вкладыш коренного подшипника верхний	1
46	А23.01-10314А-01 ⁴	Вкладыш коренного подшипника верхний	1
47	А23.01.10312А ³	Вкладыш коренного подшипника верхний	1
47	А23.01-10312А-01 ⁴	Вкладыш коренного подшипника верхний	1
48	А23.01-10315А ³	Вкладыш коренного подшипника нижний	1
48	А23.01-10315А-01 ⁴	Вкладыш коренного подшипника нижний	1
49	А23.01.10313А ³	Вкладыш коренного подшипника нижний	1
49	А23.01.10313А ³	Вкладыш коренного подшипника нижний	1
50	40279 Прокладка		2
51	14-01-19 Крышка заднего подшипника ¹		1
52	01403 Шпилька		14
53	-	Шплинт 4×40	14
54	30210 Гайка		14
55	011012 Крышка промежуточного подшипника ¹		2
56	29-01-31 Крышка среднего подшипника ¹		1
57	А23.01-13701А ⁵	Кольцо упорное	4
58	А23.01.10310А	Вкладыш коренного подшипника верхний	4
58	А23.01-10310А-01 ⁴	Вкладыш коренного подшипника верхний	4
59	700-32-2038 Штифт		5
60	А23.01-10311А ³	Вкладыш коренного подшипника нижний	4
60	А23.01-10311А-01 ⁴	Вкладыш коренного подшипника нижний	4
61	А23.01-10309А ³	Вкладыш коренного подшипника нижний	1
61	А23.01-10309А-01 ⁴	Вкладыш коренного подшипника нижний	1
62	А23.01-10308А ³	Вкладыш коренного подшипника верхний	1
62	А23.01-10308А-01 ⁴	Вкладыш коренного подшипника верхний	1
¹ Отдельно не поставляется. Заказывать 51-01-102СП. ² Для тропиков. ³ Заказывать комплект А23.01-103-160-сбН1 при применении валов 16-03-1120КСП, при перешлифовке валов заказывать ремонтные комплекты. ⁴ Заказывать комплект А23.01-103-160сбН2 при применении валов 16-03-112СП, 16-03-1120ШСП; при перешлифовке валов заказывать ремонтные комплекты. ⁵ Отдельно не поставляется, входит в комплекты А23.01-103-160сбН1 или ремонтные.

Документация описывает состав сборочной единицы «Блок с картером и кожухами» трактора Т-130, включающей блок цилиндров с гильзами, картер с крышками, систему смазки с краном КР-3Б и комплекты коренных вкладышей двух нормальных размеров (Н1, Н2).

Структура изделия предусматривает применение ремонтных комплектов при перешлифовке коленчатых валов.

Особенности поставки: отдельная реализация деталей ограничена, ряд позиций поставляется только в составе подкомплектов (51-01-102СП, А23.01-103-160сбН1/Н2). Для эксплуатации в тропических климатических условиях предусмотрены специальные модификации фланцев и прокладок.
