Система топливная 749-25-5СП ДЭТ-320 ЧТЗ

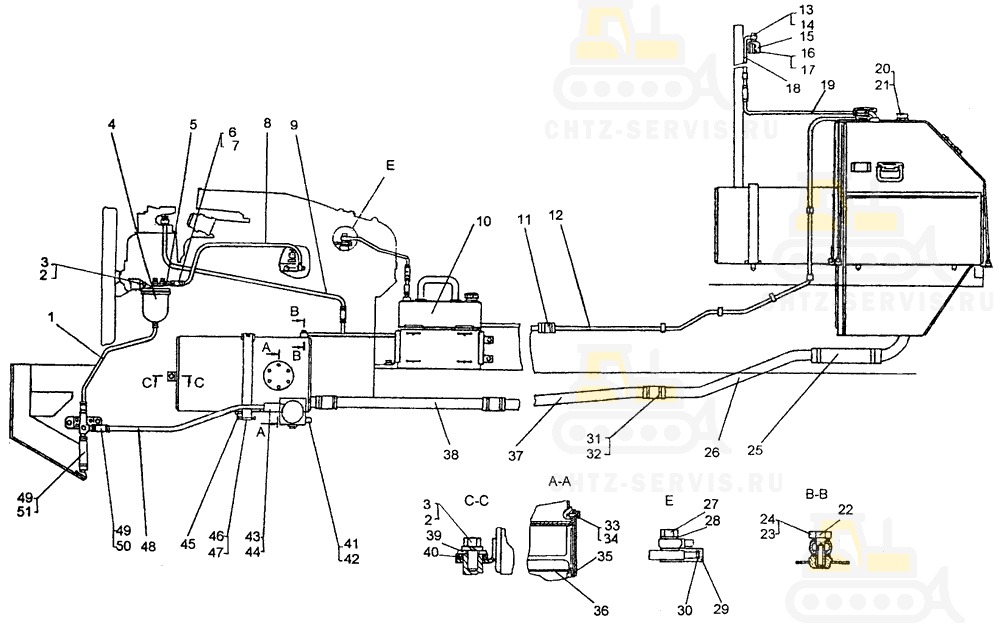

На картинке система топливная 749-25-5сп дэт-320 схематично из каталога запчастей ЧТЗ

Система топливная 749-25-5СП ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	749-25-5СП	Система топливная
1	749-25-181 Труба		1
2	-	Шайба 12 ОТ 65Г09	3
3	-	Болт M12-6g×25.58.019	3
4	-	Фильтр грубой очистки топлива 840.1105010СБ	1
5	749-25-213СП Патрубок		1
6	700-21-2235-07СП Хомут		6
7	-	Рукав-деталь 12-22-80-1,3(13)	0,24 m
8	749-25-210СП Труба		1
9	749-25-197СП Труба		1
10	749-25-195СП Бак		1
11	700-40-3479 Рукав		9
12	748-25-378СП Труба		1
13	700-28-2457 Болт поворотного угольника		1
14	700-40-336-02 Прокладка		2
15	714-05-СБ141 Сапун		1
16	-	Болт M6-6g×12.88.35.019	2
17	-	Шайба 6Т 65Γ 09	22
18	749-25-179СП Труба		1
19	748-25-379СП Труба		1
20	714-72-44-02 Кольцо 034-040-36-2-2		1
21	-	Датчик уровня ДТ 7.1-05 РИВП 4538.45 003-05	1
22	-	Проволока КО 1,0	9,6 M
23	-	Кольцо 12×16	4
24	701-05-41 Болт зажимной		2
25	700-40-3501 Рукав		1
26	748-25-577 Труба		1
27	700-55-47 Болт поворотного угольника		1
28	40912 Кольцо		2
29	700-33-284 Гайка глухая		1
30	700-58-153 Заглушка		1
31	700-41-2235-25СП Хомут		25
32	700-40-3500 Рукав		6
33	-	Болт M8-6g×16.88.35.019	8
34	-	Шайба 8T 65Γ 09	8
35	748-25-219 Прокладка		1
36	748-25-188СП Фильтр		1
37	748-25-334 Труба		1
38	749-25-148 Труба		1
39	748-25-257 Накладка		1
40	748-25-256 Прокладка		2
41	-	Кольцо 14×20	1
42	-	Датчик наличия воды 1138 45020	1
43	700-41-2235-15СП Хомут		2
44	700-40-3492 Рукав		1
45	700-40-4235 Прокладка		1
46	700-47-2009 Валик с головкой		10
47	-	Шплинт 2×16.019	10
48	749-25-211СП Труба		1
49	700-41-2235-11СП Хомут		4
50	700-40-3488 Рукав		1
51	-	Рукав-деталь 20-30,5-160-1,3(13)	0,16 M

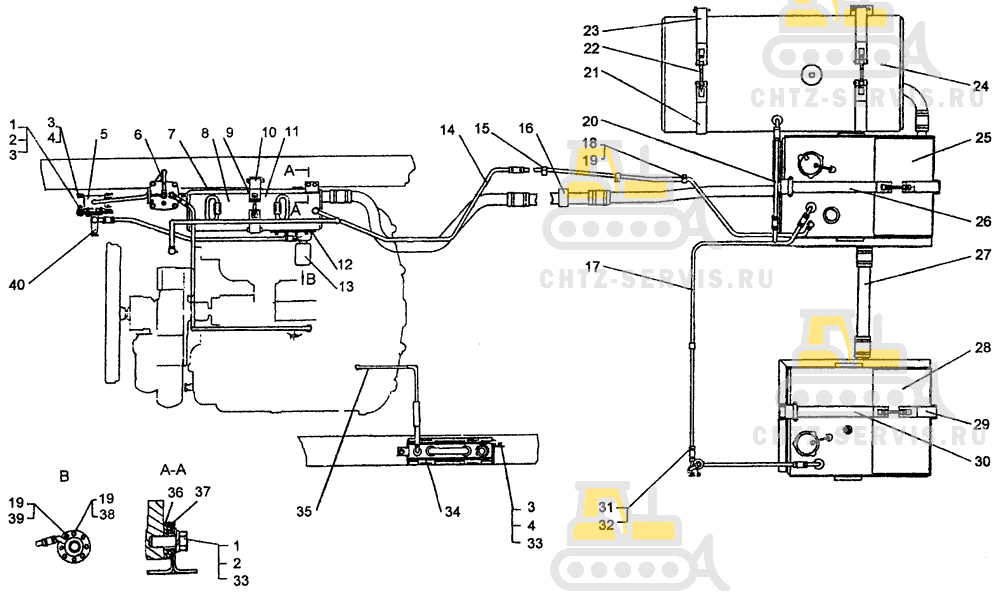

Поз.	Номенклатурный номер	Наименование детали	Кол-во
1	-	Болт M10-6g×25.58.019	6
2	-	Гайка М10-7Н.6.019	2
3	-	Шайба 10 ОТ 65Γ 09	11
4	-	Болт M10-6g×20.58.019	5
5	749-25-178 Кронштейн		1
6	749-25-212СП Труба		1
7	748-25-258 Прокладка		2
8	749-25-205СП Бак		1
9	748-25-654 Прокладка		3
10	748-25311СП Лента		1
11	748-25-312СП Лента		1
12	748-25-338 Прокладка		1
13	-	Агрегат электронасосный 1ЭЦН-2.8-000ЕД	1
14	749-25-199СП Труба		1
15	700-54-201-04 Хомутик		12
16	700-54-60 Хомутик		1
17	749-25-184СП Труба		1
18	-	Болт M6-6g×16.88.35.019	12
19		Шайба 6Т 65Γ 09	22
20	749-25-190СП Труба		1
21	749-25-191СП Лента		2
22	748-99-1122 Винт		2
23	749-25-192СП Лента		2
24	749-25-189СП Бак		1
25	749-25-181СП Бак правый		1
26	749-25-193-01СП Лента		1
27	749-25-149 Труба		1
28	749-25-182СП Бак левый		1
29	748-25-242СП Лента		2
30	749-25-193СП Лента		1
31	700-41-2235-03СП Хомут		17
32	700-40-3479 Рукав		9
33	-	Шайба 10.02.019	5
34	749-25-214СП Короб		1
35	749-25-204СП Труба		1
36	700-40-4236 Прокладка		1
37	748-25-526 Прокладка		5
38	-	Гайка М6-7Н.6.016	6
39	-	Винт BM6-6g×16.58.019	2
40	749-25-209СП Кран		1
