Распределитель 749-99-122СП ДЭТ-320 ЧТЗ

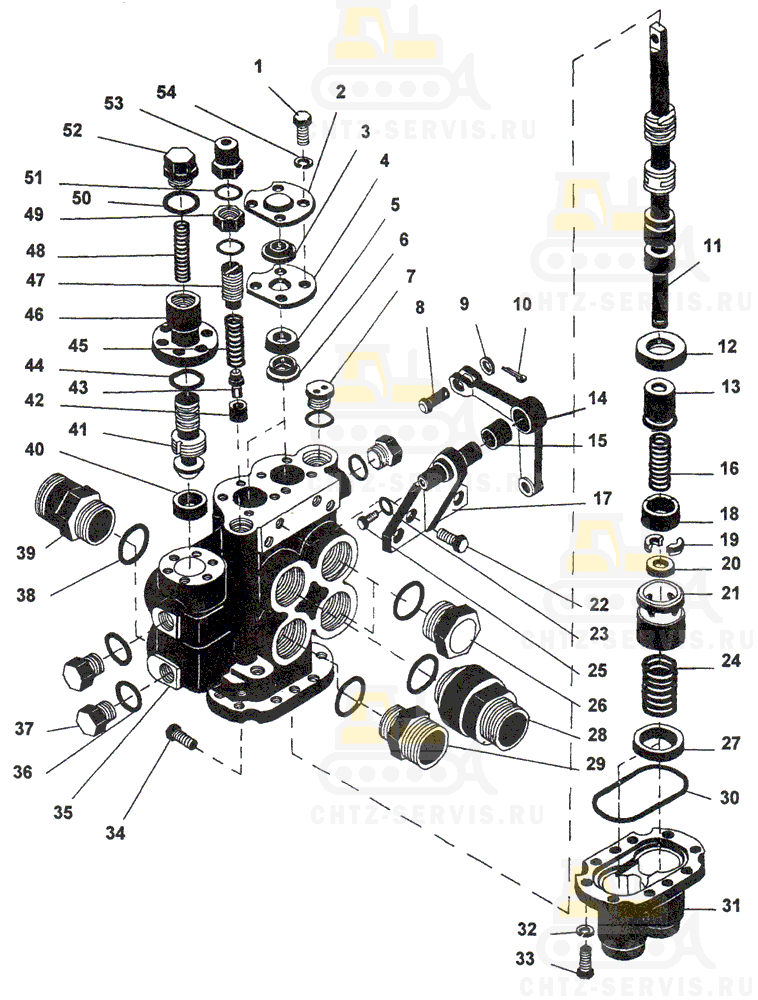

На картинке распределитель 749-99-122сп дэт-320 схематично из каталога запчастей ЧТЗ

749-99-122СП Распределитель ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	749-99-122СП Распределитель		-
-	748-99-416СП Корпус		1
1	-	Болт M10×20.58.019	8
2	748-99-887 Крышка		2
3	748-99-65 Манжета		2
4	748-99-886 Крышка		2
5	748-99-68 Манжета		2
6	748-99-176 Манжетодержатель		2
7	700-37-163 Пробка		1
8	700-47-2110 Ось		2
9	-	Шайба 12×2.02.019	2
10	-	Шплинт 3,2×25.019	2
11	748-99-888 Золотник		2
12	748-99-890 Кольцо		2
13	748-99-893 Втулка		2
14	749-99-228СП Рычаг		2
15	748-17-358-1 Втулка		1
16	700-38-547 Пружина		2
17	748-99-420СП Стойка		1
18	748-99-158 Втулка		2
19	748-99-61 Кольцо разрезное		2
20	748-99-62 Кольцо замковое		2
21	748-99-59 Втулка		2
22	-	Болт M12-6g×25.58.019	4
23	700-40-8567СП Кольцо медно-асбестовое		1
24	700-38-546 Пружина		2
25	700-37-315 Пробка		1
26	700-37-2172 Пробка		2
27	748-99-892 Кольцо		1
28	748-99-980 Штуцер		2
29	748-99-937 Штуцер		3
30	46385 Кольцо		1
31	748-99-891 Корпус		1
32	700-31-944-02 Шайба отгибная		16
33	-	Болт M10-6g×25.58.019	16
34	375	Пробка	3
35	748-99-884 Корпус ¹		1
36	903.01.30 Кольцо уплотнительное		1
37	700-37-2234 Пробка		3
38	770-55-67 Кольцо уплотнительное		8
39	748-99-996 Штуцер		1
40	748-99-325 Гнездо		1
41	748-99-241 Клапан ²		1
42	748-99-450 Гнездо ³		1
43	748-99-464 Клапан ³		1
44	901.01.84 Кольцо		1
45	700-38-1022 Пружина		1
46	748-99-242 Направляющая ²		1
47	748-99-757 Винт		1
48	700-38-663 Пружина		'1
49	700-30-2037 Гайка		1
50	-	Кольцо 27×35	1
51	-	Кольцо 24×30	5
52	700-37-91 Пробка		1
53	748-99-889 Колпачок		1
54	-	Шайба 10 ОТ 65Γ 09	8
¹ Входит в 748-99-416СП. ² Заказывать комплект 748-99-357СП. ³ Заказывать 748-99-233СП.
