Гидропривод ДЭТ-320 ЧТЗ

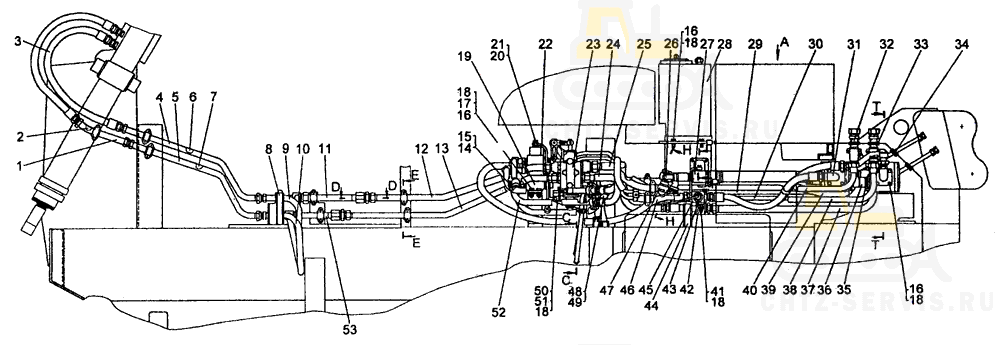

На картинке гидропривод дэт-320 схематично из каталога запчастей ЧТЗ

Гидропривод ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
-	749-99-7СП Гидропривод		-
1	749-99-202-01СП Труба		1
2	749-99-202СП Труба		1
3	50-26-487-02СП Рукав 25		8
4	749-99-261-0ЗСП Труба		1
5	749-99-261-02СП Труба		1
6	749-99-261-01СП Труба		1
7	749-99-261СП Труба		1
8	748-99-199СП Стойка		3
9	749-99-262СП Труба		1
10	749-99-262-01СП Труба		1
11	749-99-205-01СП Труба		1
12	749-99-115СП Труба		1
13	749-99-115-01СП Труба		1
14	748-99-959 Болт		2
15	-	Кольцо 39×45	4
16	-	Болт M12-6g×40.58.019	31
17	-	Гайка М12-7Н.6.019	4
18	-	Шайба 12 ОТ 65Γ 09	41
19	749-99-227СП Распределитель		1
20	700-28-2457 Болт поворотного угольника		4
21	-	Кольцо 12×16	8
22	749-99-121СП Труба		1
23	749-99-122СП Распределитель		1
24	749-99-218СП Труба		1
25	749-99-217СП Труба		1
26	748-99-616СП Труба		1
27	749-99-246СП Трубопровод		1
28	749-99-239-01СП Бак масляный		1
29	749-99-248-02СП Труба		1
30	749-99-248-03СП Труба		1
31	50-26-129 Муфта угловая		2
32	749-99-266СП Труба		4
33	751-99-69 Муфта		4
34	700-40-6649 Втулка		2
35	700-58-2414 Кольцо		2
36	748-50-600 Муфта		2
37	749-99-264-01СП Труба		1
38	749-99-265-01СП Труба		1
39	749-99-264СП Труба		1
40	749-99-265СП Труба		1
41	-	Болт M12-6g×30.58.019	10
42	749-99-196 Кронштейн		1
43	748-99-665СП Кронштейн		1
44	748-99-1031 Стойка		1
45	748-99-663СП Клапан		1
46	749-99-21ЗСП Трубопровод		1
47	748-99-684СП Клапан		1
48	700-41-2235-17СП Хомут		8
49	700-46-2170 Рукав		2
50	-	Болт M12-6g×45.58.019	7
51	700-31-90 Шайба		6
52	749-99-225СП Труба		1
53	749-99-205-02СП Труба		1

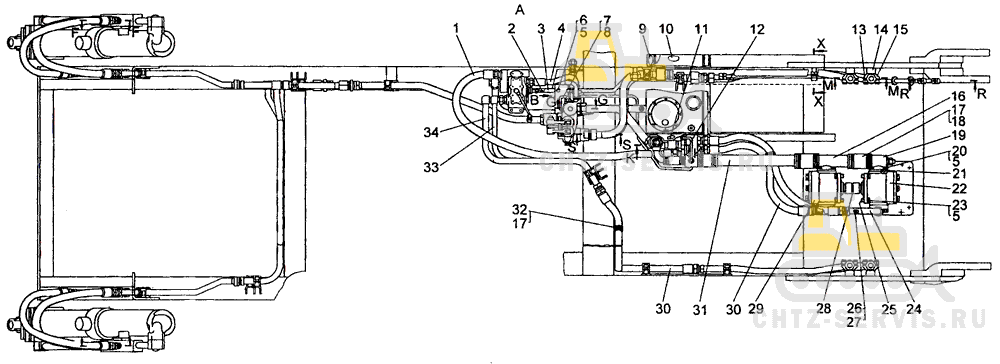

Поз.	Номенклатурный номер	Наименование детали	Кол.
1	50-26-487-08СП Рукав 25		1.
2	749-99-247-01СП Труба		1
3	749-99-247СП Труба		1
4	50-26-485-04СП Рукав 16		2
5	-	Шайба 12 ОТ 65Γ 09	41
6	-	Болт M12-6g×45.58.019	7
7	748-99-667СП Труба		1
8	748-99-1313 Ввертыш		1
9	749-99-371 Прокладка		1
10	749-99-369 Прокладка		1
11	749-99-370 Прокладка		1
12	748-99-669СП Труба		1
13	749-99-197 Хомут		14
14	748-99-909 Кронштейн		4
15	749-99-198 Бонка		14
16	749-99-138СП Труба		1
17	700-41-2235-29СП Хомут		14
18	700-40-3503 Рукав		3
19	749-99-139СП Труба		1
20	-	Болт M12-6g×30.58.019	10
21	-	Кольцо 060-070-58-2-5	2
22	-	Hacoc НШ-100А-3Л	1
23	-	Болт M12-6g×40.58.019	31
24	748-99-675СП Труба		1
25	700-40-3688 Прокладка		2
26	700-37-2179 Пробка		2
27	301-161А Кольцо		2
28	749-50-211 Втулка		1
29	-	Hacoc НШ-100А-З	1
30	50-26-487-02СП Рукав 25		8
31	749-99-344 Труба		1
32	700-40-3668 Прокладка		24
33	749-99-249-03СП Труба		1
34	749-99-249-02СП Труба		1

Поз.	Номенклатурный номер	Наименование детали	Кол.
1	700-40-3668 Прокладка		24
2	700-28-916 Болт		68
3	748-99-1015 Хомут		8
4	748-99-1014 Бонка		8
5	748-99-566 Кольцо		9
6	748-99-633 Штуцер		4
7	-	Кольцо 27×35	2
8	H.036.12.041	Заглушка сферическая	4
9	Н.036.01.005	Гайка накидная	4
10	700-30-2308 Гайка		2
11	700-57-387 Штуцер		2
12	700-57-316 Штуцер		4
13	46764 Кольцо		6
14	748-99-1159 Заглушка		4
15	700-33-9-01 Гайка накидная		4
16	-	Проволока КО 1,6	10 м
17	700-40-3126 Кольцо		1
18	700-57-392 Штуцер		2
19	-	Кольцо 038-046-46-2-2	2
20	42212 Муфточка		4
21	-	Болт M12-6g×40.58.019	31
22	50-26-230 Прижим		6
23	748-99-959 Болт		2
24	-	Кольцо 39×45	4
25	748-99-985 Клапан		1
26	748-99-963 Корпус		1
27	700-38-2409 Пружина		1
28	370-55-67 Кольцо		1
29	748-99-995 Ниппель		1
30	700-38-2239 Пружина		2
31	748-99-979 Клапан		2
