Бак масляный ДЭТ-320 ЧТЗ

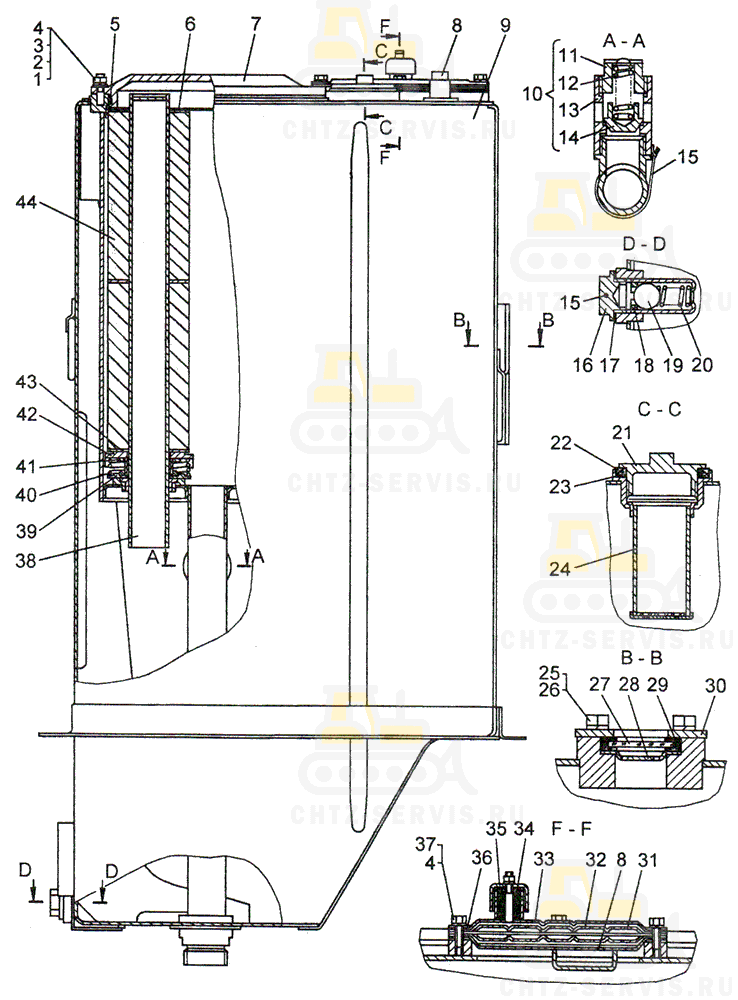

На картинке бак масляный дэт-320 схематично из каталога запчастей ЧТЗ

749-99-239-01СП Бак масляный ДЭТ-320
Поз.	Номенклатурный номер	Наименование детали	Кол.
1	-	Шпилька М8×25.66.019	8
2	-	Гайка М8-7Н.6.019	8
3	-	Шайба 8.01.019	8
4	-	Шайба 8T 65Γ 09	8
5	371-01 Пробка		1
6	749-99-319 Проставка		1
7	749-99-354 Крышка		1
8	749-99-242СП Отражатель		1
9	749-99-240-01 Бак		1
10	748-99-592СП Клапан		1
11	748-99-1172 Винт		1
12	700-38-669 Пружина		1
13	748-99-1173 Корпус		1
14	748-99-985 Клапан		1
15	-	Проволока КО 1,6	0,3 M
16	700-37-2242 Пробка		1
17	700-40-8567-07СП Кольцо медно-асбестовое		1
18	748-20-1013 Седло		1
19	-	Шарик Б25,4-100	1
20	700-38-1933 Пружина		1
21	748-09-329 Пробка		1
22	730-04-130 Кольцо		1
23	730-04-225 Прокладка		1
24	748-99-349СП Фильтр		1
25	-	Болт M6-6g×14.88.35.019	6
26	-	Шайба 6Т 65Г09	6
27	25741 Стекло		2
28	18-26-620 Отражатель		2
29	700-404695 Манжета		2
30	50-26-429 Крышка		2
31	748-99-770 Фильтр		2
32	748-99-769 Кассета		2
33	748-99-429СП Крышка		1
34	4286 Набивка сапуна		1
35	01200 Крышка сапуна		1
36	748-99-772 Прокладка		3
37	-	Болт M8-6g×16.88.35.019	8
38	749-99-241СП Труба		3
39	749-99-315 Вставка		3
40	700-38-180 Пружина		3
41	700-38-5255 Пружина		3
42	749-99-316 Опора		3
43	749-99-318 Прокладка		9
44	50-26-490СП Элемент фильтрующий		6
