Установка сидений ДЭТ-250 ЧТЗ

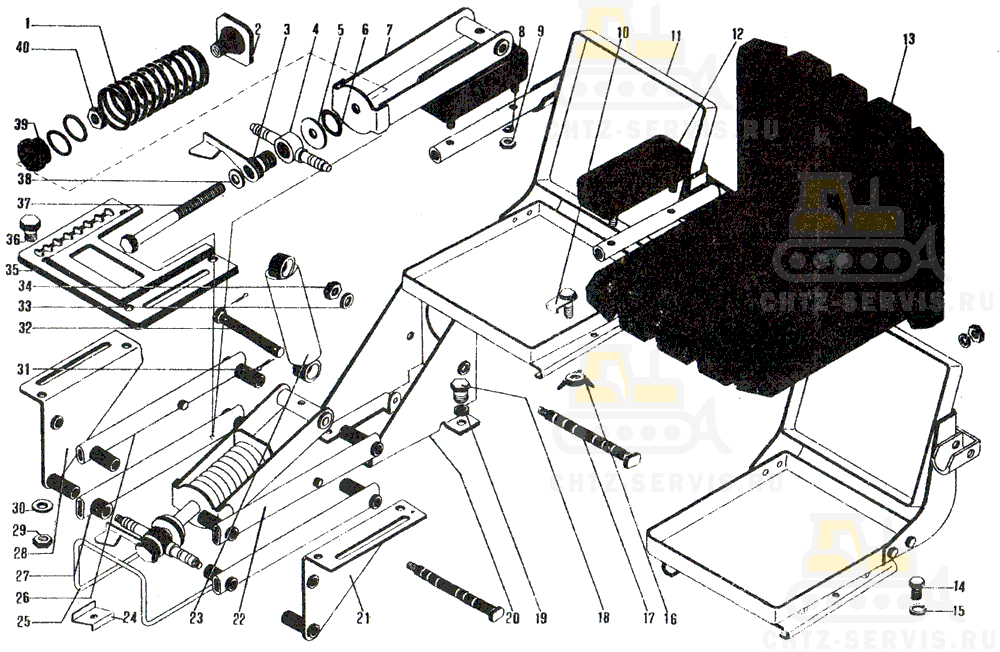

На картинке установка сидений дэт-250 схематично из каталога запчастей ЧТЗ

748-23-7СП Установка сидений ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
-	А31.00.000-02	Сиденье	1	34,805
-	A31.00.100	Четырехзвенник	1	15,338
1	А31.00-110	Пружина	1	1,100
2	А31.00.150	Шайба задняя	1	0,23
3	АЗ1.00.145	Втулка	1	0,308
4	А31.00.101	Ось фигурная	1	0,380
5	А31.00.112	Шайба	1
6	А31.00.109-01	Упор	3	0,006
7	АЗ1.00.140-01	Вилка	1	1,508
8	-	Шайба 6Т 65Г 06 ГОСТ 6402-70	10
9	-	Гайка М6.6.019 ГОСТ 5927-70	10
10	АЗ 1.00.500	Скоба	2	0,045
11	70-6800010	Панель сиденья	2	12,318
12	70-680600	Подушка подлокотника	4	0,285
13	А75.04.015	Подушка	2	3,176
14	-	Болт М10×18.46.019 ГОСТ 7796-70	2
15	-	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	6
16	-	Гайка М10.45Л.0112 ГОСТ 3032-76	2
17	АЗ 1.00.102	Ось кронштейна	4	0,200
18	-	Болт М10×30.46.019 ГОСТ 7796-70	4
19	-	Шайба 10-02 ГОСТ 6958-78	4
20	А31.00.135	Кронштейн	1	3,974
21	АЗ1.00.160	Опора левая	1	1,259
22	АЗ1.00.125	Звено верхнее левое	1	0,755
23	АС20.075.00.000	Амортизатор	1	0,666
24	АЗ1.00.604	Планка	2	0,025
25	АЗ 1.00.603	Ограждение	1	0,355
26	A31.00.l20 01	Звеноверхнее правое	1	0,755
27	А31.00.130	Звено нижнее	2	0,610
28	А31.00.165	Опора правая	1	1,259
29	-	Гайка М8.6.0l 12 ГОСТ 5915-70	4
30	-	Шайба 8 65Г 0115 ГОСТ 6402-70	4
31	-	Шплинт 2,5×16.001 ГОСТ 397-79	4
32	A31.00.113	Ось	2	0.028
33	-	Шайба 12 65Г 05 ГОСТ 6402-70	4
34	-	Гайка М12.6.0112 ГОСТ 5915-70	4
35	A31.00.001 -01	Постель панели	1	0,78
36	-	Болт М8-6×16.66.019 ГОСТ 7796-70	4
37	А31.00.175	Винт	1	0,542
38	-	Шайба 16.04.0115 ГОСТ 11371-78	1
39	А31.00.155	Кольцо	1	0,066
40	-	Гайка М16.6.0112 ГОСТ 5915-70	1
