Обогреватель ДЭТ-250 ЧТЗ

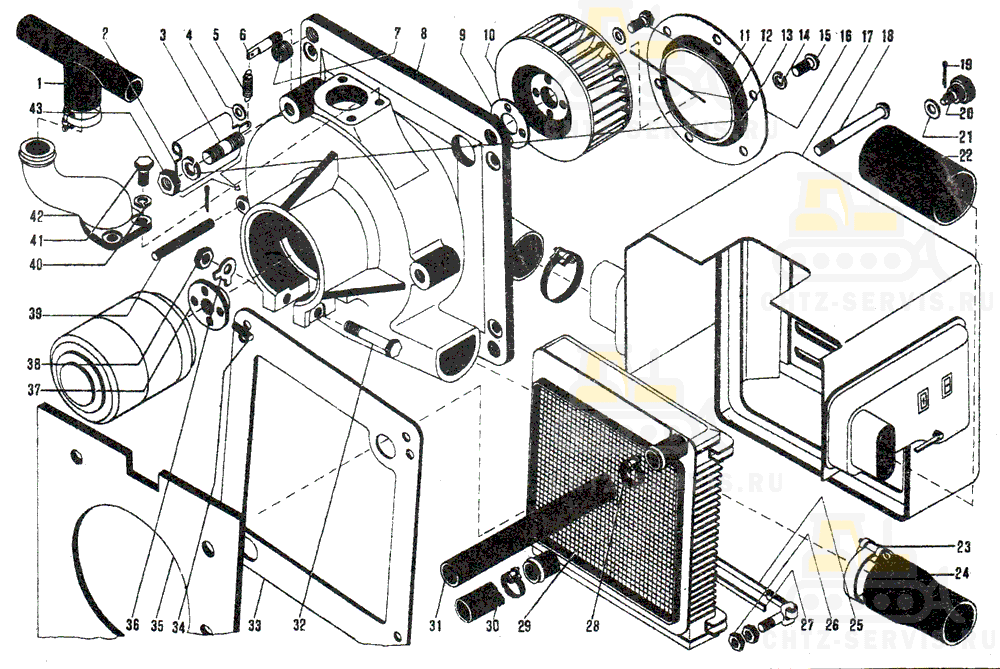

На картинке обогреватель дэт-250 схематично из каталога запчастей ЧТЗ

748-44-200СП Обогреватель ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	748-44-77 Тройник		1	0,08
2	748-44-197СП Заслонка		1	0,05
3	700-29-278 Шпилька		3	0,054
4	700-31-631 Шайба		1	0,004
5	38334 Пружина		1	0,005
6	730-58-122 Ушко		1	0,004
7	748-44-85 Ввертыш		4	0,011
8	748-44-280 Корпус		1	4,4
9	701-71-105 Шайба		1	0,026
10	748-44-113СП Ротор вентилятора		1	0,47
11	-	Болт 3М6×20.019 ГОСТ 7798-70	4	0,038
12	-	Проволока КО 1 ГОСТ 792-67	0,2 m	0.0015
13	-	Шайба 14 ОТ 65Г 06 ГОСТ 6402-70	3	0,0011
14	-	Шайба 5T 65Г 06 ГОСТ 6402-70	6	0,0006
15	-	Винт М6×10.48.019 ГОСТ 17473-72	6	0,020
16	748-44-153 Диффузор		1	0,05
17	748-44-198СП Кожух		1	5,03
18	748-44-277 Винт		4	0,045
19	-	Шплинт 2×12-001 ГОСТ 397-79	2	0,004
20	748-44-93 Ручка		1	0,095
21	-	Шайба 6.01.019 ГОСТ 11371-78	8	0,0016
22	748-44-82 Шланг		2	0,07
23	-	Хомут 62	6	0,015
24	700-40-6903 Патрубок		1	0,165
25	748-44-199СП Стяжка		2	0,044
26	-	Гайка М6.6.019 ГОСТ 5927-70	8	0,007
27	748-44-105 Амортизатор		2	0,035
28	-	Хомут 22	2	0,015
29	748-44-196СП Радиатор водяной		1	4.12
30	700-40-3486 Рукав		1	0,101
31	700-40-3487 Рукав		1	0,120
32	-	Болт М12×70.46.05 ГОСТ 7795-76	1	0,070
33	700-40-6886 Прокладка		1	0,21
34	700-32-2215 Штифт		1	0,002
35	700-40-6887 Прокладка		1	0,33
36	700-31-944-03 Шайба отгибная		1	0,012
37	748-44-283 Фланец		1	0,122
38	-	Гайка М12.6.019 ГОСТ 5927-70	1	0,080
39	748-44-80 Ось		1	0,02
40	-	Шайба 6Т 65Г 06 ГОСТ 6402-70	3	0,0016
41	-	Болт М6×16.46.019 ГОСТ 7798-70	3	0,025
42	748-44-78 Патрубок		1	0,23
43	-	Гайка М14.6.019 ГОСТ 5927-70	3	0,041
