Дверь ДЭТ-250 ЧТЗ

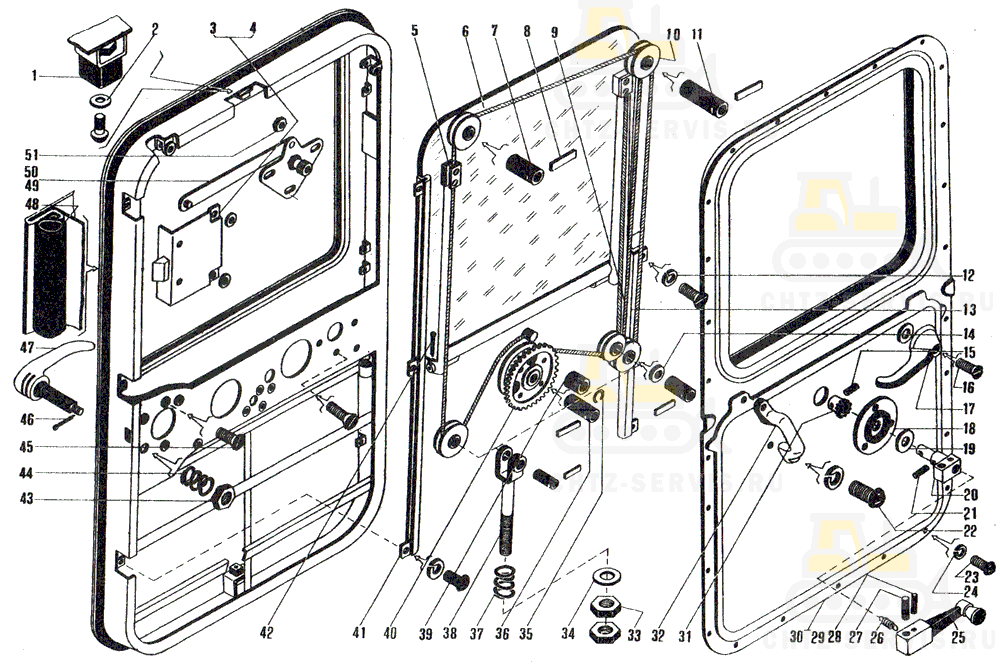

На картинке дверь дэт-250 схематично из каталога запчастей ЧТЗ

748-59-296СП / 297СП Дверь ДЭТ-250
Поз.	Номенклатурный номер	Наименование детали	Кол-во	Масса
1	700-40-3914 Амортизатор		2	0,02
2	-	Шайба 6.01.08КП.019 ГОСТ 11371-78	2
3	748-59-109ГЧ Замок левой двери		1	0,564
4	748-59-120ГЧ Замок правой двери		1	0,564
5	748-59-1354 Накладка		2	0,01
6	748-59-208СП Стекло		1	4,92
7	748-59-1039 Ось		3	0,008
8	748-59-1041 Пластина		6	0,00045
9	748-59-305СП Трос		1	0,09
10	748-59-1350 Ролик		6	0Д25
11	748-59-1040 Ось		2	0,012
12	-	Шайба 6Т 65Г 09 ГОСТ 6402-70	12
13	748-59-414СП Желобок		2	0,41
14	748-59-1021 Шайба		2	0,0025
15	-	Штифт 4u8×16	1
16	-	Винт В1М5 8g×12.58.019 ГОСТ 17475-80	8
17	425-6105260 Ручка		1	0,09
18	748-59-1057 Диск		1	0 18
19	700-31-120 Прокладка		4	0,0005
20	748-59-1325 Валик		1	0,08
21	-	Штифт 2u8×14	1
22	-	Винт B1М6-8g×16.58.019 ГОСТ 17473-80	20
23	-	Винт B1M4-8g×6.58.019 ГОСТ 17473-80	26
24	-	Шайба 4.01.019 ГОСТ 11371-78
25	748-59-1611 Ручка		2	0 99
26	700-38-621 Пружина		1	0.008
27	-	Штифт 8u8×22.029	1
28	-	Штифт 3u8×22.05	1
29	748-59-429СП Панель		1	2,57
30	748-59-430СП Панель		1	2,57
31	748-59-1326 Шестерня		1	0 035
32	748-59-753 Ручка		1	0,17
33	-	Гайка М10.6 ГОСТ 5915-70	4
34	700-31-277 Шайба		2	0,004
35	700-39-160 Кольцо		2	0,001
36	748-59-1351 Ось		6	0.012
37	700-38-704 Пружина		2	0,025
38	748-59-304СП Вилка		2	0,15
39	748-59-1352 Втулка		1	0,01
40	748-59-315СП Барабан		1	0,42
41	748-59-413СП Желобок		1	0,41
42	-	Шплинт 2×16.019 ГОСТ 397-79	2
43	351-28 Гайка		1	0,003
44	700-38-391 Пружина		1	0,002
45	-	Винт B1М6-8g×16.58.019 ГОСТ 17475-80	7
46	-	Шплинт 1,6×16.05 ГОСТ 397-79	1
47	748-59-1897 Ручка		1	0,17
48	748-59-1311 Уплотнение		1	0,72
49	748-59-374СП Привод замка		1
50	748-59-217СП Привод замка		1
51	-	Гайка М6.6.019 ГОСТ 5927-70	3
