Установка агрегатов систем впуска и выпуска Б12 ЧТЗ

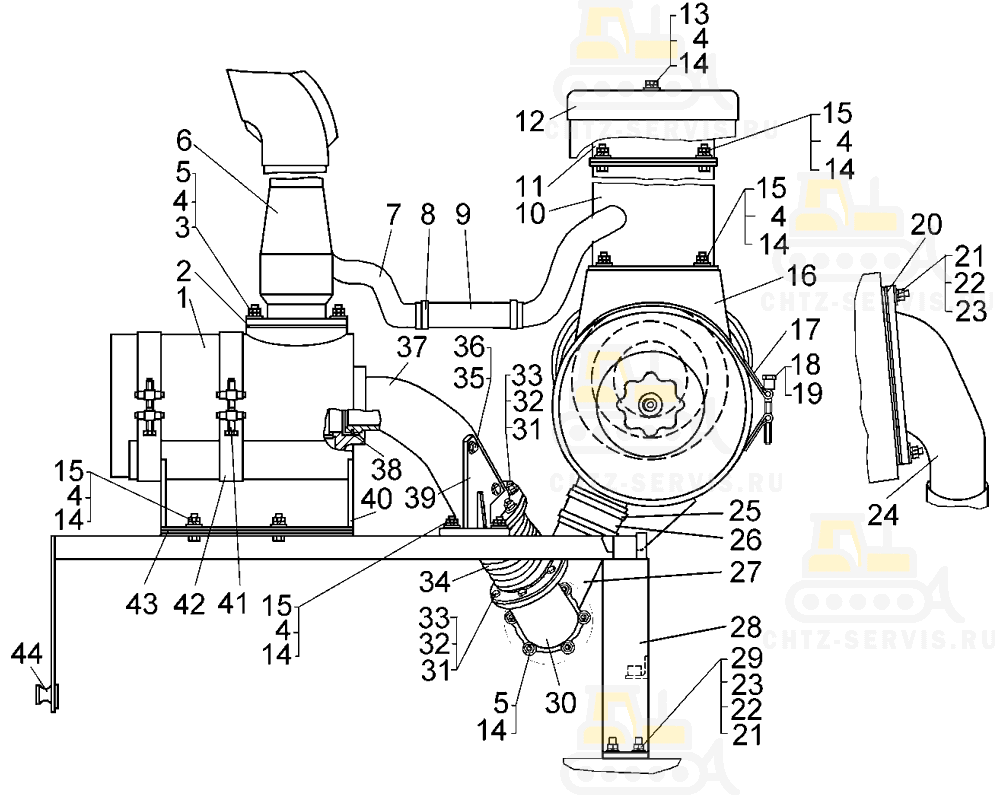

На картинке установка агрегатов систем впуска и выпуска б12 схематично из каталога запчастей ЧТЗ

Установка агрегатов систем впуска и выпуска на Б12
Поз.	Номенклатурный номер	Наименование детали	Кол-во
1	51-05-459СП Глушитель		1
2	700-40-2636 Прокладка		1
3	–	Шпилька 2М10×35.66.083	6
4	31308-1 Шайба		21
5	–	Гайка М10-7Н.6.089	18
6	64-05-160СП Выхлопная труба		1
7	700-40-3686 Рукав		2
8	700-41-2235-17СП Хомут		2
8	–	Хомут червячный SGT 32-50/9 Норма	2
9	700-40-3686-01 Рукав		1
10	64-05-180СП Мультициклон		1
11	64-05-153СП Воздухозаборник		1
12	64-05-157СП Крышка		1
13	–	Болт М10-6g×18.58.019	1
14	–	Шайба 10 ОТ 65Г 09	21
15	–	Гайка М10-7Н.6.019	14
16	64-05-165СП Воздухоочиститель		1
17	64-05-155СП Хомут		2
18	51-05-36 Втулка		2
19	700-28-2481 Болт		2
20	700-40-9104 Прокладка		1
21	–	Гайка М12-7Н.6.019	9
22	–	Шайба 12 ОТ 65Г 09	9
23	3135-1 Шайба		9
24	64-05-148 Патрубок		1
25	Сб.3319-209-1 Хомут трубопровода		4
26	700-40-3484 Рукав		2
27	64-05-149 Патрубок		1
28	64-05-177СП Рама		1
29	–	Шпилька 2М12×35.66.019	4
30	64-05-193 Патрубок		1
31	–	Болт М8-6g×30.88.35.019	12
32	–	Шайба 8Т 65Г 09	12
33	–	Гайка М8-7Н.6.019	24
34		Компенсатор 000.4859.105.000СП	1
35	–	Болт М10-6g×25.88.58.019	2
36	3197 Шайба		2
37	64-05-194 Патрубок		1
38	51-54-30 Кольцо уплотнительное		1
39	64-05-171СП Кронштейн		1
40	64-05-159СП Кронштейн		2
41	51-05-116СП Болт стяжной		1
42	51-05-295СП Хомут		2
43	64-05-186 Пластина		1
44	64-05-189 Рым-болт		1
