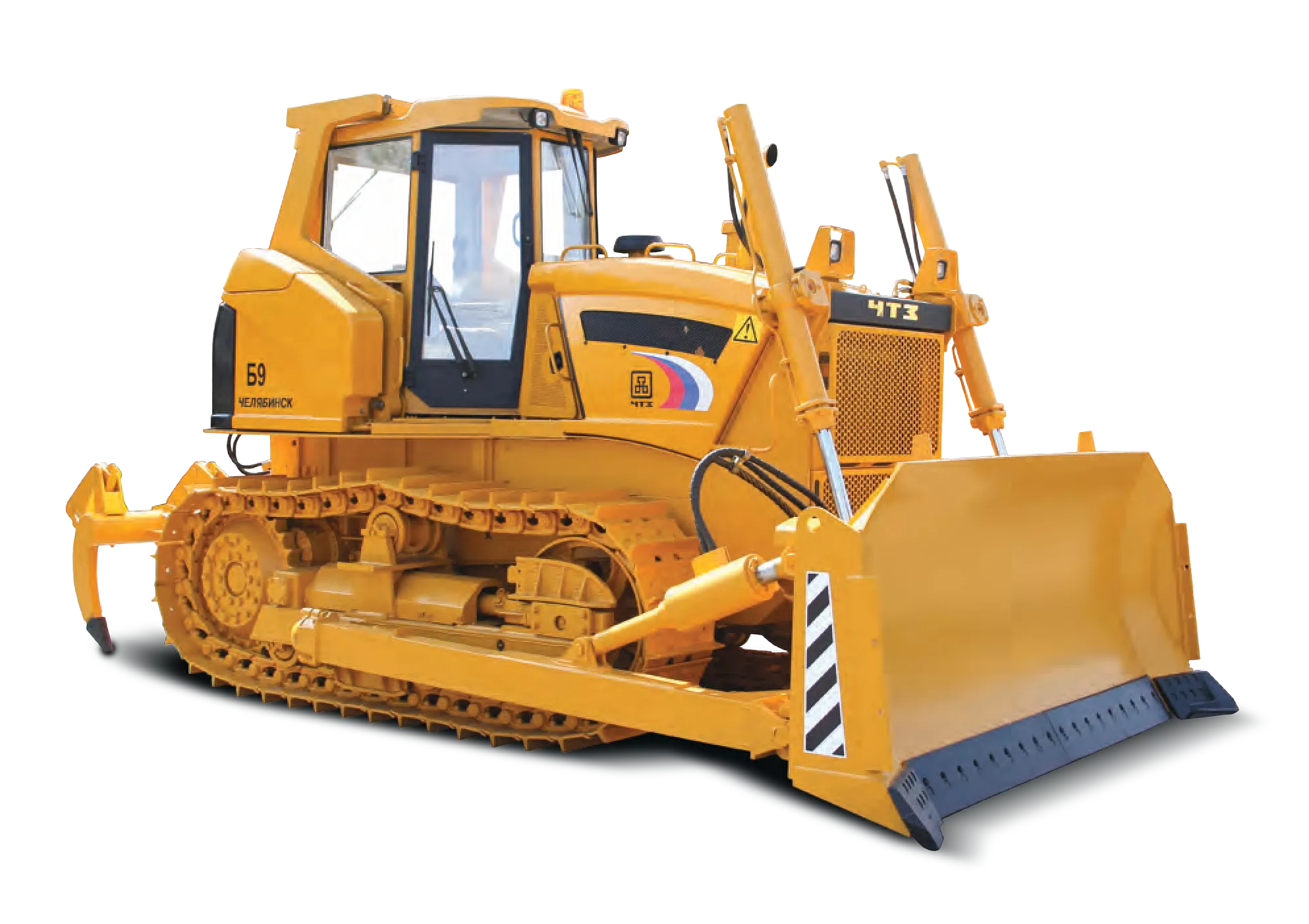

Бульдозер Б9
Бульдозеры Б9, Б9Б максимально унифицированы с бульдозером Б11.
Бульдозер Б9Б - болотоходная модификация - для работ на грунтах с низкой несущей способностью; различные виды навесного оборудования: бульдозерное, рыхлительное, тяговая лебёдка и пр.
Гидромеханическая трансмиссия, вынесенные оси прокачки тележек гусениц - этоувеличенный ресурс трансмиссии, высокая производительность; каркасная шестигранная кабина с двойными стеклопакетами, с улучшенными шумо-тепло-виброизоляционными свойствами, со сдвижными боковыми окнами обеспечивает комфорт на рабочем месте оператора; для удобства обслуживания, рабочее место с кабиной и ROPS-FOPS откидывается назад гидроподъёмником.
Отличительными особенностями являются: меньшая масса, меньшая габаритная длина, меньший часовой расход топлива (экономия до 17%).
| Двигатель | ЯМЗ-236Н-4 |
|---|---|
| Количество и расположение цилиндров | 6-цилиндр. V-образный |
| Мощность номинальная, кВт (л. с.) | 145,5 (198) |
| Частота вращения номинальная, об/мин | 1750 |
| Удельный расход топлива, г/кВт ч (г/л.с.ч) | 215(158) |
| Масса нетто, кг | 980 |
| Гидромеханическая | С трёхколёсным одноступенчатым гидротрансформатором | |||
| Коробка передач | Планетарная, трехскоростная, реверсивная с переключением на ходу | |||
| Бортовые редукторы | Двухступенчатые с цилиндрическими шестернями | |||
| Ведущие колеса | Секторные | |||
| Скорость движения при отсутствии буксования, км/ч: | Передача | I | II | III |
| Вперед | 0...3,96 | 0...6,74 | 0...9,97 | |
| Назад | 0...4,67 | 0...7,92 | 0...11,58 | |
Тележки гусениц имеют по 5/6 опорных катков и направляющие колёса на подшипниках скольжения с уплотнениями типа «Duo Cone», а также по 1/2 поддерживающим каткам с таким же уплотнением. Трехточечная подвеска с балансирной балкой и прокачкой гусеничных тележек на вынесенных осях.
| Б9 | Б9Б | |
| Ширина башмака, мм | 500 | 900 |
| Среднее удельное давление на грунт, МПа | 0,069 | 0,041 |
| Количество опорных катков | 5 | 6 |
| Количество поддерживающих катков | 1 | 2 |
| Число звеньев | 38 | 42 |
| Тип бульдозерного отвала | Полусферический (Е) | Прямой (В4) |
|---|---|---|
| Ширина, мм | 3330 | 4280 |
| Объем призмы волочения, м3 | 4,75 | 5,32 |
| Масса, кг | 2390 | 2900 |
| Тип рыхлителя | Однозубый Н | Трехзубый Р1 |
| Число зубьев | 1 | 3 |
| Заглубление, мм | 650 | 440 |
| Масса, кг | 1555 | 1250 |
| Модель | Б9 | Б9Б |
|---|---|---|
| Масса трактора кг, не более | 16250 | 17200 |
| Масса агрегата с БО | 18650 | 20100 |
| Масса агрегата с БРО | 19900 | 21350 |
| Масса агрегата с БО и лебедкой | 21150 | 22550 |

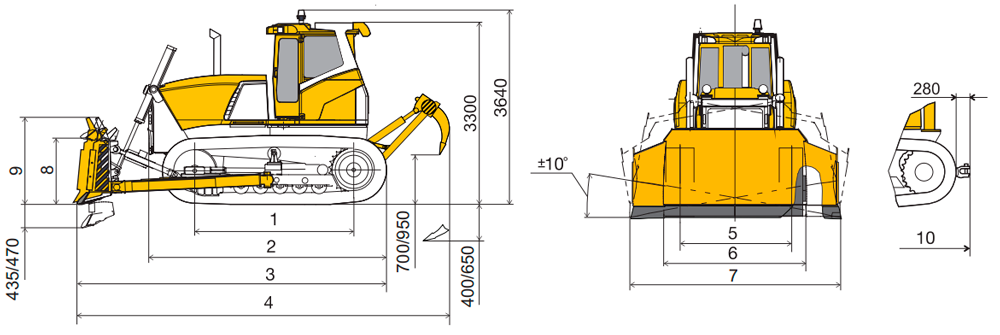

| Размер, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Б9 | 2424 | 4120 | 5250 | 6650 | 1880 | 2550 | 3330 | 1020 | 1365 | 5530 |
| Б9Б | 2880 | 4120 | 5810 | 7210 | 2282 | 3200 | 4280 | 1220 | 1380 | 6090 |
