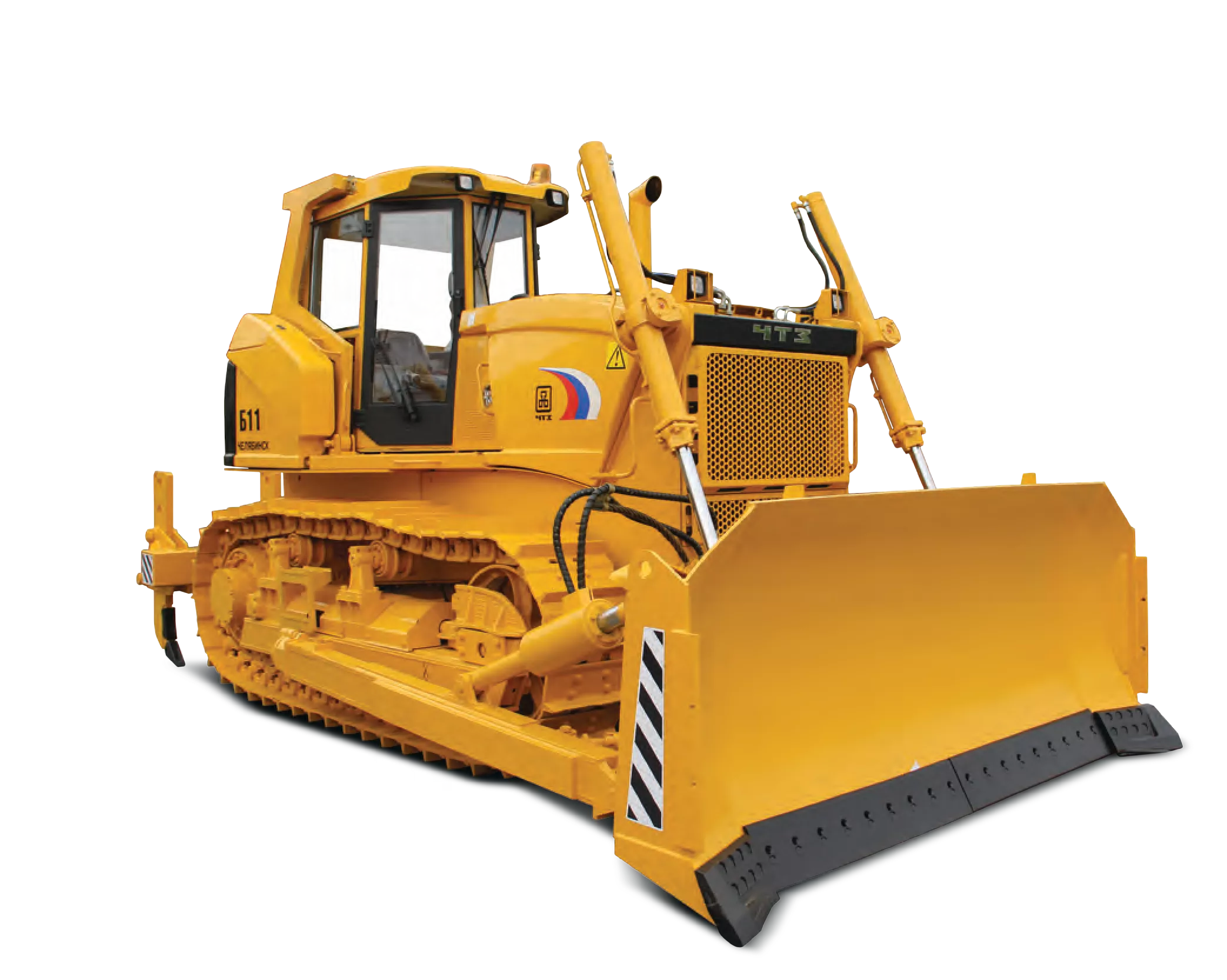

Бульдозер Б11
Гидромеханическая трансмиссия с модульными планетарными редукторами. Вынесенные оси прокачек тележек гусениц увеличивают ресурс трансмиссии. Каркасная шестигранная кабина в виде капсулы, установленной на амортизаторах, со встроенной в неё защитой ROPS-FOPS, откидывается назад гидроподъемником.
Новое конструкторско-технологическое решение - джойстиковое управление трансмиссией и навесным оборудованием повышает производительность, облегчает условия труда оператора (значительно уменьшаются усилия на органах управления, упрощается управление машиной, повышается уровень автоматизации за счет выбора режимов передач, повышается точность управления, снижается шум и вибрация в кабине), повышает ресурс тормозных лент и дисков, облегчает возможность реализации дистанционного управления.
| Двигатель | Количество и расположение цилиндров | Мощность номинальная, кВт (л.с.) | Номинальная частота вращения, об/мин | |
| ЯМЗ-236Н-4 | 6-цилиндр. V-образный | 145,5 (198) | 1750 | |
| Weichai WD10G178E25 | 6-цилиндр. рядный | 131 (178) | 1850 | |
| Скорость движения при отсутствии буксования, км/ч | Передача | I | II | III |
| Вперед | 0...3,86 | 0...6,61 | 0...9,81 | |
| Назад | 0...4,56 | 0...7,77 | 0...11,3 | |
| Гидромеханическая | С трехколесным одноступенчатым гидротрансформатором |
| Коробка передач | Планетарная, трехскоростная, реверсивная с переключением на ходу |
| Бортовые редукторы | Планетарные, модульные, двухступенчатые |
| Ведущие колеса | Секторные |
| Модель | Б11 | Б11Б | Б11Б |
| Количество опорных катков | 6 | 6 | 7 |
| Ширина башмака, мм | 500 | 900 | 900 |
| Удельное давление агрегата на грунт, МПа, не более | 0,062 | 0,037 | 0,038 |
|
Тележки гусениц имеют по 6 или 7 опорных катков и направляющие колёса на подшипниках скольжения с уплотнениями типа «Duo Cone», а также по два консольных поддерживающих катка с таким же уплотнением.
Трехточечная подвеска с балансирной балкой и прокачкой гусеничных тележек на вынесенных осях. | |||
| Модель | Б11 | Б11Б | Б11Б* |
| Масса трактора | 15760 | 17040 | 17740 |
| Масса агрегата с БО | 18730 | 19950 | 20900 |
| Масса агрегата с БРО | 20130 | 21400 | 22210 |
| * семикатковые тележки гусениц | |||
| Тип бульдозерного отвала | Полу сферический E/E1 | Прямой В/В4* | Прямой поворотный Д/ДЗ* | Сферический (угольный) К |
| Ширина, мм | 3330 | 3455/4280 | 4300/4370 | 4265 |
| Объем призмы волочения, м3 | 4,75/5,85 | 4,28/5,32 | 4,0 | 9,7 |
| Масса, кг | 2510/2610 | 2375/2900 | 2570/2700 | 3380 |
| * для болотоходного бульдозера | ||||
| Тип рыхлителя | Однозубый Н | Трехзубый Р | Радиальный однозубый Н1* | Радиальный трехзубый Р1* |
| Число зубьев | 1 | 3 | 1 | 3 |
| Заглубление, мм | 650 | 500 | 400 | 400 |
| Масса, кг | 1555 | 2245 | 1300 | 1250 |
| * для болотоходного бульдозера | ||||

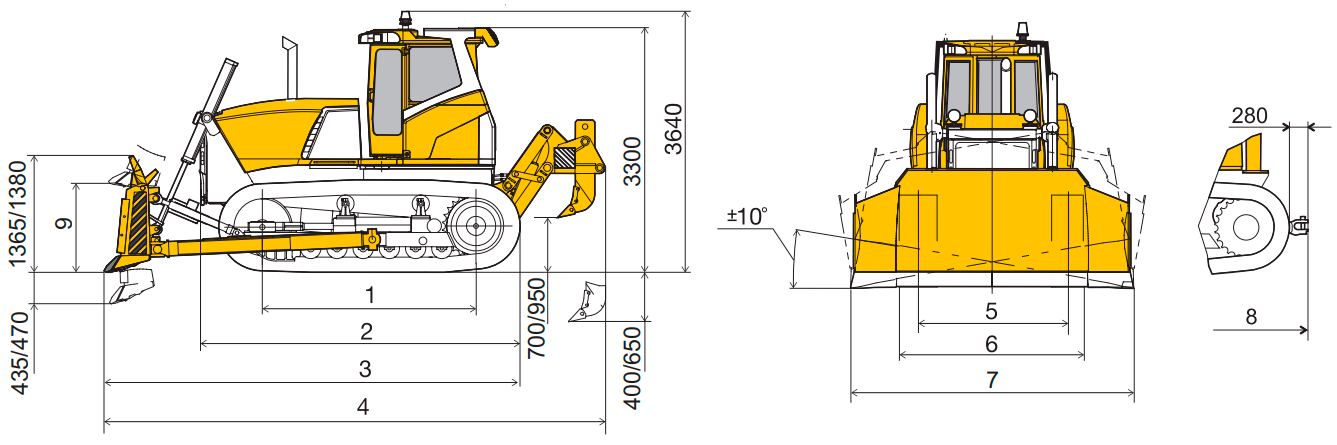

| Размер, мм | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Б11 | 2880 | 4282 | 5010 | 6630 | 1880 | 2810 | 3330 | 5290 | 1020 |
| Б11Б | 2880 | 4282 | 5240 | 6950 | 2282 | 3250 | 4280 | 5520 | 1020 |
| Б11Б* | 3182 | 4640 | 5680 | 7390 | 2282 | 3250 | 4280 | 5960 | 1220 |
| * семикатковые тележки гусениц | |||||||||
